2015699-1

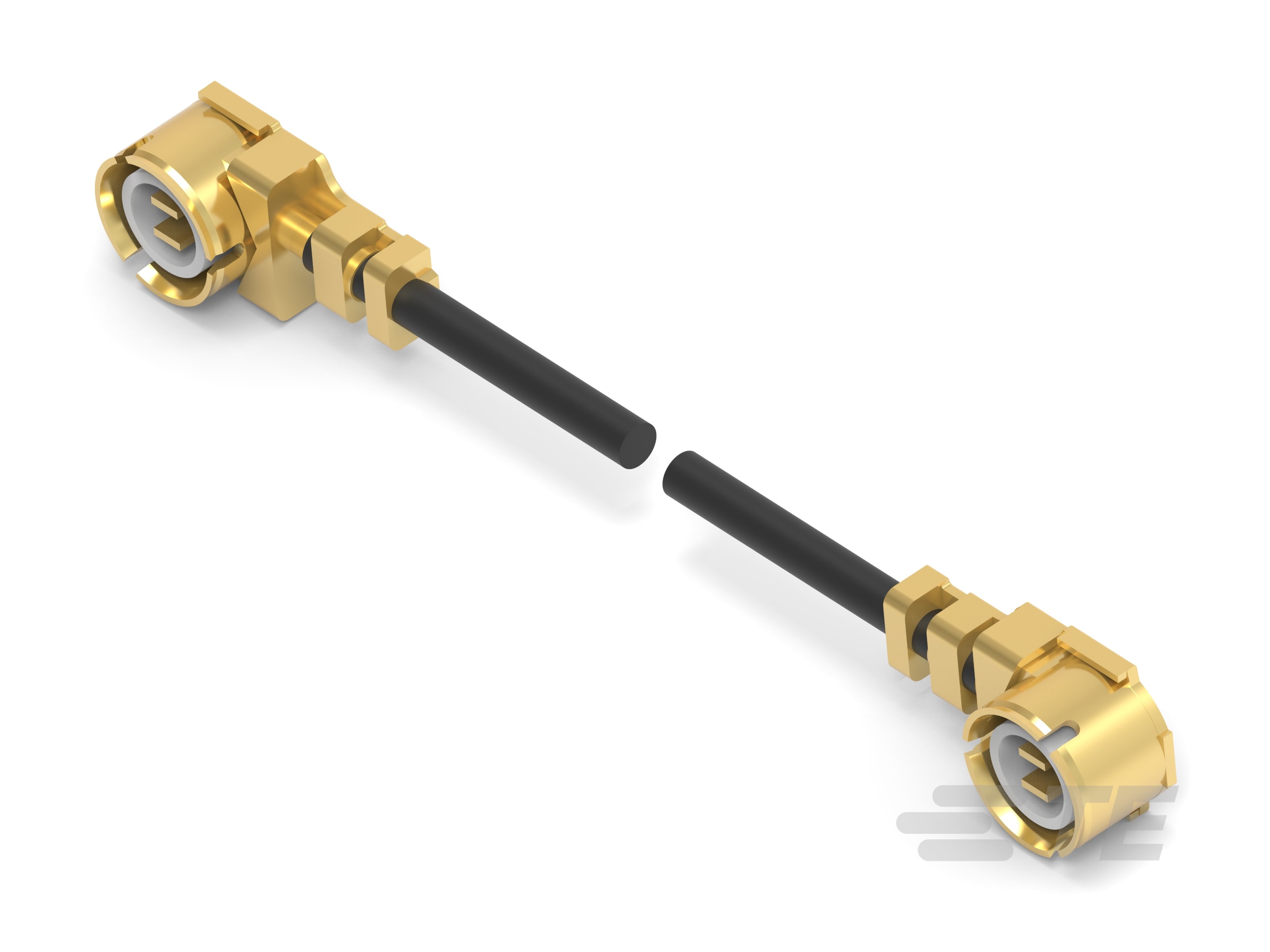

UMCC1 to UMCC1 Cable Assembly, .1 m [.328 ft], Black Cable, 9 GHz, 50 ohm, FEP Jacket, .81 mm [.031 in] Diameter, UMCC GEN 1 Plug End A

RF CA,UMCC GEN1-GEN1,0.81MM CABLE,L100MM-2015699-1

2015699-1

UMCC1 to UMCC1 Cable Assembly, .1 m [.328 ft], Black Cable, 9 GHz, 50 ohm, FEP Jacket, .81 mm [.031 in] Diameter, UMCC GEN 1 Plug End A

    • UMCC
  • TE 内部编号 2015699-1
  • TE 内部产品描述 RF CA,UMCC GEN1-GEN1,0.81MM CABLE,L100MM

  • 线束类型 : UMCC1 to UMCC1

  • 电缆组件（A 端） : UMCC GEN 1 插头

  • 电缆组件（B 端） : UMCC GEN 1 插头

  • 电缆组件长度 : .1 m [ .328 ft ]

  • 同轴电缆类型 : .81mm

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 线束类型 : UMCC1 to UMCC1

  • 电缆组件（A 端） : UMCC GEN 1 插头

  • 电缆组件（B 端） : UMCC GEN 1 插头

  • 同轴电缆类型 : .81mm

结构特性

  • 外接端数量 : 2

电气特征

  • 工作电压 (V): 60

  • 绝缘电阻 (MΩ): 50

  • 阻抗 (Ω): 50

信号特征

  • 传播速度 (%): 70

主体特性

  • 屏蔽材料 : 铜

  • 导体电镀材料 : 银

  • 屏蔽电镀材料 : 银

  • 导体材料 : 铜

  • 绝缘套管材料 : FEP

  • 电缆颜色 : 黑色

接触件特性

  • 中心端子电镀材料 : 金

  • 端子基材 : 磷青铜 | 黄铜

机械附件

  • 接合直径 : 2 mm [ .078 in ]

尺寸

  • 插配高度 (mm): 2.5

  • 电缆外径 : .81 mm [ .031 in ]

使用环境

  • 工组温度范围 : -40 – 90 °C [ -40 – 194 °F ]

操作/应用

  • 屏蔽 : 是

  • 工作频率范围 (GHz): 9

其他

  • 电介质材料 : FEP

  • 电缆组件长度 : .1 m [ .328 ft ]
