2015698-2

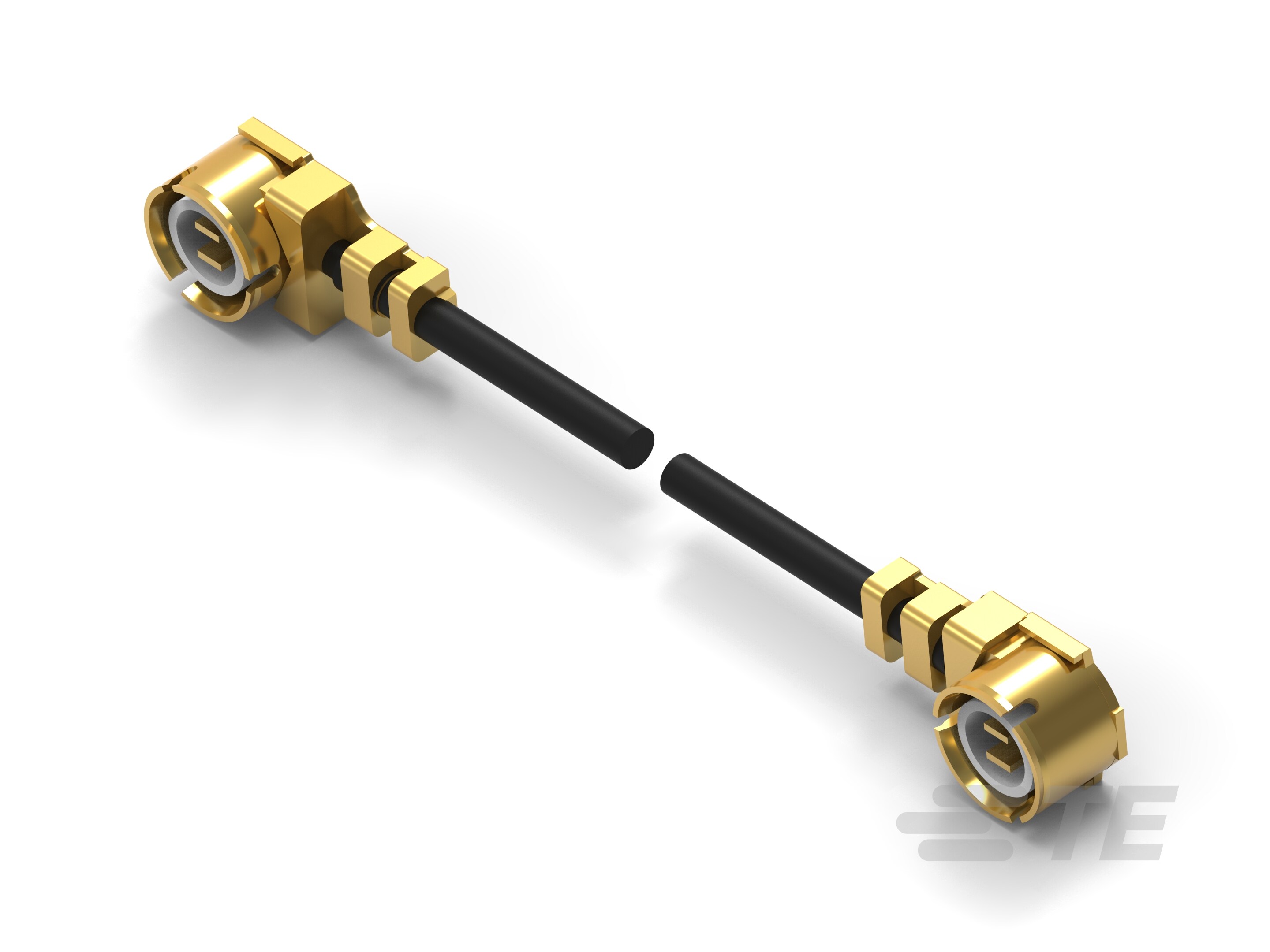

UMCC Cable Assembly, .1 m [.33 ft], Black Cable, 0 – 9 GHz, 50 ohm, FEP Jacket, .8 mm [.031 in] Diameter, UMCC GEN 2 Plug End A, UMCC GEN 2 Plug End B
2015698-2
UMCC Cable Assembly, .1 m [.33 ft], Black Cable, 0 – 9 GHz, 50 ohm, FEP Jacket, .8 mm [.031 in] Diameter, UMCC GEN 2 Plug End A, UMCC GEN 2 Plug End B
-
- UMCC
- TE 内部编号 2015698-2
- TE 内部产品描述 RF CA,UMCC GEN2-GEN2,0.81MM CABLE,L100MM
-
线束类型 : UMCC
-
电缆组件长度 : .1 m [ .33 ft ]
-
电缆颜色 : 黑色
-
工作频率 (GHz): 0 – 9
-
阻抗 (Ω): 50
文档
产品图纸
- CABLE ASSY, UMCC R/A TO UMCC R/A, TYPE II, 0.80mm CABLE ENG_CD_2015698_B1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2015698-2_D.pdf 3D
- 下载查看 ENG_CVM_CVM_2015698-2_D.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2015698-2_D.3d_igs.zip 英文版本
- ENG_CVM_CVM_2015698-2_D.3d_stp.zip 英文版本
数据表/目录页
- UMCC - Ultraminiature Coax Connector & Cable Assembly Series Datasheet 1-1773441-5 ENG_DS_1-1773441-5_1207.pdf 英文版本
- UMCC Ultraminiature Coax Connector and Cable Assembly Series ENG_DS_1-1773441-5_UMCC_0808.pdf 英文版本
产品规格
- 合格检测报告 ENG_SS_501-649_C.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
线束类型 : UMCC
-
电缆组件（A 端） : UMCC GEN 2 插头
-
电缆组件（B 端） : UMCC GEN 2 插头
-
同轴电缆类型 : .81mm
结构特性
-
外接端数量 : 2
电气特征
-
绝缘电阻 (MΩ): 500
-
工作电压 (VAC): 60
-
阻抗 (Ω): 50
信号特征
-
传播速度 (%): 70
主体特性
-
屏蔽材料 : 铜
-
导体电镀材料 : 银
-
屏蔽电镀材料 : 银
-
应力消除类型 : 无
-
导体材料 : 铜导线
-
电缆颜色 : 黑色
-
绝缘套管材料 : FEP
接触件特性
-
中心端子电镀材料 : 金
-
端子基材 : 磷青铜 | 黄铜
机械附件
-
接合直径 (mm): 2
尺寸
-
插配高度 (mm): 2
-
电缆外径 : .8 mm [ .031 in ]
使用环境
-
工组温度范围 : -40 – 90 °C [ -40 – 194 °F ]
操作/应用
-
屏蔽 : 是
-
工作频率 (GHz): 0 – 9
其他
-
电介质材料 : FEP
-
电缆组件长度 : .1 m [ .33 ft ]
