201345-1

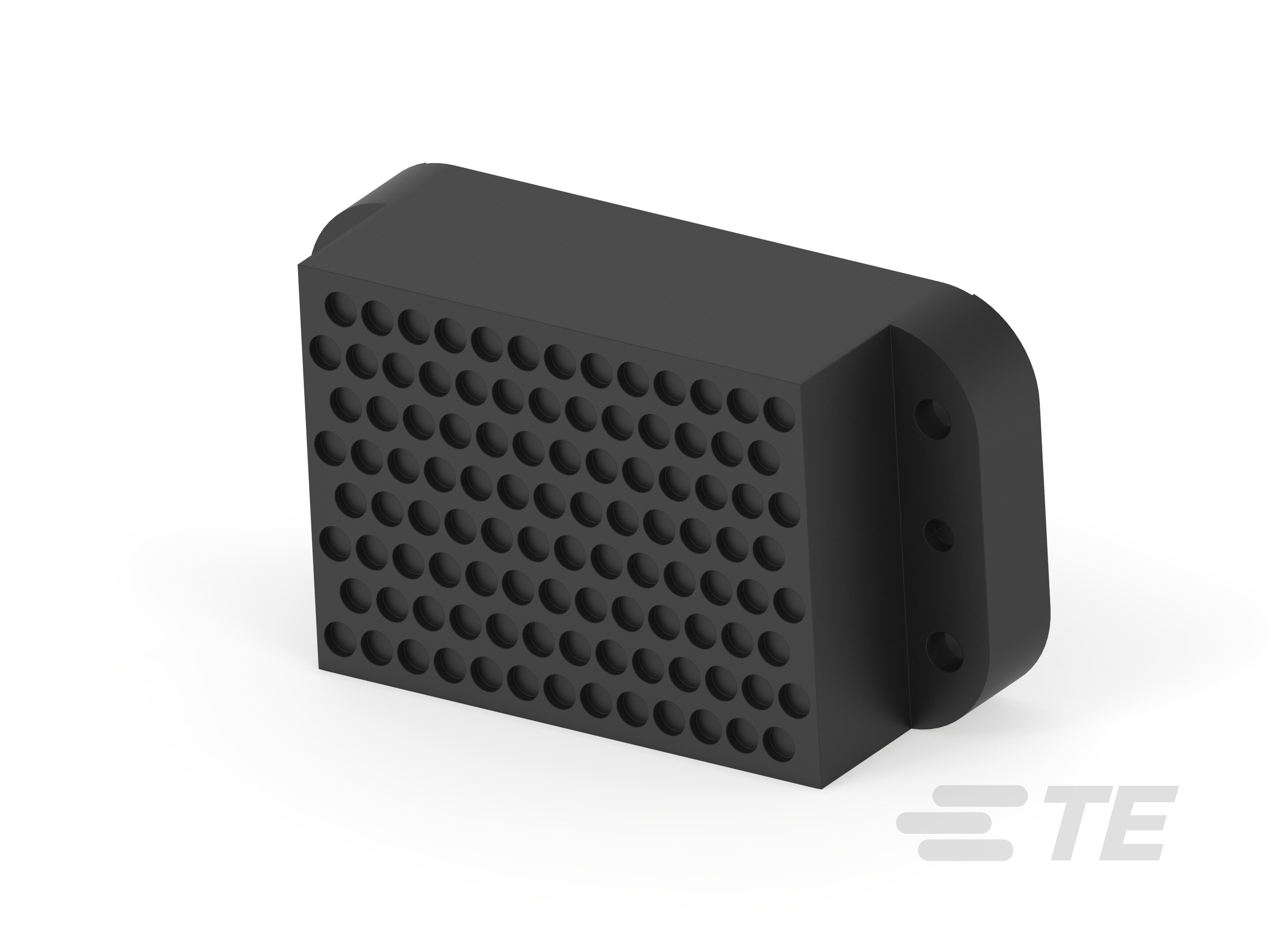

Housing, Plug, Crimp, Cable-to-Cable / Cable-to-Panel, UL 94V-0, 104 Position, AMP M Series, Rectangular Wire & Cable Connectors & Housings
201345-1
Housing, Plug, Crimp, Cable-to-Cable / Cable-to-Panel, UL 94V-0, 104 Position, AMP M Series, Rectangular Wire & Cable Connectors & Housings
-
- AMP
- AMP M 系列
- TE 内部编号 201345-1
- TE 内部产品描述 104 PL. MALE BLOCK-PHEN.
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 插头
-
线缆端接方法 : 压接
-
连接器系统 : 线到面板, 缆到缆
-
壳体内的端子定位力 : 带有
文档
产品图纸
- BLOCK, MALE, 104 PLACE, MINIATURE RECTANGULAR, M SERIES ENG_CD_201345_R.pdf 英文版本
- BLOCK, MALE, 104 PLACE, MINIATURE RECTANGULAR, M SERIES 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_201345-1_R.pdf 英文版本
- 3D_CVM_CVM_201345-1_AF.pdf 3D
- 下载查看 ENG_CVM_201345-1_R.3d_igs.zip 英文版本
- ENG_CVM_201345-1_R.3d_stp.zip 英文版本
- ENG_CVM_201345-1_R.2d_dxf.zip 英文版本
- ENG_CVM_CVM_201345-1_AF.3d_igs.zip 英文版本
- ENG_CVM_CVM_201345-1_AF.3d_stp.zip 英文版本
- ENG_CVM_CVM_201345-1_AF.2d_dxf.zip 英文版本
数据表/目录页
- M_SERIES_PIN_AND_SOCKET_CONNECTORS ENG_CS_82003_M_SERIES_PIN_SOCKET_0608.pdf 英文版本
使用说明书
- 使用说明书（美国） ENG_SS_408-7164_A.pdf 英文版本
- S_408-7164_A.tif 英文版本
机构认证
- 机构批件 ENG_AAD_UL_E28476_19730307_A.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 插头
-
连接器系统 : 线到面板, 缆到缆
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
电源位置数量 : 104
-
信号位置数量 : 104
-
位数 : 104
-
行数 : 8
电气特征
-
工作电压 (VDC): 250
-
工作电压 (VAC): 250
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
端子类型 : 插针
-
壳体内的端子定位力 : 带有
-
端子额定电流（最大值） (A): 13
端接特性
-
线缆端接方法 : 压接
机械附件
-
面板安装特性类型 : 螺丝安装
-
面板安装特性 : 带有
-
连接器安装类型 : 面板安装
壳体特性
-
外壳材料 : 酚醛树脂
-
中心线（间距） : 3.81 mm [ .15 in ]
尺寸
-
连接器长度 : 23.24 mm [ .915 in ]
-
线径 (AWG): 30 – 14
-
线径 (mm²): .05 – 2
-
连接器高度 : 69.85 mm [ 2.75 in ]
-
连接器宽度 : 38.79 mm [ 1.527 in ]
-
行间距 : 4.57 mm [ .18 in ]
使用环境
-
工组温度范围 : -55 – 150 °C [ -67 – 302 °F ]
操作/应用
-
电路应用 : 电源和信号
行业标准
-
灼热丝额定值 : 标准件 - 非灼热丝
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装方法 : Carton
-
封装数量 : 35
