2013391-1

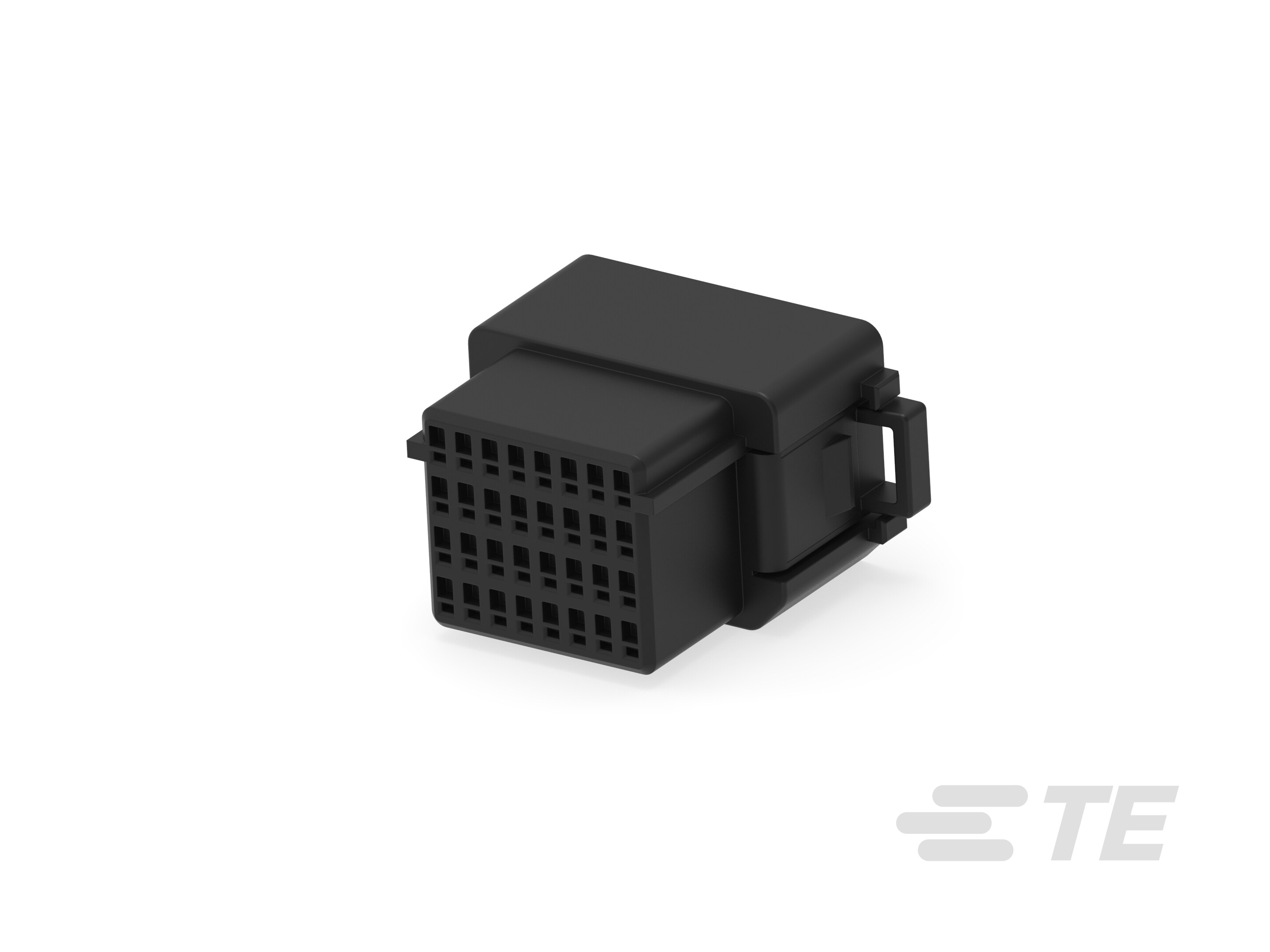

32 Position, Receptacle, Housing, Crimp, Wire-to-Board, 4 Row, Wire & Cable, Signal, -30 – 105 °C [-22 – 221 °F], Dynamic Multiple Enclosure Series
2013391-1
32 Position, Receptacle, Housing, Crimp, Wire-to-Board, 4 Row, Wire & Cable, Signal, -30 – 105 °C [-22 – 221 °F], Dynamic Multiple Enclosure Series
-
- Dynamic Series
- Dynamic 复合外壳系列
- TE 内部编号 2013391-1
- TE 内部产品描述 ME CONN MOLD TYPE REC HSG 32POS R-TYPE
- 所有 Inside Enclosure: Component To Outside Enclosure, Wire-to-Wire (10)
-
位数 : 32
-
连接器和壳体类型 : 母端
-
连接器产品类型 : 外壳
-
接合固定 : 带有
-
线缆端接方法 : 压接
文档
产品图纸
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2013391-1_B.pdf 3D
- 下载查看 ENG_CVM_CVM_2013391-1_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2013391-1_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_2013391-1_B.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-5377_L.pdf 英文版本
- 产品规格 JPN_SS_108-78566_A.pdf 日语
使用说明书
- 使用说明书（非美国） ENG_SS_411-78241_D2.pdf 英文版本
机构认证
- TUV 认证 ENG_AAD_TUV_CERT_R50418426_C1_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品功能与特性
全选
产品类型特性
-
连接器和壳体类型 : 母端
-
连接器产品类型 : 外壳
-
连接器系统 : 线到板
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 32
-
行数 : 4
主体特性
-
主要产品颜色 : 黑色
端接特性
-
线缆端接方法 : 压接
机械附件
-
接合固定 : 带有
尺寸
-
行间距 : 3.5 mm [ .137 in ]
使用环境
-
工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]
操作/应用
-
电路应用 : Signal
