2007435-1

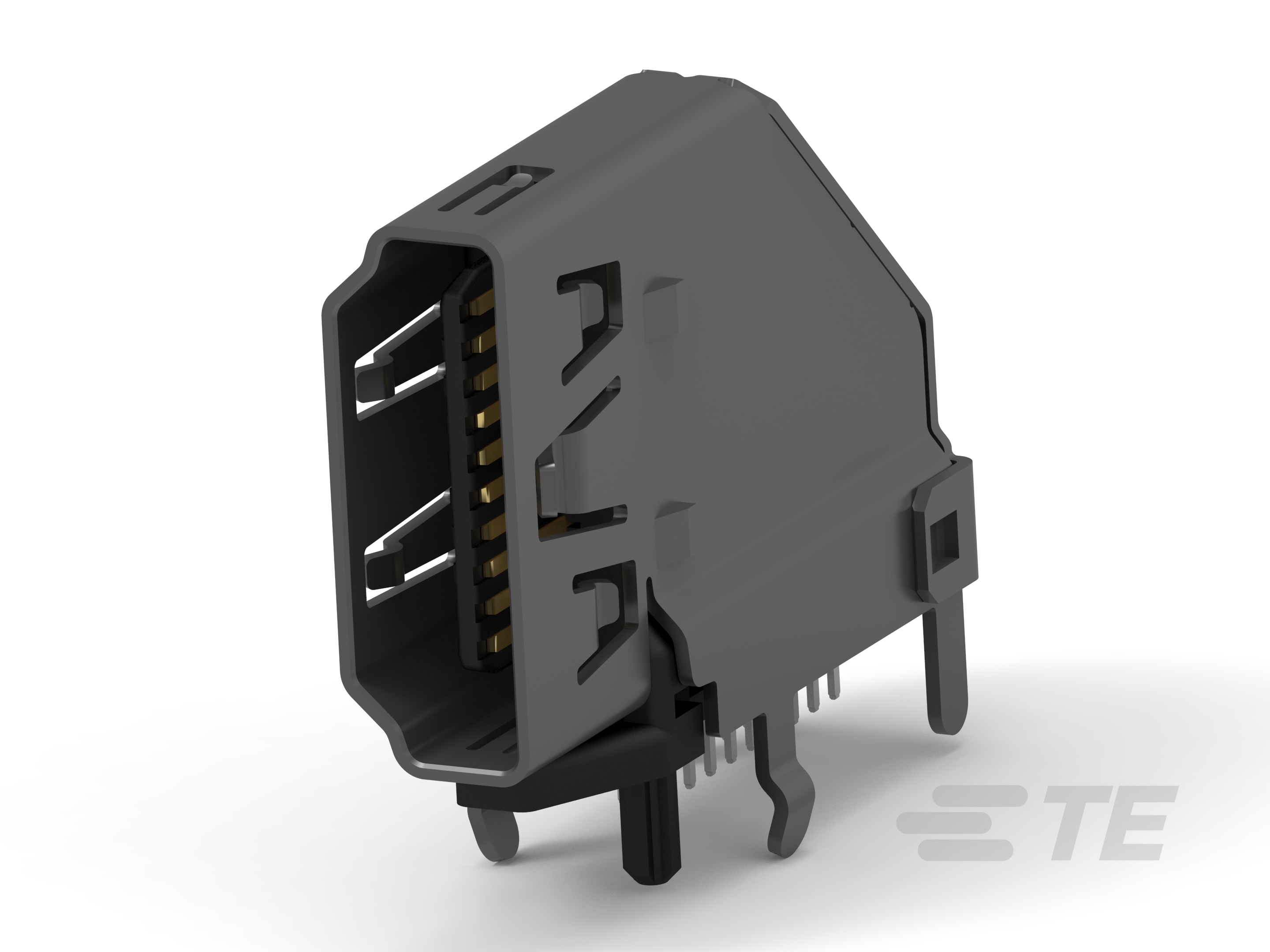

1 Port, Standard HDMI Connector, Perpendicular Right Angle, Top Mount, Through Hole - Solder, 19 Position, 1 mm [.039 in] Centerline

Std HDMI, Flag, T/H-2007435-1

2007435-1

1 Port, Standard HDMI Connector, Perpendicular Right Angle, Top Mount, Through Hole - Solder, 19 Position, 1 mm [.039 in] Centerline

  • TE 内部编号 2007435-1
  • TE 内部产品描述 Std HDMI, Flag, T/H

  • 连接器外形 : 标准

  • 端口数量 : 1

  • PCB 安装位置 : 顶部安装

  • PCB 安装方向 : 垂直直角

  • PCB 端接方法 : 通孔 - 焊接

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 连接器系统 : 缆到板

  • 连接器和壳体类型 : 母端

  • 连接器和端子端接到 : 印刷电路板

结构特性

  • 端口数量 : 1

  • PCB 安装方向 : 垂直直角

  • 位数 : 19

主体特性

  • 外壳电镀涂层 : 哑光

  • 外壳电镀材料 : 锡

  • 连接器外形 : 标准

接触件特性

  • 端子接合区域电镀材料厚度 : .38 µm [ 15 µin ]

  • 端子接触部电镀材料 : 金 (Au)

  • 端子额定电流（最大值） (A): .5

端接特性

  • 端接柱体和尾部长度 : 2.3 mm [ .091 in ]

  • PCB 端接方法 : 通孔 - 焊接

机械附件

  • PCB 安装对准类型 : 定位柱

  • PCB 安装固定类型 : 弯脚 | 直脚

  • 连接器安装类型 : 板安装

  • PCB 安装位置 : 顶部安装

壳体特性

  • 壳体颜色 : 黑色

  • 中心线（间距） : 1 mm [ .039 in ]

尺寸

  • PCB 厚度（最小值） : 1.6 mm [ .063 in ]

使用环境

  • 插接周期（最大值） : 10000

  • 焊接温度（最大值） : 240 °C [ 464 °F ]

  • 工组温度范围 : -20 – 85 °C [ -4 – 185 °F ]

操作/应用

  • 电路应用 : Signal

包装特性

  • 封装方法 : Tray
