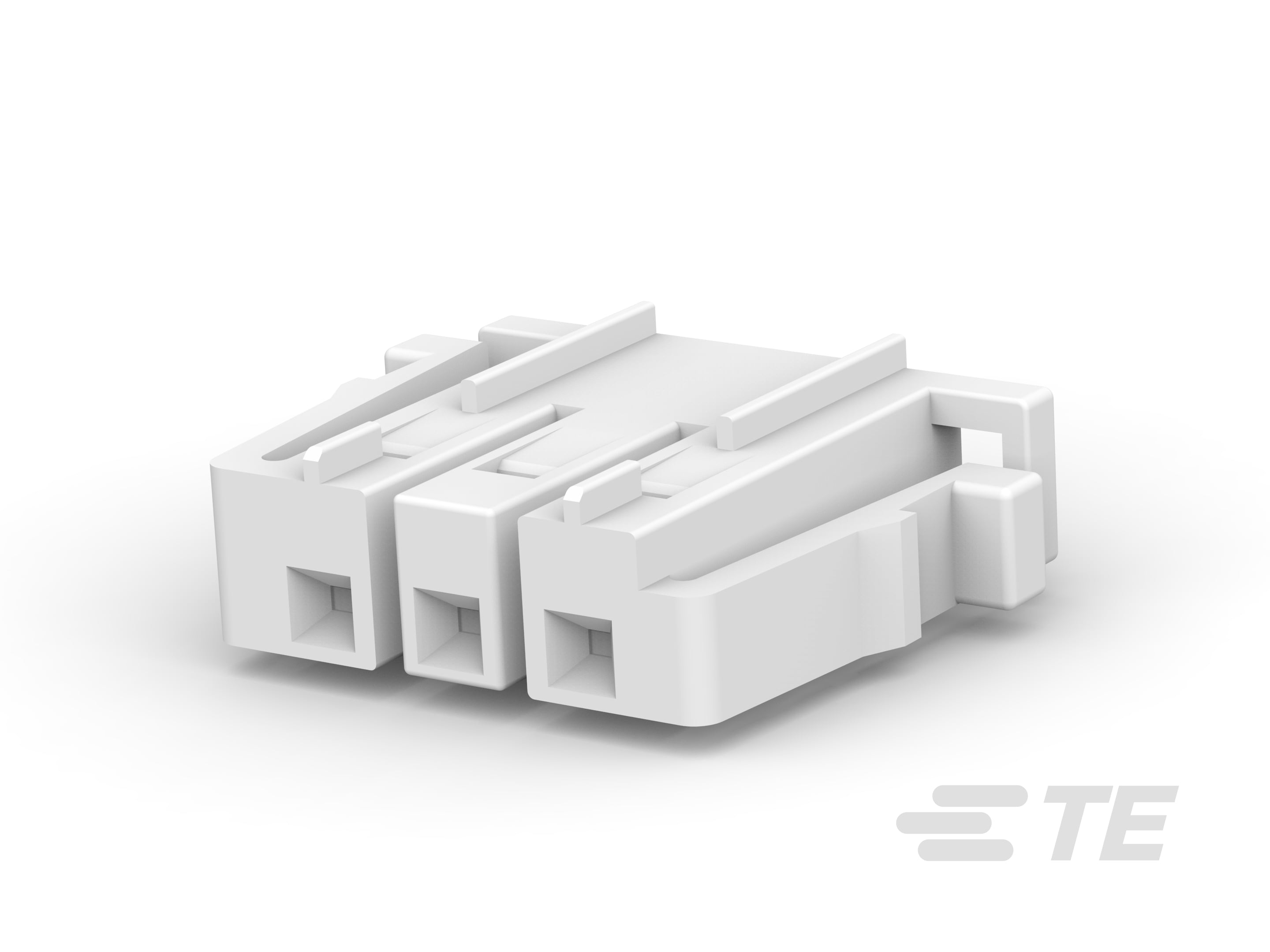

2005542-1
3 Position, Plug, Housing, Wire-to-Board, 4.1 mm [.161 in] Centerline, 1 Row, 250 VAC, Wire & Cable, Signal, Cable Mount (Free-Hanging)
2005542-1
3 Position, Plug, Housing, Wire-to-Board, 4.1 mm [.161 in] Centerline, 1 Row, 250 VAC, Wire & Cable, Signal, Cable Mount (Free-Hanging)
- TE 内部编号 2005542-1
- TE 内部产品描述 BLOWER MOTOR 3P PLUG
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 插头
-
连接器系统 : 线到板
-
位数 : 3
-
中心线（间距） : 4.1 mm [ .161 in ]
文档
产品图纸
- BLOWER MOTOR 3P PLUG HOUSING WITH DBL ENG_CD_2005542_B.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2005542-1_A_c-2005542-1-a-3d.pdf 3D
- 下载查看 ENG_CVM_CVM_2005542-1_A_c-2005542-1-a.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2005542-1_A_c-2005542-1-a.3d_igs.zip 英文版本
- ENG_CVM_CVM_2005542-1_A_c-2005542-1-a.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-5203_E1.pdf 英文版本
- 工程报告 ENG_SS_502-106584_A.pdf 英文版本
- 产品规格 ENG_SS_108-61076_B5.pdf 英文版本
机构认证
- 机构批件 ENG_AAD_UL_E28476_20110116_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 插头
-
连接器系统 : 线到板
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 3
-
行数 : 1
电气特征
-
工作电压 (VAC): 250
主体特性
-
主要产品颜色 : 土黄色
接触件特性
-
端子类型 : 插座
机械附件
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
中心线（间距） : 4.1 mm [ .161 in ]
-
外壳材料 : PC/PET
尺寸
-
连接器长度 (mm): 18
使用环境
-
工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]
操作/应用
-
无卤素 : 否
-
电路应用 : Signal
识别标记
-
电路识别特性 : 不带
包装特性
-
封装数量 : 1000
-
封装方法 : Bag
