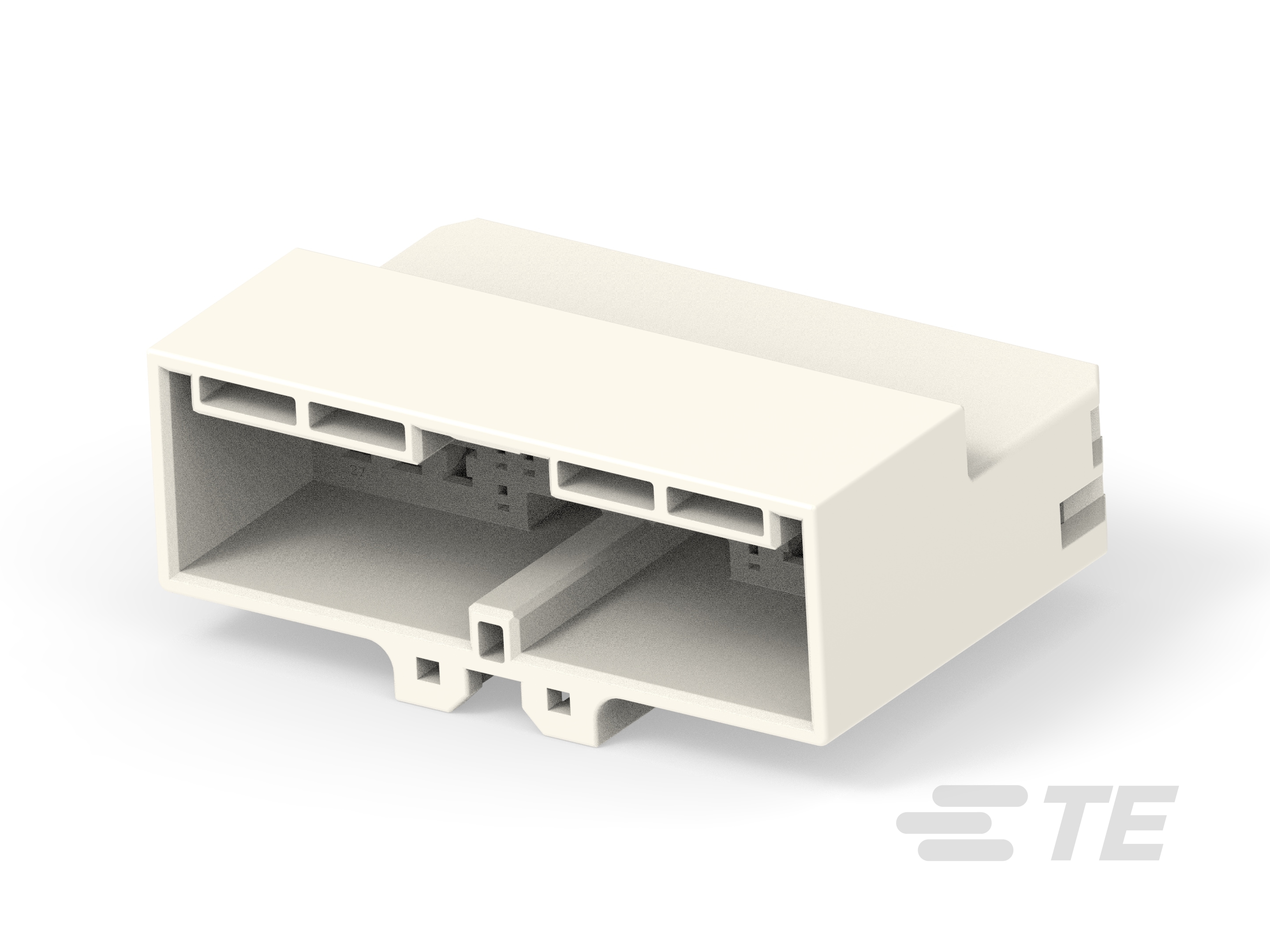

2005434-1
34 Position Housing, Housing for Male Terminals, Wire-to-Wire, 2.2 mm / 4 mm [.08 in / .16 in] Centerline, White, Wire & Cable, Power & Signal
2005434-1
34 Position Housing, Housing for Male Terminals, Wire-to-Wire, 2.2 mm / 4 mm [.08 in / .16 in] Centerline, White, Wire & Cable, Power & Signal
- TE 内部编号 2005434-1
- TE 内部产品描述 025/090 HYB 34P CAP ASSY
-
位数 : 34
-
连接器和壳体类型 : 公端子护套
-
对接公端宽度 (mm): .63, 2.3
-
对接公端宽度 (in): .024, .09
-
连接器系统 : 线到线
-
中心线（间距） (mm): 2.2, 4
-
中心线（间距） (in): .08, .16
文档
产品图纸
- 025/090 HYBRID 34P CAP ASS'Y ENG_CD_2005434_D1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2005434-1_D.pdf 3D
- 下载查看 ENG_CVM_CVM_2005434-1_D.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2005434-1_D.3d_igs.zip 英文版本
- ENG_CVM_CVM_2005434-1_D.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-61051_A1.pdf 英文版本
使用说明书
- 使用说明书（非美国） ENG_SS_411-160076_A1.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
混合型连接器 : 是
-
连接器形状 : 矩形
-
连接器和壳体类型 : 公端子护套
-
连接器系统 : 线到线
-
可密封 : 否
-
主要锁定特性 : 外壳集成
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 34
-
行数 : 3
主体特性
-
主要产品颜色 : 白色
-
连接器和键控代码 : B
接触件特性
-
端子类型 : 公端
-
端子大小 : .63mm, 2.3mm
-
对接公端宽度 (mm): .63, 2.3
-
对接公端宽度 (in): .024, .09
机械附件
-
端子位置保证 : 否
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
中心线（间距） (mm): 2.2, 4
-
中心线（间距） (in): .08, .16
尺寸
-
连接器高度 : 36.4 mm [ 1.43 in ]
-
产品长度 : 52.9 mm [ 2.08 in ]
-
行间距 (mm): 3, 5
-
行间距 (in): .12, .19
-
产品宽度 : 21.6 mm [ .85 in ]
操作/应用
-
电路应用 : 电源和信号
其他
-
能够保证连接器位置 : 否
