2005330-1

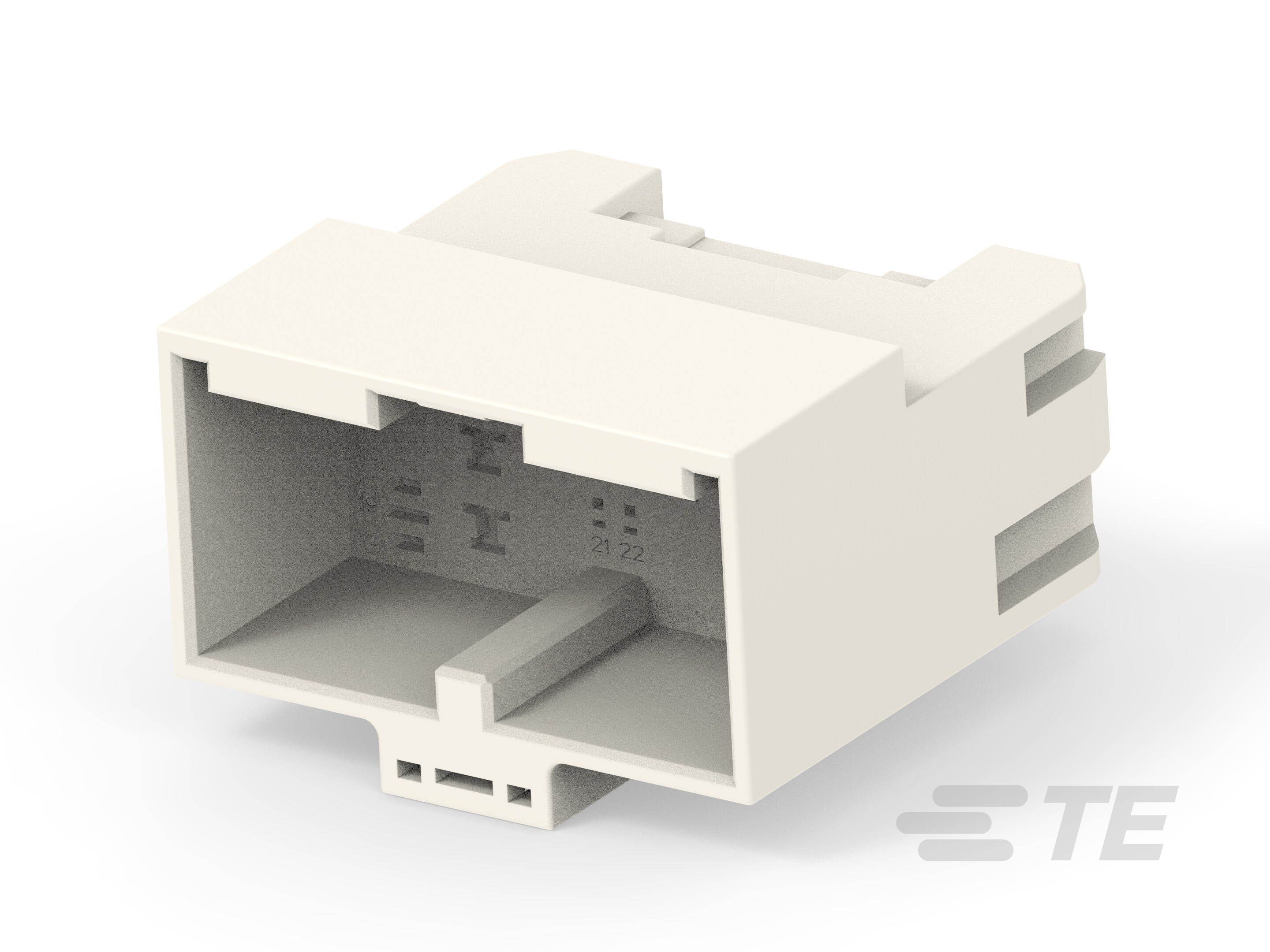

24 Position Housing, Housing for Male Terminals, Wire-to-Wire, 2.2 mm [.08 in] Centerline, Natural, Wire & Cable, Power & Signal

025/090/110 HYB 24P CAP ASSY-2005330-1

2005330-1

24 Position Housing, Housing for Male Terminals, Wire-to-Wire, 2.2 mm [.08 in] Centerline, Natural, Wire & Cable, Power & Signal

  • TE 内部编号 2005330-1
  • TE 内部产品描述 025/090/110 HYB 24P CAP ASSY

  • 位数 : 24

  • 连接器和壳体类型 : 公端子护套

  • 对接公端宽度 (mm): .63, 2.3, 2.8

  • 对接公端宽度 (in): .09, .11, .63

  • 连接器系统 : 线到线

  • 中心线（间距） : 2.2 mm [ .08 in ]

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 连接器形状 : 矩形

  • 混合型连接器 : 是

  • 连接器和壳体类型 : 公端子护套

  • 连接器系统 : 线到线

  • 可密封 : 否

  • 主要锁定特性 : 外壳集成

  • 连接器和端子端接到 : 电线和电缆

结构特性

  • 位数 : 24

  • 行数 : 3

主体特性

  • 主要产品颜色 : 土黄色

接触件特性

  • 端子类型 : 公端

  • 端子大小 : .63mm, 2.3mm, 2.8mm

  • 对接公端宽度 (mm): .63, 2.3, 2.8

  • 对接公端宽度 (in): .09, .11, .63

机械附件

  • 端子位置保证 : 否

  • 连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

  • 外壳材料 : PBT

  • 中心线（间距） : 2.2 mm [ .08 in ]

尺寸

  • 连接器高度 : 26.65 mm [ 1.04 in ]

  • 产品长度 : 40.2 mm [ 1.58 in ]

  • 行间距 (mm): 3, 10

  • 行间距 (in): .11, .39

  • 产品宽度 : 39.5 mm [ 1.55 in ]

操作/应用

  • 电路应用 : 电源和信号

包装特性

  • 封装数量 : 280

  • 封装方法 : Tray

其他

  • 可维修 : 是

  • 能够保证连接器位置 : 否
