2005098-1

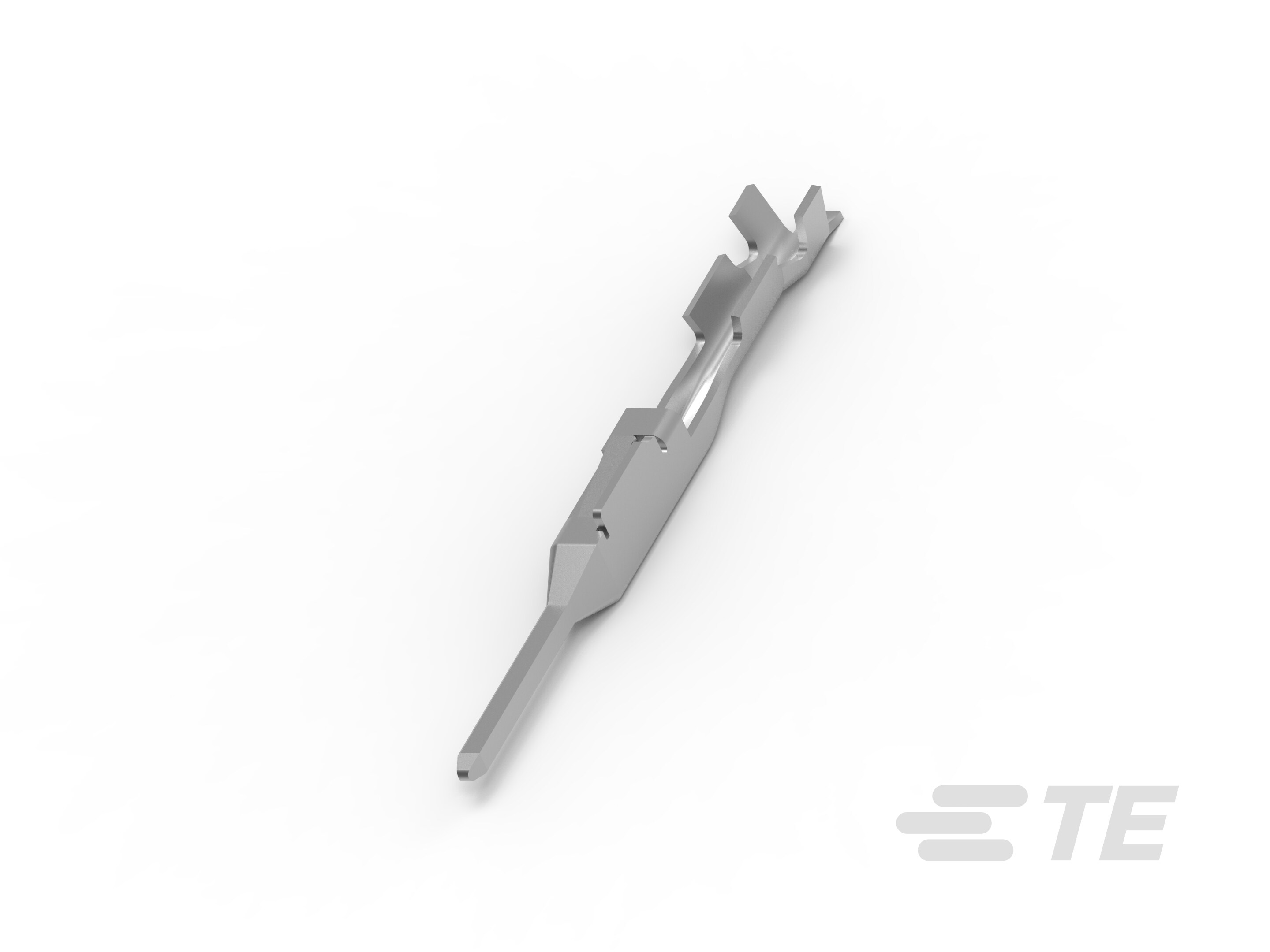

Tab Terminal, 26 – 24 AWG, .14 – .22 mm² Wire, .64 mm [.025 in] Tab Width, Tin (Sn), .64 mm [.025 in] Tab Thickness, Multilock Connector System
2005098-1
Tab Terminal, 26 – 24 AWG, .14 – .22 mm² Wire, .64 mm [.025 in] Tab Width, Tin (Sn), .64 mm [.025 in] Tab Thickness, Multilock Connector System
-
- Multilock 连接器系统
- TE 内部编号 2005098-1
- TE 内部产品描述 025 TAB CONTACT(SS)
-
端子类型 : 公端
-
线径 (AWG): 26 – 24
-
线径 (mm²): .14 – .22
-
对接公端宽度 : .64 mm [ .025 in ]
-
接触面电镀 : 锡 (Sn)
文档
产品图纸
- 025 TH TAB CONTACT (SS) ENG_CD_2005098_A2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2005098-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2005098-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2005098-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2005098-1_A.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-15120_H.pdf 英文版本
- ENG_SS_114-15120-1_C.pdf 英文版本
- ENG_SS_114-61030_B4.pdf 英文版本
- 产品规格 ENG_SS_108-61468_A.pdf 英文版本
- ENG_SS_108-5664_C2.pdf 英文版本
使用说明书
- 使用说明书（非美国） ENG_SS_411-61058_A2.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
插座种类 : 180°
-
主要锁定特性 : 锁定枪
-
可密封 : 否
主体特性
-
端子密封类型 : 非密封
接触件特性
-
端子制造 : 冲压成形
-
端子大小 : .64mm
-
压接类型 : F 型压接
-
端子类型 : 公端
-
对接公端宽度 : .64 mm [ .025 in ]
-
接触面电镀 : 锡 (Sn)
-
对接公端厚度 : .64 mm [ .025 in ]
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 导线
尺寸
-
线径 (AWG): 26 – 24
-
线径 (mm²): .14 – .22
-
线径查找 (mm²): .14 | .15 | .2
-
线径查找 (AWG): 24 | 25 | 26
-
公端长度 : 21.3 mm [ .84 in ]
使用环境
-
绝缘选项 : 非绝缘
-
工作温度（最大值） : 105 °C [ 221 °F ]
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
包装特性
-
封装数量 : 10000
-
封装方法 : Reel
其他
-
端子传导 : 0 – 24 A（低功率）
