2005071-2

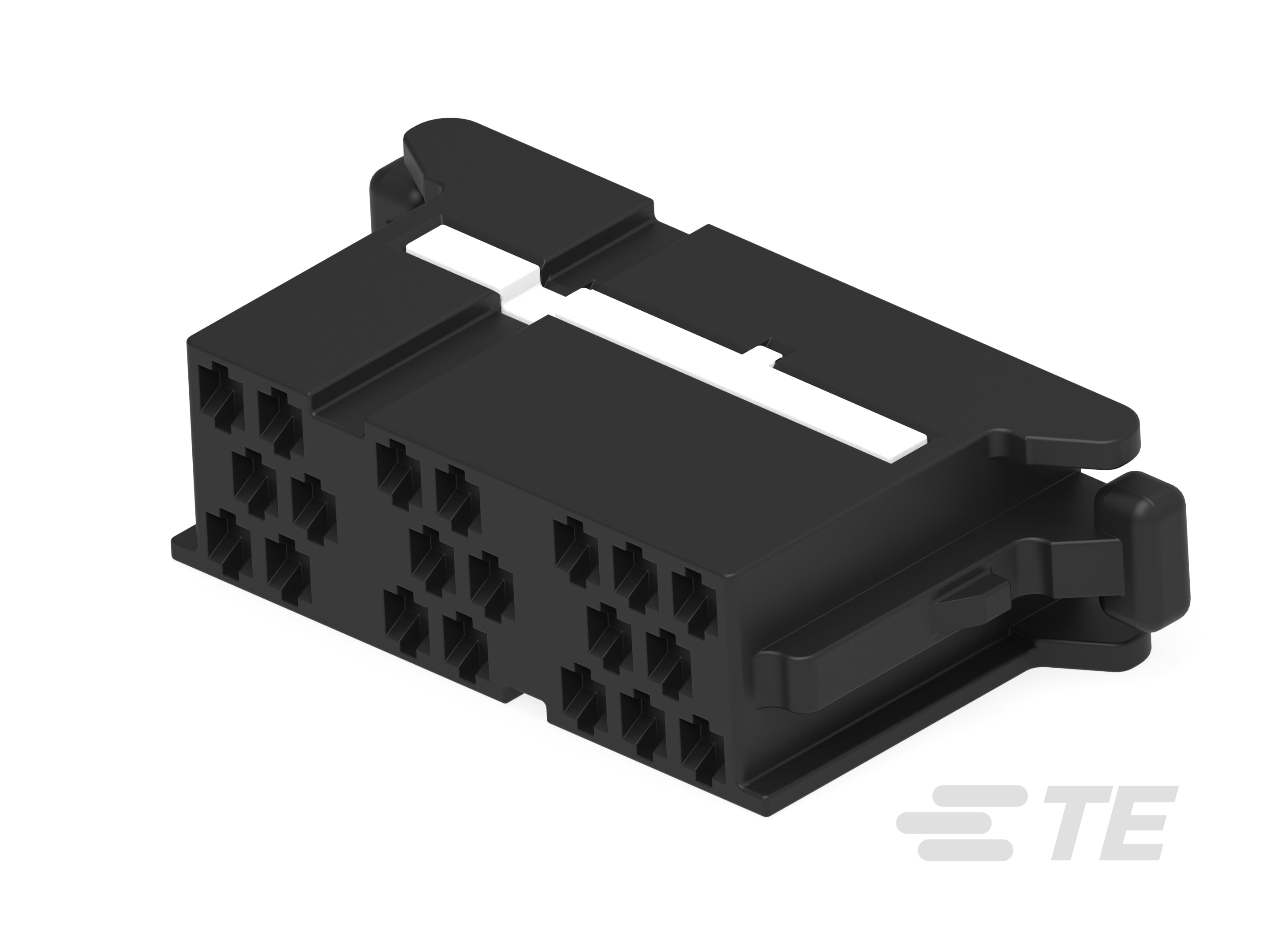

20 Position Housing, Housing for Female Terminals, 1.8 mm [.07 in] Centerline, Black, Wire & Cable, Cable Mount (Free-Hanging), Micro Timer II
2005071-2
20 Position Housing, Housing for Female Terminals, 1.8 mm [.07 in] Centerline, Black, Wire & Cable, Cable Mount (Free-Hanging), Micro Timer II
-
- Micro Timer II
- TE 内部编号 2005071-2
- TE 内部产品描述 MT-III 20P PLUG ASSY
-
连接器和壳体类型 : 母端子护套
-
位数 : 20
-
可密封 : 否
-
行数 : 3
-
主要锁定特性 : 外壳集成
文档
产品图纸
- Dimensional Drawing MT III 20P PLUG ASM ENG_CD_2005071_C.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2005071-2_B.pdf 3D
- 下载查看 ENG_CVM_CVM_2005071-2_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2005071-2_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_2005071-2_B.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-18081_N.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
混合型连接器 : 否
-
连接器和壳体类型 : 母端子护套
-
可密封 : 否
-
主要锁定特性 : 外壳集成
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 20
-
行数 : 3
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
端子类型 : 母端
-
端子大小 : 1.6mm
-
对接公端宽度 : 1.6 mm [ .06 in ]
机械附件
-
接合对准 : 带有
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : PA 66
-
中心线（间距） : 1.8 mm [ .07 in ]
尺寸
-
行间距 (in): 3.75
