2005002-1

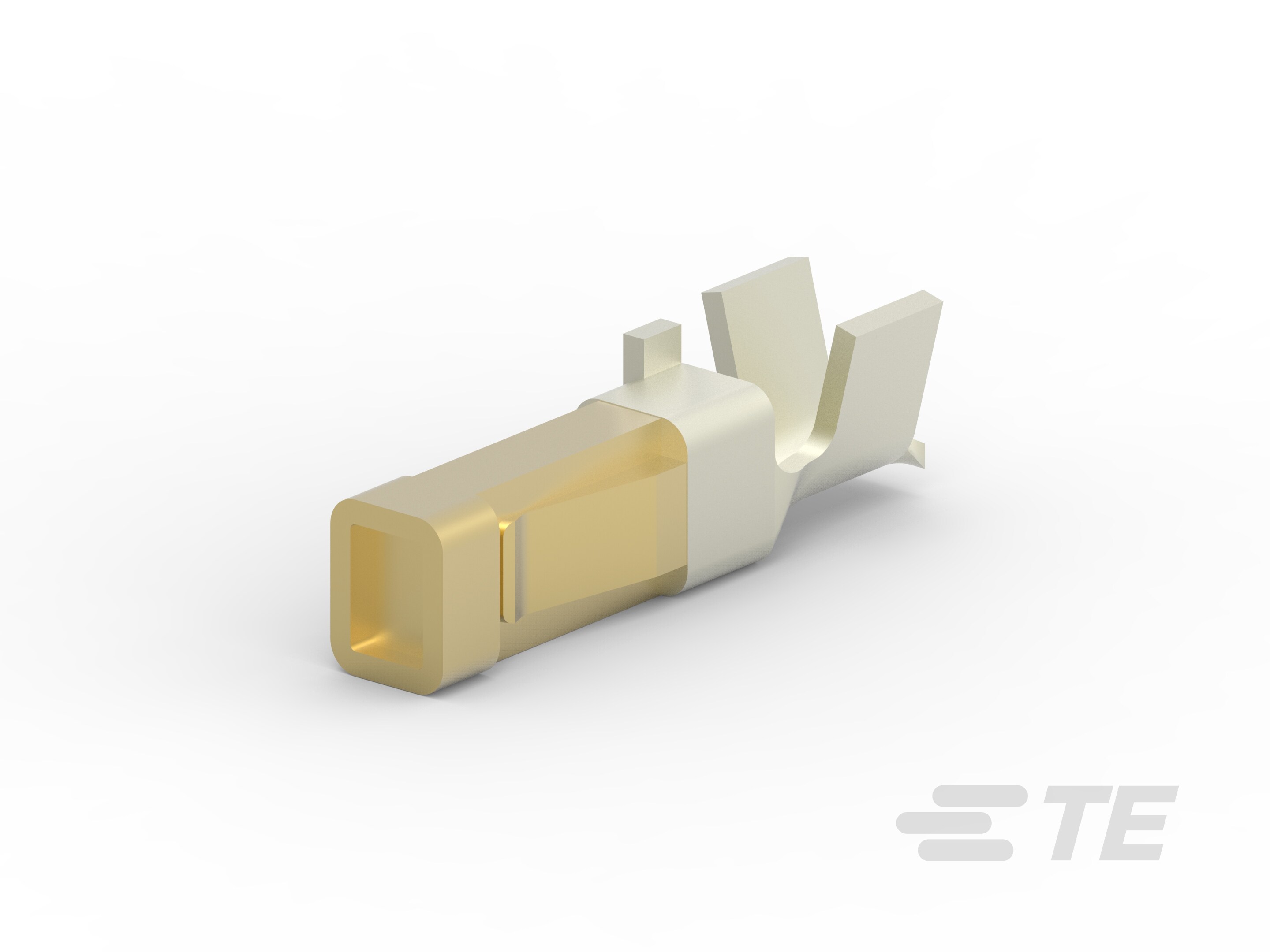

Receptacle Terminal, 30 – 14 AWG, .05 – 2.2 mm² Wire, .8 mm [.031 in] Tab Width, Gold (Au), .25 mm [.01 in] Tab Thickness, FAKRA RF Connector System
2005002-1
Receptacle Terminal, 30 – 14 AWG, .05 – 2.2 mm² Wire, .8 mm [.031 in] Tab Width, Gold (Au), .25 mm [.01 in] Tab Thickness, FAKRA RF Connector System
-
- AMP
- FAKRA 射频连接器系统
- TE 内部编号 2005002-1
- TE 内部产品描述 REC CONT FOR RF STRIPLINE
-
端子类型 : 母端
-
线径 (AWG): 30 – 14
-
线径 (mm²): .05 – 2.2
-
对接公端宽度 : .8 mm [ .031 in ]
-
接触面电镀 : 金 (Au)
文档
产品图纸
- REC. CONTACT FOR RF STRIPLINE ENG_CD_2005002_A1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2005002-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2005002-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2005002-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2005002-1_A.3d_stp.zip 英文版本
产品规格
- RF Strip-Line Wire-To-Wire Connector ENG_SS_108-61104_C.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
插座种类 : 180°
-
可密封 : 否
主体特性
-
端子密封类型 : 非密封
接触件特性
-
导线端子端接区域电镀材料 : 镍
-
端子制造 : 冲压成形
-
压接类型 : F 型压接
-
端子类型 : 母端
-
对接公端宽度 : .8 mm [ .031 in ]
-
接触面电镀 : 金 (Au)
-
对接公端厚度 : .25 mm [ .01 in ]
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 导线
尺寸
-
线径 (AWG): 30 – 14
-
线径 (mm²): .05 – 2.2
-
线径查找 (mm²): .05 | .08 | .13 | .2 | .3 | .5 | .9 | 1.25 | 2
-
线径查找 (AWG): 14 | 16 | 18 | 20 | 22 | 24 | 26 | 30
-
公端长度 : 5.5 mm [ .22 in ]
使用环境
-
绝缘选项 : 非绝缘
-
工作温度（最大值） : 85 °C [ 185 °F ]
-
工组温度范围 : -40 – 85 °C [ -40 – 185 °F ]
操作/应用
-
与电线基础材料兼容 : 铜
包装特性
-
封装数量 : 10000
-
封装方法 : Reel
其他
-
端子传导 : 0 – 24 A（低功率）
