20024325-00

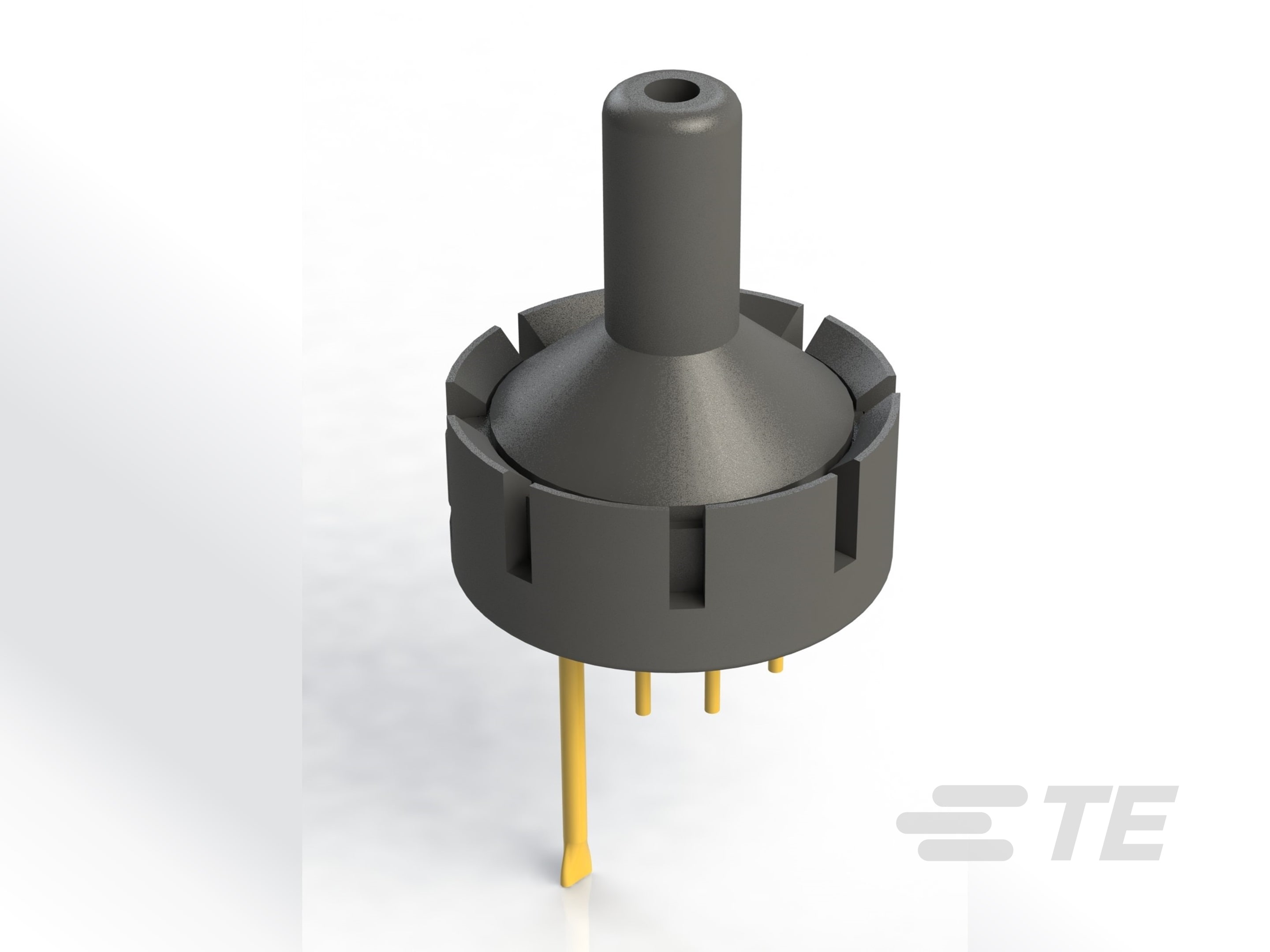

mV Output Pressure Sensors, Absolute, 1004.66 inH2O, 1875.15 mmHG, 2.5 bar [36.259 psi], 100 mV, K10 Pressure Sensors
20024325-00
mV Output Pressure Sensors, Absolute, 1004.66 inH2O, 1875.15 mmHG, 2.5 bar [36.259 psi], 100 mV, K10 Pressure Sensors
-
- K10 Pressure Sensors
- TE 内部编号 20024325-00
- TE 内部产品描述 K10-HS20M6B-250k0-A08 FSW
-
压力传感器类型 : mV 输出压力传感器
-
压力类型 : 绝对
-
压力 (inH2O): 1004.66
-
压力 (mmHG): 1875.15
-
耐压范围 : 50 bar
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_20024325-00_1.pdf 3D
- 下载查看 ENG_CVM_CVM_20024325-00_1.3d_stp.zip 英文版本
- ENG_CVM_CVM_20024325-00_1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_20024325-00_1.3d_igs.zip 英文版本
数据表/目录页
- K10-SERIES Absolute/Gauge ENG_DS_K10_Series_AG_A1.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品类型特性
-
压力传感器类型 : mV 输出压力传感器
-
压力类型 : 绝对
电气特征
-
电源电压范围 (V): 5
使用环境
-
压力 : 2.5 bar [ 36.259 psi ]
-
工组温度范围 : -25 – 125 °C [ -13 – 257 °F ]
操作/应用
-
压力 (inH2O): 1004.66
-
压力 (mmHG): 1875.15
-
耐压范围 : 50 bar
-
输出信号类型 : 100 mV
-
压力精度 : 最低 ± .35% FSO
包装特性
-
传感器端口配置 : 无端口
其他
-
传感器选件 : 高精确度
