2-968853-3

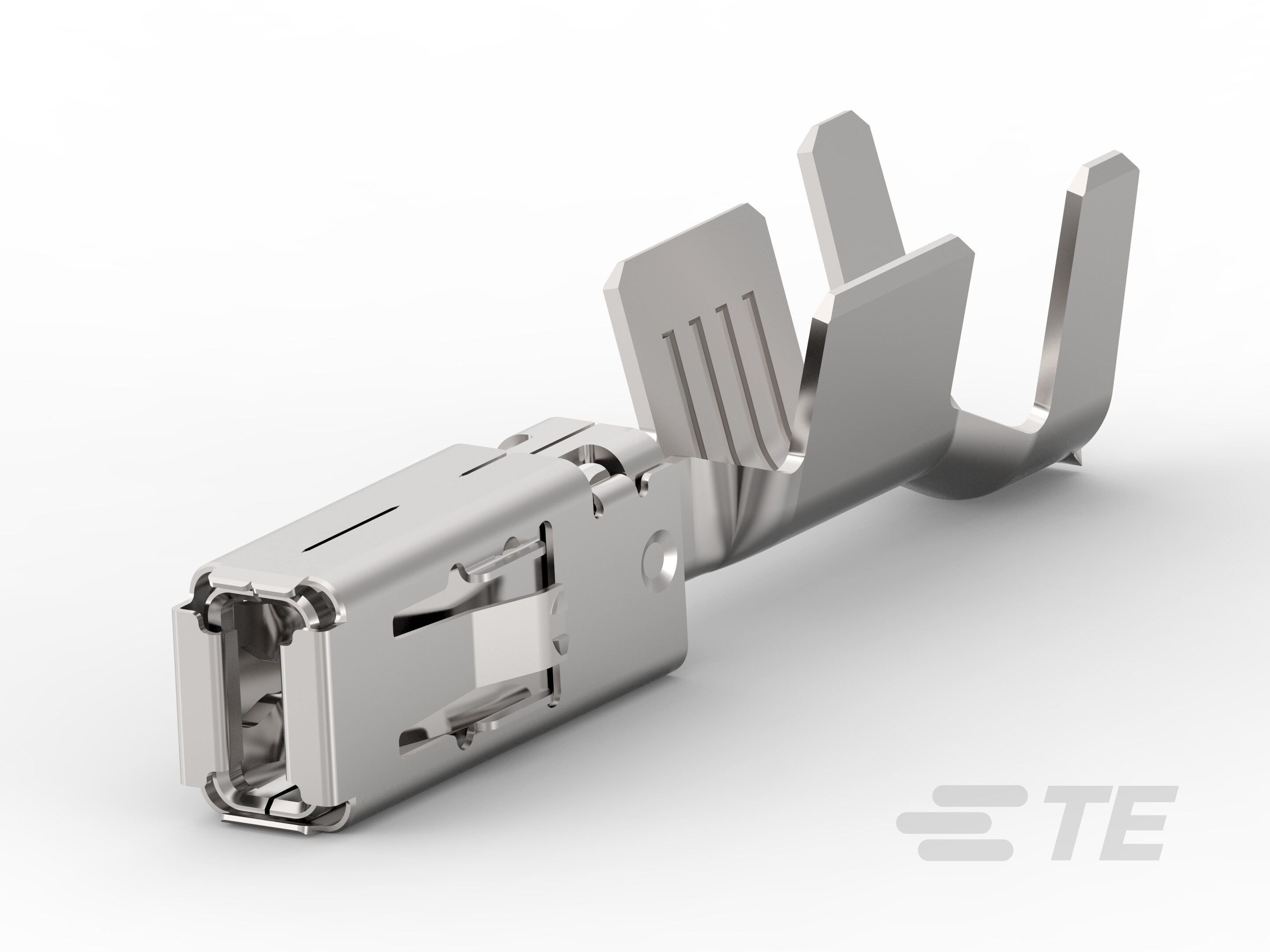

Receptacle Terminal, 11 AWG, 4 mm² Wire, 2.8 mm [.11 in] Tab Width, Silver (Ag), .8 mm [.031 in] Tab Thickness, Terminates To Wire, AMP MCP 2.8
2-968853-3
Receptacle Terminal, 11 AWG, 4 mm² Wire, 2.8 mm [.11 in] Tab Width, Silver (Ag), .8 mm [.031 in] Tab Thickness, Terminates To Wire, AMP MCP 2.8
-
- AMP MCP
- AMP MCP 2.8
- TE 内部编号 2-968853-3
- TE 内部产品描述 AMP MCP 2.8, CONTACT
- 所有 AMP MCP，母端和公端 (105)
-
端子类型 : 母端
-
线径 (AWG): 11
-
线径 (mm²): 4
-
对接公端宽度 : 2.8 mm [ .11 in ]
-
接触面电镀 : 银 (Ag)
文档
产品图纸
- PRODUCT GROUP DRAWING FOR Tabellenzeichnung fuer AMP MCP 2.8 ENG_CD_1355036_J15.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2-968853-3_D.pdf 3D
- 下载查看 ENG_CVM_CVM_2-968853-3_D.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2-968853-3_D.3d_igs.zip 英文版本
- ENG_CVM_CVM_2-968853-3_D.3d_stp.zip 英文版本
产品规格
- 应用规格 GER_SS_114-18022_N.pdf 德语
- ENG_SS_114-18022-20_L.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
插座种类 : 180°
-
主要锁定特性 : 锁定枪
-
可密封 : 否
接触件特性
-
导线端子端接区域电镀材料 : 锡
-
端子制造 : 冲压成形
-
端子大小 : 2.8mm
-
压接类型 : F 型压接
-
端子类型 : 母端
-
对接公端宽度 : 2.8 mm [ .11 in ]
-
接触面电镀 : 银 (Ag)
-
对接公端厚度 : .8 mm [ .031 in ]
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 导线
尺寸
-
兼容的绝缘直径范围 : 2.7 – 3.7 mm [ .106 – .146 in ]
-
线径 (AWG): 11
-
线径 (mm²): 4
-
线径查找 (mm²): 4
-
线径查找 (AWG): 11
使用环境
-
绝缘选项 : 非绝缘
-
工作温度（最大值） : 125 °C [ 338 °F ]
-
工组温度范围 : -40 – 180 °C [ -40 – 356 °F ]
操作/应用
-
符合自动化指南 : 是的，DIN 72036 会根据版本自动保护线束，2024 年 6 月, 是的，KOMAX 根据 5.0 版（2018 年 3 月）自动插入元件
-
与电线基础材料兼容 : 铜
行业标准
-
与机构/标准产品兼容 : LV214
包装特性
-
封装数量 : 2700
-
封装方法 : Reel
其他
-
端子传导 : 25 – 40 A（正常功率）
