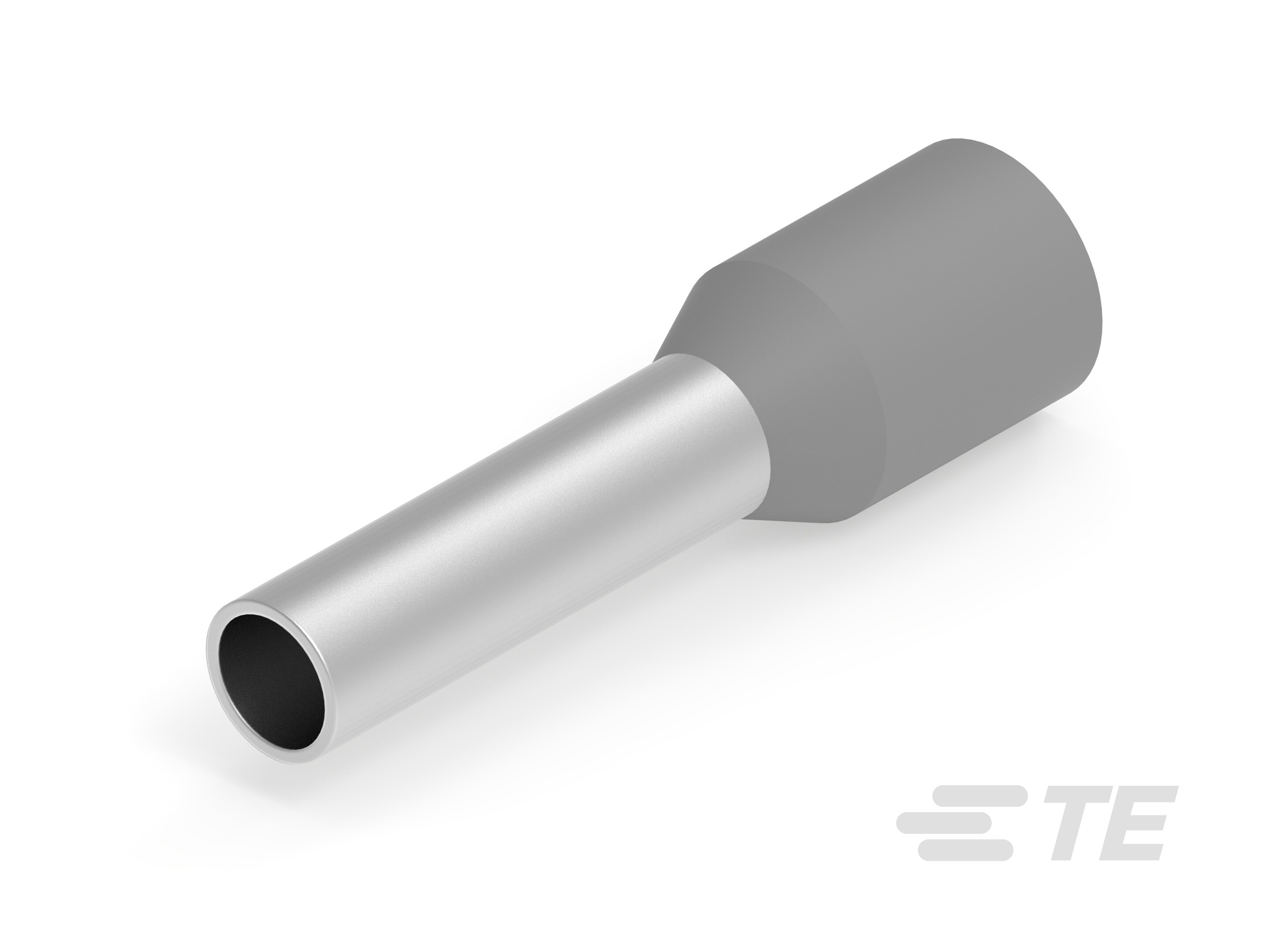

2-966067-0

Crimp Wire Pins, Tabs & Ferrules, Ferrule, 11 AWG Wire Size, 4 mm² Wire Size, 8234 CMA Wire Size, .19 in [4.8 mm] Barrel Inside Diameter, Closed

ADERENDHUELSE HL GR-2-966067-0

2-966067-0

Crimp Wire Pins, Tabs & Ferrules, Ferrule, 11 AWG Wire Size, 4 mm² Wire Size, 8234 CMA Wire Size, .19 in [4.8 mm] Barrel Inside Diameter, Closed

  • TE 内部编号 2-966067-0
  • TE 内部产品描述 ADERENDHUELSE HL GR

  • 压接电线插针、公端和套圈端子类型 : 插针, 插针

  • 适用的电线绝缘层直径范围 : 4.7 mm [ .185 in ]

  • 线径 (AWG): 11

  • 线径 (mm²): 4

  • 线径 (CMA): 8234

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

机构认证

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 可密封 : 否

  • 与分离式电线类型兼容 : 绞线

结构特性

  • 与线缆类型兼容 : 分离式导线

主体特性

  • 双线 : 否

接触件特性

  • 压接电线插针、公端和套圈端子类型 : 插针, 插针

  • 压线筒类型 : Closed

  • 端子电镀材料 : 锡

  • 端子方向 : 直式

  • 端子长度 : 12 mm [ .468 in ]

机械附件

  • 带导线绝缘 : 不带

尺寸

  • 适用的电线绝缘层直径范围 : 4.7 mm [ .185 in ]

  • 线径 (AWG): 11

  • 线径 (mm²): 4

  • 线径 (CMA): 8234

  • 压线筒内径 : 4.8 mm [ .19 in ]

  • 端子材料厚度 : .2 mm [ .007 in ]

  • 产品总长度 : 20 mm [ .787 in ]

  • 剥线长度 : 14 mm [ .551 in ]

  • 双线尺寸 (AWG): 11

  • 双线尺寸 (mm²): 4

使用环境

  • 绝缘选项 : 部分绝缘

  • 工作温度范围 : 105 °C [ 221 °F ]

操作/应用

  • 重载 : 否

包装特性

  • 封装方法 : Bag

  • 封装数量 : 500

其他

  • 压线筒颜色 : 灰色
