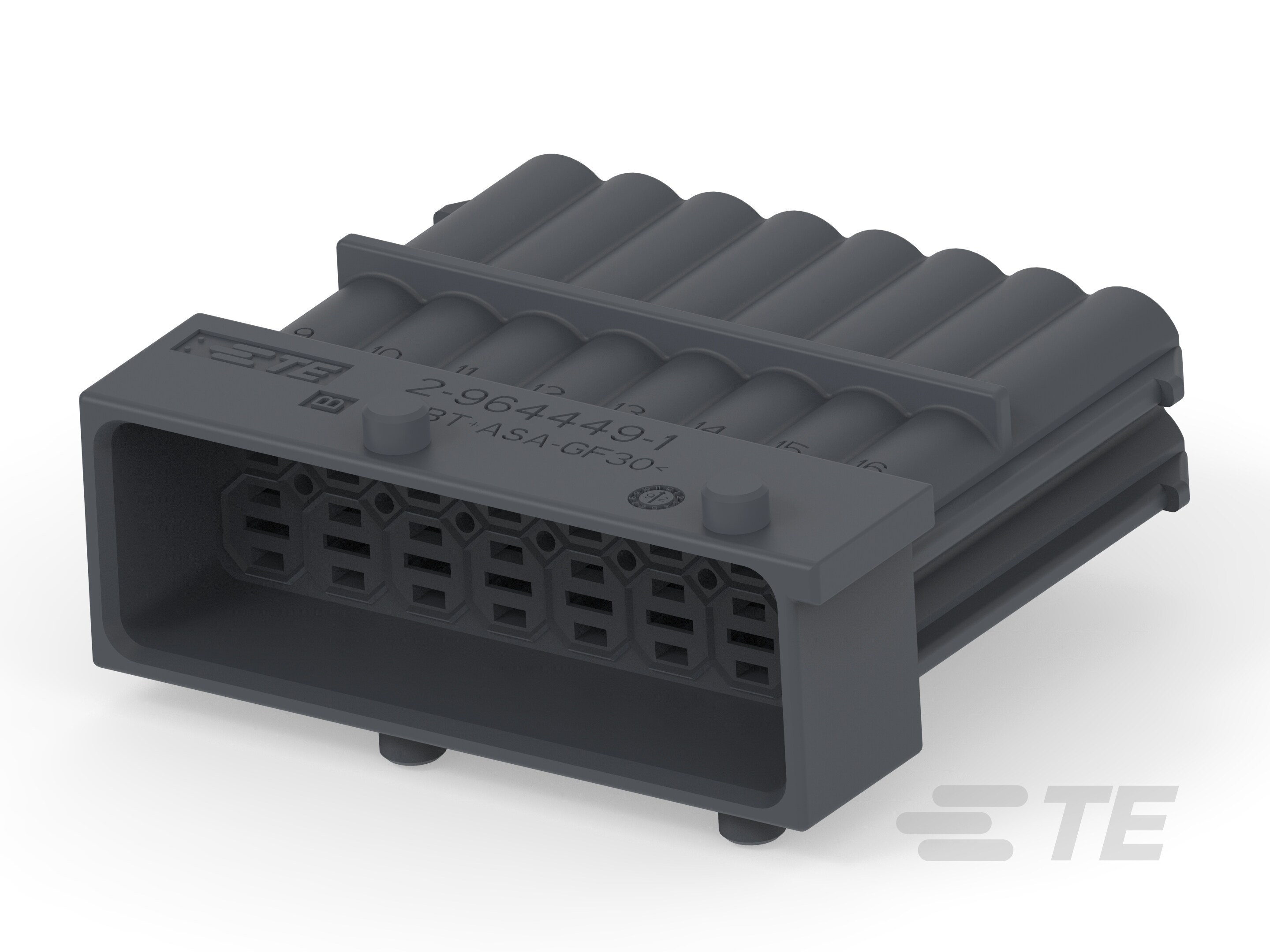

2-964449-1
12 V, 16 Position, Automotive Housing for Male Terminals, Wire-to-Wire, 5 mm [.197 in] Centerline, Gray, Wire & Cable, Standard Power Timer
2-964449-1
12 V, 16 Position, Automotive Housing for Male Terminals, Wire-to-Wire, 5 mm [.197 in] Centerline, Gray, Wire & Cable, Standard Power Timer
-
- AMP
- 标准电源定时器
- TE 内部编号 2-964449-1
- TE 内部产品描述 TAB HOUSING 2,8 16POS GREY
-
标称电压架构 (V): 12
-
连接器和壳体类型 : 公端子护套
-
位数 : 16
-
可密封 : 否
-
工组温度范围 : -40 – 80 °C [ -40 – 176 °F ]
文档
产品图纸
- 16pol. Gehaeuse fuer 2.8mm Tab 16 POS. TAB HOUSING 2.8MM ENG_CD_964449_B5.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_2-964449-1_B1.pdf 英文版本
- 下载查看 ENG_CVM_2-964449-1_B1.3d_igs.zip 英文版本
- ENG_CVM_2-964449-1_B1.3d_stp.zip 英文版本
- ENG_CVM_2-964449-1_B1.2d_dxf.zip 英文版本
使用说明书
- 使用说明书（非美国） S_411-15530_B.tif 英文版本
- S_411-15530_B.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器形状 : 矩形
-
混合型连接器 : 否
-
连接器和壳体类型 : 公端子护套
-
可密封 : 否
-
主要锁定特性 : 外壳集成
-
连接器系统 : 线到线
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 16
-
行数 : 2
电气特征
-
标称电压架构 (V): 12
主体特性
-
主要产品颜色 : 灰色
-
连接器和键控代码 : B1
接触件特性
-
端子类型 : 公端
-
端子大小 : 2.8mm
-
对接公端宽度 : 2.8 mm [ .11 in ]
机械附件
-
接合对准 : 带有
-
接合对准类型 : 键控
-
端子位置保证 : 否
-
应力消除 : 不带
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : PBT GF30
-
中心线（间距） : 5 mm [ .197 in ]
尺寸
-
连接器高度 : 39 mm [ 1.53 in ]
-
产品长度 : 45.8 mm [ 1.8 in ]
-
行间距 : 6 mm [ .236 in ]
-
产品宽度 : 20 mm [ .787 in ]
使用环境
-
工组温度范围 : -40 – 80 °C [ -40 – 176 °F ]
-
工作温度（最大值） : 80 °C [ 176 °F ]
包装特性
-
封装数量 : 800
-
封装方法 : Carton
其他
-
可维修 : 否
-
能够保证连接器位置 : 否
