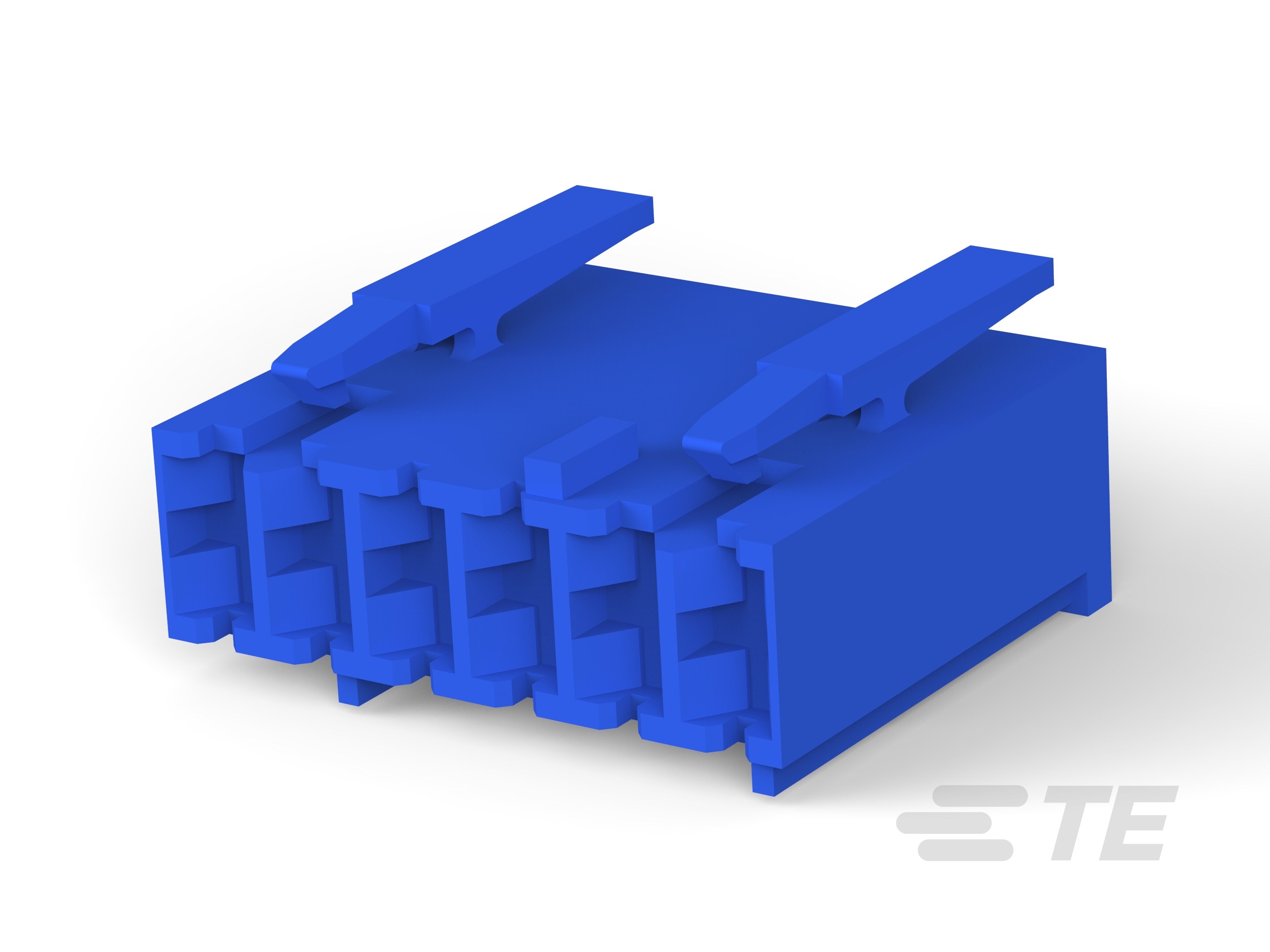

2-928247-6
6 Position, Receptacle, Housing, Crimp, Wire-to-Board, UL 94V-2, 5 mm [.197 in] Centerline, 1 Row, Wire & Cable, Power & Signal, RAST 5 IDC Connectors
2-928247-6
6 Position, Receptacle, Housing, Crimp, Wire-to-Board, UL 94V-2, 5 mm [.197 in] Centerline, 1 Row, Wire & Cable, Power & Signal, RAST 5 IDC Connectors
-
- RAST
- RAST 5 IDC 连接器
- TE 内部编号 2-928247-6
- TE 内部产品描述 6P ST-TIMER GEH
-
连接器产品类型 : 外壳
-
接合固定类型 : 锁闩
-
连接器和壳体类型 : 母端
-
连接器系统 : 线到板
-
UL 阻燃性等级 : UL 94V-2
文档
产品图纸
- 2-12 POS. STANDARD TIMER HSG WITH EXTERIOR LOCKING ENG_CD_1241965_C4.pdf 英文版本
- 2-12 POS. STANDARD-TIMER HOUSING 2-12 Pol. Standard-Timer Gehause 英文版本
- 2-12 POS. STANDARD-TIMER HOUSING 2-12 Pol. Standard-Timer Gehause ENG_CD_928247_L2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2-928247-6_L.pdf 3D
- 下载查看 ENG_CVM_CVM_2-928247-6_L.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2-928247-6_L.3d_igs.zip 英文版本
- ENG_CVM_CVM_2-928247-6_L.3d_stp.zip 英文版本
数据表/目录页
- RAST Connector System Catalog ENG_CS_1-1773727-3_RAST_Connector_System_0216.pdf 英文版本
机构认证
- VDE 证书 ENG_AAD_VDE_40017532_A.pdf 英文版本
- ENG_AAD_VDE_CERT_40037338_C1_D7.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 母端
-
连接器系统 : 线到板
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
键控和极化肋位置 : 2b/6b
-
位数 : 6
-
行数 : 1
主体特性
-
主要产品颜色 : 蓝色
端接特性
-
线缆端接方法 : 压接
机械附件
-
面板安装特性 : 不带
-
锁销之间腔数 : 1&2/5&6
-
应力消除 : 不带
-
接合固定类型 : 锁闩
-
接合固定 : 带有
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
中心线（间距） : 5 mm [ .197 in ]
-
外壳材料 : 尼龙
尺寸
-
连接器长度 : 30 mm [ 1.181 in ]
-
连接器高度 : 14.4 mm [ .567 in ]
使用环境
-
工组温度范围 : -40 – 110 °C [ -40 – 230 °F ]
操作/应用
-
电路应用 : 电源和信号
行业标准
-
RAST 版本 : 06-D
-
UL 阻燃性等级 : UL 94V-2
-
灼热丝额定值 : 灼热丝
包装特性
-
封装数量 : 1800
-
封装方法 : Carton
