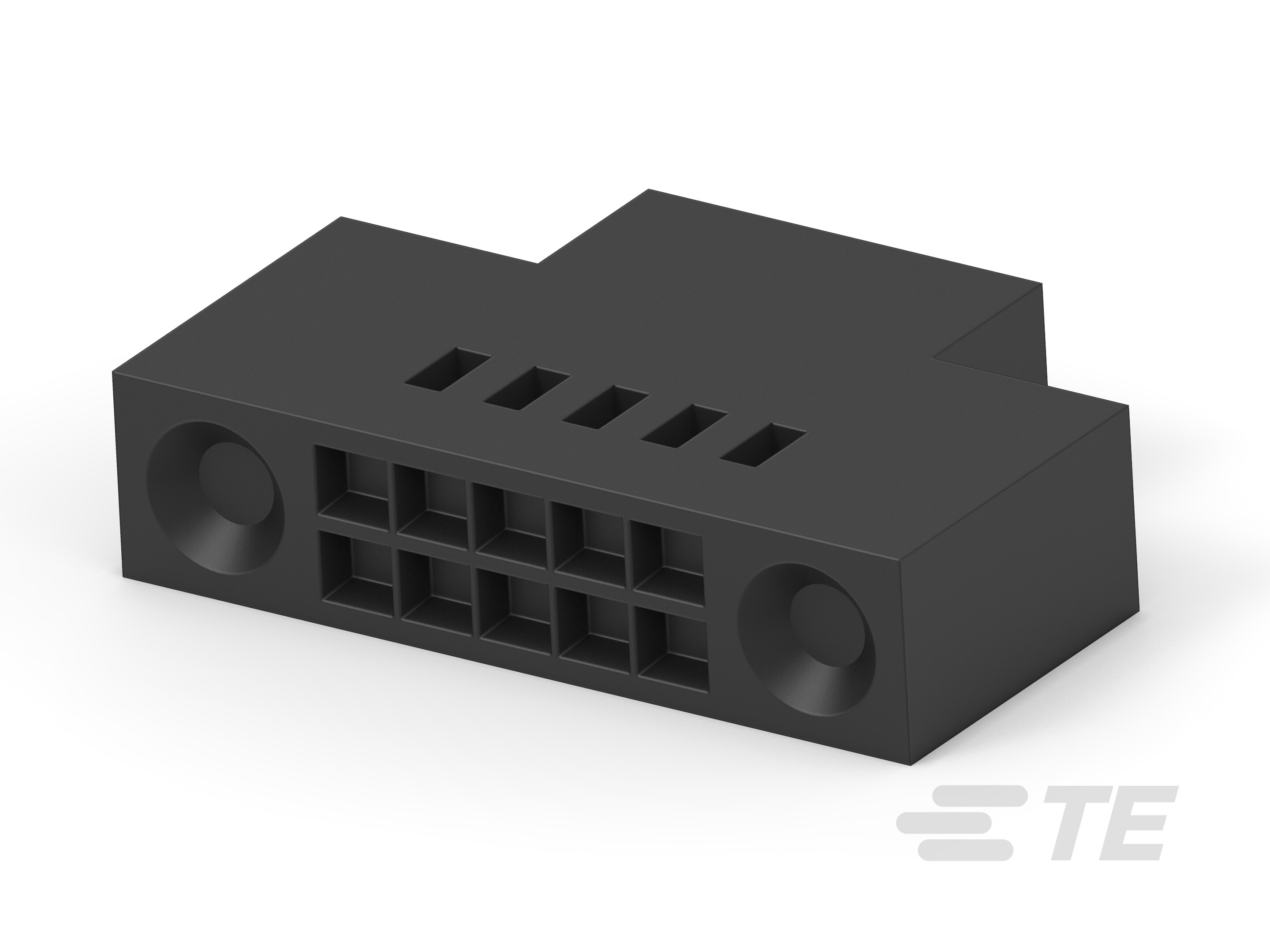

2-86256-5
10 Position, Receptacle, Housing, Crimp, Wire-to-Board, UL 94V-0, 2.54 mm [.1 in] Centerline, 2 Row, Wire & Cable, Signal, Cable Mount (Free-Hanging)
2-86256-5
10 Position, Receptacle, Housing, Crimp, Wire-to-Board, UL 94V-0, 2.54 mm [.1 in] Centerline, 2 Row, Wire & Cable, Signal, Cable Mount (Free-Hanging)
- TE 内部编号 2-86256-5
- TE 内部产品描述 10 MODIV HSG DR MRKD .100 EARS
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 母端
-
连接器系统 : 线到板
-
UL 阻燃性等级 : UL 94V-0
-
位数 : 10
文档
产品图纸
- CONNECTOR, MOD IV, CRIMP SNAP-IN, DOUBLE ROW, .100 CENTERS ENG_CD_86256_U1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2-86256-5_U1.pdf 3D
- 下载查看 ENG_CVM_CVM_2-86256-5_U1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2-86256-5_U1.3d_igs.zip 英文版本
- ENG_CVM_CVM_2-86256-5_U1.3d_stp.zip 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 母端
-
连接器系统 : 线到板
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 10
-
行数 : 2
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
端子额定电流（最大值） (A): 3
端接特性
-
线缆端接方法 : 压接
机械附件
-
应力消除 : 带有
-
接合固定 : 带有
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
中心线（间距） : 2.54 mm [ .1 in ]
尺寸
-
行间距 : 2.54 mm [ .1 in ]
使用环境
-
工组温度范围 : -65 – 105 °C [ -85 – 221 °F ]
操作/应用
-
电路应用 : Signal
行业标准
-
UL 阻燃性等级 : UL 94V-0
