该产品目前暂无库存。如需了解库存或其它产品信息,请与我们联系。

文档

产品图纸

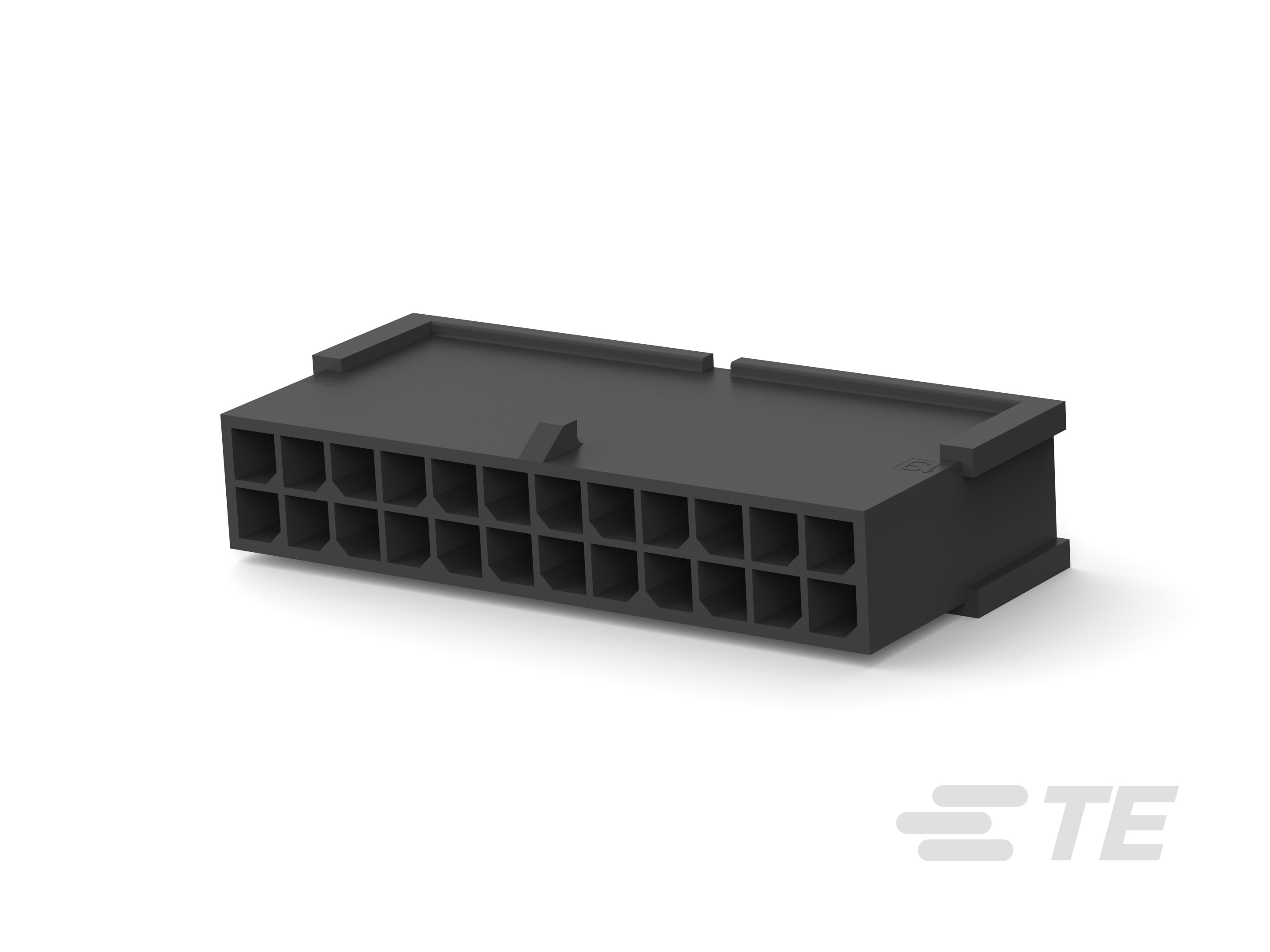

  • PLUG HOUSING, 2 to 24 POSITION DUAL ROW, FREE HANGING, MICRO MATE-N-LOK(TM) ENG_CD_794616_P12.pdf 英文版本

数据表/目录页

产品规格

规格特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • 矩形电源连接器类型 : 护套

  • 连接器和壳体类型 : 插头

  • 连接器系统 : 线到线

  • 可密封 :

  • 连接器和端子端接到 : 电线和电缆

结构特性

  • 位数 : 24

  • 行数 : 2

电气特征

  • 工作电压 (VAC): 250

  • 工作电压 (VDC): 250

接触件特性

  • 端子额定电流(最大值) (A): 5

  • 壳体内的端子定位力 : 不带

  • 端子类型 : 插针

端接特性

  • 线缆端接方法 : 压接

机械附件

  • 接合固定类型 : 锁定公端

  • 接合对准 : 带有

  • 接合固定 : 带有

  • 接合对准类型 : 极化, 极化

  • 应力消除 : 不带

  • 连接器安装类型 : 电缆安装(自由悬挂)

壳体特性

  • 中心线(间距) : 3 mm [ .118 in ]

  • 壳体颜色 : 黑色

  • 外壳材料 : 尼龙 66/6

尺寸

  • 产品长度 (mm): 36.85

  • 连接器高度 (mm): 6.86

  • 兼容的绝缘直径(最大值) : 1.52 mm [ .06 in ]

  • 线径 (AWG): 30 – 20

  • 线径 (mm²): .051 – .517

  • 行间距 : 3 mm [ .118 in ]

使用环境

  • 工作温度范围 : -40 – 105 °C [ -40 – 221 °F ]

操作/应用

  • 电路应用 : 电源和信号

行业标准

  • 已批准的标准 : UL E28476, VDE 40005280

  • 与机构/标准产品兼容 : CNR, USR

  • UL 阻燃性等级 : UL 94V-0

  • 灼热丝额定值 : 标准件 - 非灼热丝

  • UL 等级 : 获得认可

  • CSA 等级 : LR 7189, 已认证

包装特性

  • 封装数量 : 300

  • 封装方法 : Tray
