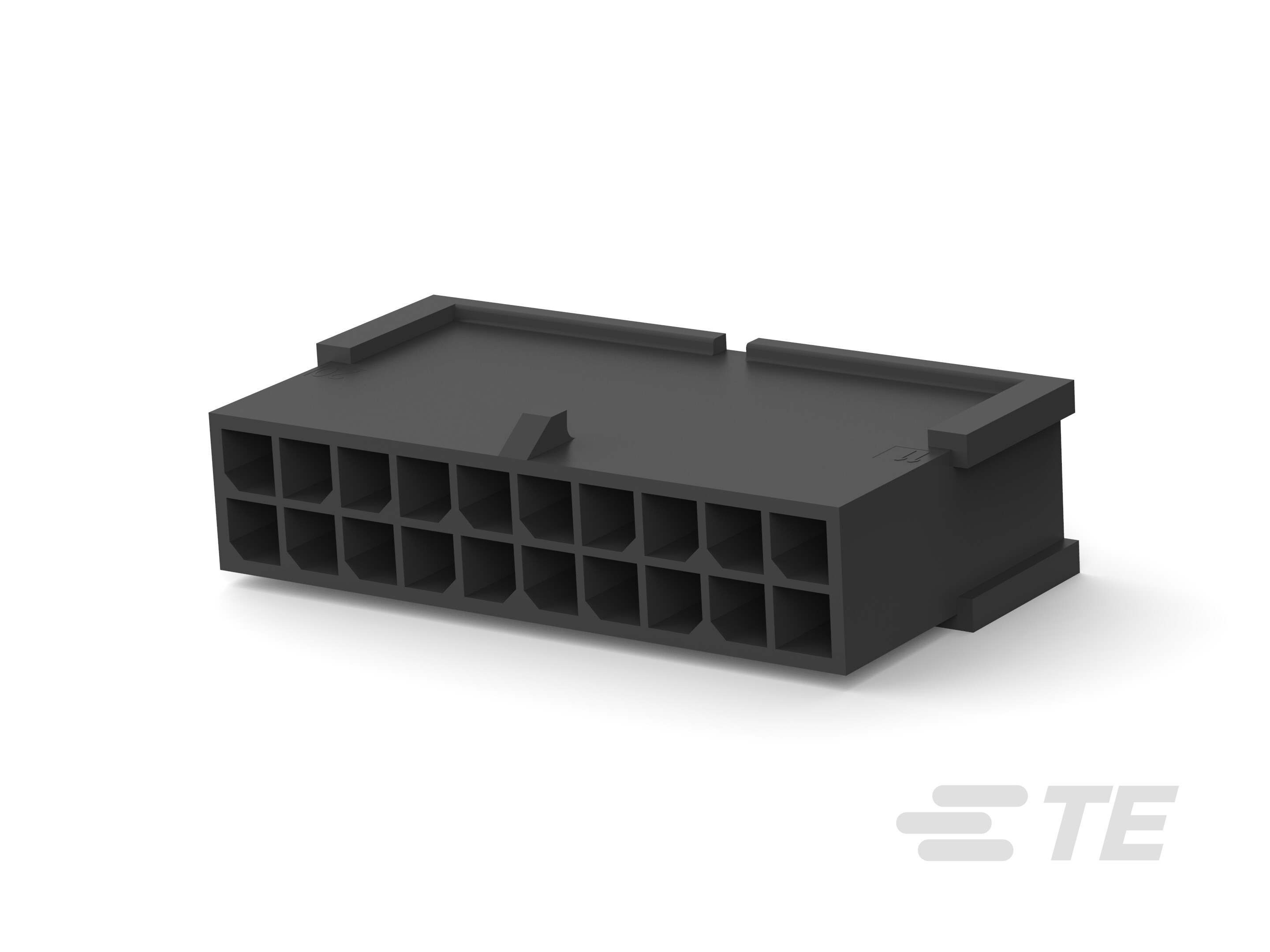

2-794616-0
Housing, Plug, Crimp, Wire-to-Wire, UL 94V-0, 20 Position, 3 mm [.118 in] Centerline, Micro MATE-N-LOK, Rectangular Wire & Cable Connectors & Housings
2-794616-0
Housing, Plug, Crimp, Wire-to-Wire, UL 94V-0, 20 Position, 3 mm [.118 in] Centerline, Micro MATE-N-LOK, Rectangular Wire & Cable Connectors & Housings
-
- MATE-N-LOK
- 微型 MATE-N-LOK
- TE 内部编号 2-794616-0
- TE 内部产品描述 FREE HANG DBL ROW HSG 20 POS
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 插头
-
接合对准 : 带有
-
接合对准类型 : 极化
-
接合固定 : 带有
文档
产品图纸
- PLUG HOUSING, 2 to 24 POSITION DUAL ROW, FREE HANGING, MICRO MATE-N-LOK(TM) ENG_CD_794616_P12.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2-794616-0_C1.pdf 3D
- 下载查看 ENG_CVM_CVM_2-794616-0_C1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2-794616-0_C1.3d_igs.zip 英文版本
- ENG_CVM_CVM_2-794616-0_C1.3d_stp.zip 英文版本
数据表/目录页
- SOFT_SHELL_PIN_AND_SOCKET_CONNECTORS_CATALOG ENG_CS_82181_SOFTSHELL_HIGH_DENSITY_0508.pdf 英文版本
- MICRO MATE-N-LOK CONNECTOR SYSTEM ENG_DS_micro-mate-n-lok-connector-qrg_0721.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-13000_H.pdf 英文版本
- 产品规格 ENG_SS_108-1836_E.pdf 英文版本
机构认证
- UL 报告 ENG_AAD_UL_CERT_E28476_20010627_C1_C-6.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 插头
-
连接器系统 : 线到线
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 20
-
行数 : 2
电气特征
-
工作电压 (VDC): 250
-
工作电压 (VAC): 250
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
端子类型 : 插针
-
壳体内的端子定位力 : 不带
-
端子额定电流（最大值） (A): 5
端接特性
-
线缆端接方法 : 压接
机械附件
-
应力消除 : 不带
-
接合对准 : 带有
-
接合对准类型 : 极化
-
接合固定 : 带有
-
接合固定类型 : 锁定公端
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : 尼龙 66/6
-
中心线（间距） : 3 mm [ .118 in ]
尺寸
-
连接器长度 (mm): 30.85
-
线径 (AWG): 30 – 20
-
线径 (mm²): .051 – .517
-
连接器高度 (mm): 6.86
-
兼容的绝缘直径（最大值） : 1.52 mm [ .06 in ]
-
行间距 : 3 mm [ .118 in ]
使用环境
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
操作/应用
-
电路应用 : 电源和信号
行业标准
-
灼热丝额定值 : 标准件 - 非灼热丝
-
CSA 等级 : LR 7189, 已认证
-
与已批准的标准产品兼容 : UL E28476, VDE 40005280
-
UL 等级 : 获得认可
-
与机构/标准产品兼容 : CNR, USR
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装方法 : Tray
-
封装数量 : 500
