2-647127-6

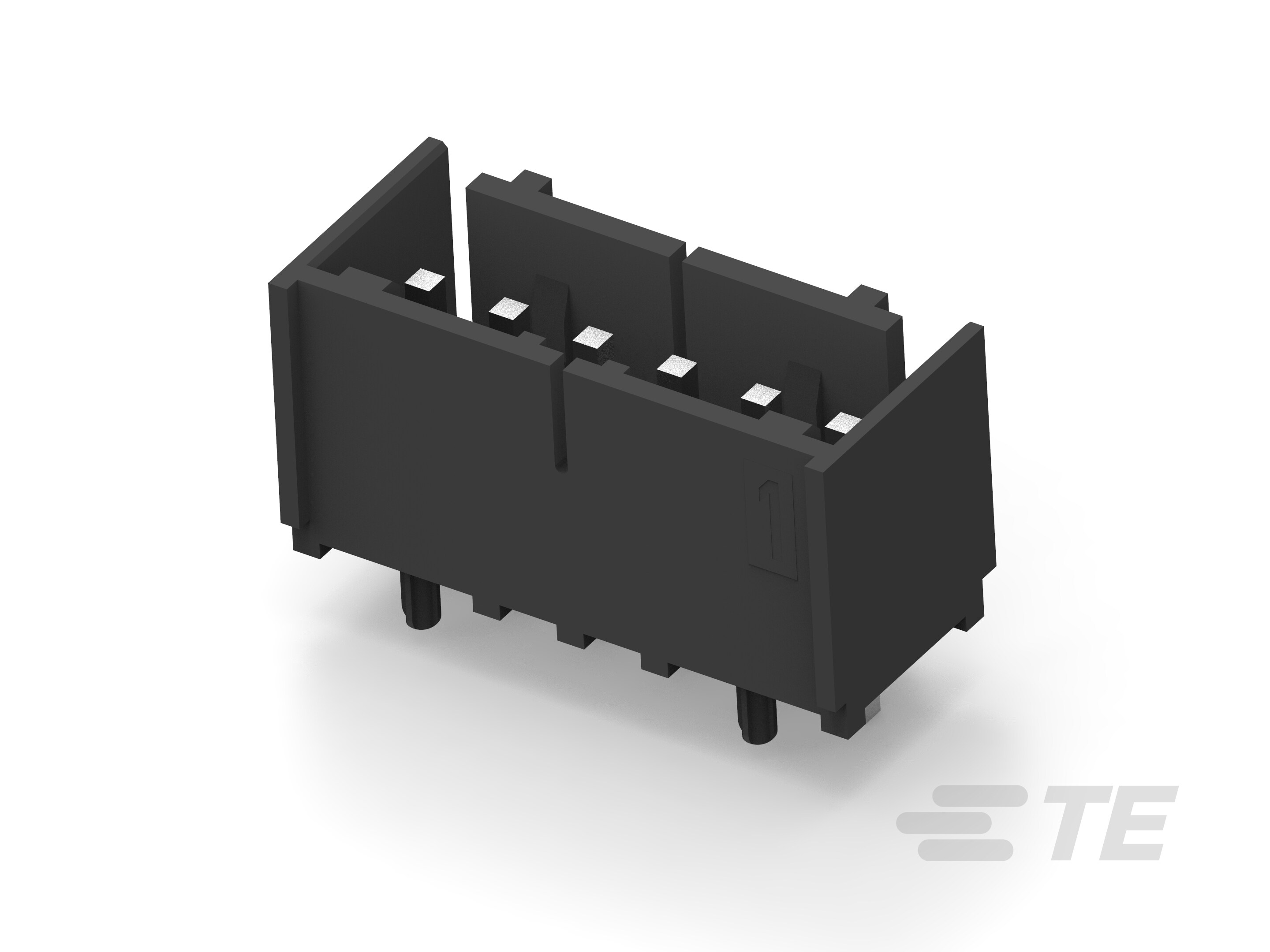

PCB Mount Header, Vertical, Wire-to-Board, 6 Position, 3.96 mm [.156 in] Centerline, Fully Shrouded, Tin (Sn), Through Hole - Solder, Power, MTA 156

06P MTA156 SHRD HDR ASSY LF-2-647127-6

2-647127-6

PCB Mount Header, Vertical, Wire-to-Board, 6 Position, 3.96 mm [.156 in] Centerline, Fully Shrouded, Tin (Sn), Through Hole - Solder, Power, MTA 156

    • MTA 156
  • TE 内部编号 2-647127-6
  • TE 内部产品描述 06P MTA156 SHRD HDR ASSY LF

  • PCB 连接器类型 : PCB 安装接头

  • PCB 安装方向 : 垂直

  • 连接器系统 : 线到板

  • 位数 : 6

  • 行数 : 1

查看所有特性
更多 更少

文档

产品图纸

  • MTA-156 SHROUDED HEADER ASSEMBLY,STRAIGHT .045 SQUARE POST,TIN,W/ RETENTION PEG ENG_CD_647127_E1.pdf 英文版本

CAD 文件

产品规格

产品变更通知

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • PCB 连接器类型 : PCB 安装接头

  • 连接器系统 : 线到板

  • 接头类型 : 全部带罩

  • 可密封 : 否

  • 连接器和端子端接到 : 印刷电路板

  • 连接器产品类型 : 连接器组件

结构特性

  • PCB 安装方向 : 垂直

  • 位数 : 6

  • 行数 : 1

电气特征

  • 工作电压 (VAC): 600

主体特性

  • 连接器外形 : 标准

  • 主要产品颜色 : 黑色

接触件特性

  • 端子接触部电镀材料表面涂层 : 哑光

  • PCB 端子端接区域电镀材料 : 锡

  • 端子基材 : 铜合金

  • 端子接触部长度 : 7.62 mm [ .3 in ]

  • 端子布局 : 直插式

  • 端子形状和构造 : 正方形

  • PCB 端子端接区域电镀材料厚度 : 3.81 – 8.89 µm [ 150 – 350 µin ]

  • 接合方柱尺寸 : 1.14 mm [ .045 in ]

  • 端子接合区域电镀材料厚度 : 3.81 – 8.89 µm [ 150 – 350 µin ]

  • PCB 端子端接区域电镀材料表面涂层 : 哑光

  • 端子底板材料厚度 : 1.27 µm [ 50 µin ]

  • 端子底板材料 : 镍

  • 端子接触部电镀材料 : 锡 (Sn)

  • 端子类型 : 插针

  • 端子额定电流（最大值） (A): 7

端接特性

  • 方形端接柱体和尾部尺寸 : 1.14 mm [ .045 in ]

  • 端接柱体和尾部长度 : 3.18 mm [ .125 in ]

  • PCB 端接方法 : 通孔 - 焊接

机械附件

  • PCB 安装对准类型 : 钉子

  • PCB 安装固定类型 : 公端

  • 接合对准类型 : 极化

  • 接合固定 : 带有

  • 接合固定类型 : 闩锁销

  • 面板安装特性 : 不带

  • PCB 安装固定 : 带有

  • PCB 安装对准 : 带有

  • 连接器安装类型 : 板安装

  • 接合对准 : 带有

壳体特性

  • 外壳材料 : 聚酯 GF

  • 中心线（间距） : 3.96 mm [ .156 in ]

尺寸

  • 连接器长度 : 34.09 mm [ 1.342 in ]

  • 连接器高度 : 13.34 mm [ .525 in ]

  • PCB 厚度（建议） : 1.57 mm [ .062 in ]

使用环境

  • 工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]

操作/应用

  • 电路应用 : 电源

行业标准

  • 与已批准的标准产品兼容 : CSA LR7189, UL E28476

  • 与机构/标准产品兼容 : CSA, UL

  • UL 阻燃性等级 : UL 94V-0

包装特性

  • 封装数量 : 1

  • 封装方法 : 包装
