2-640504-4

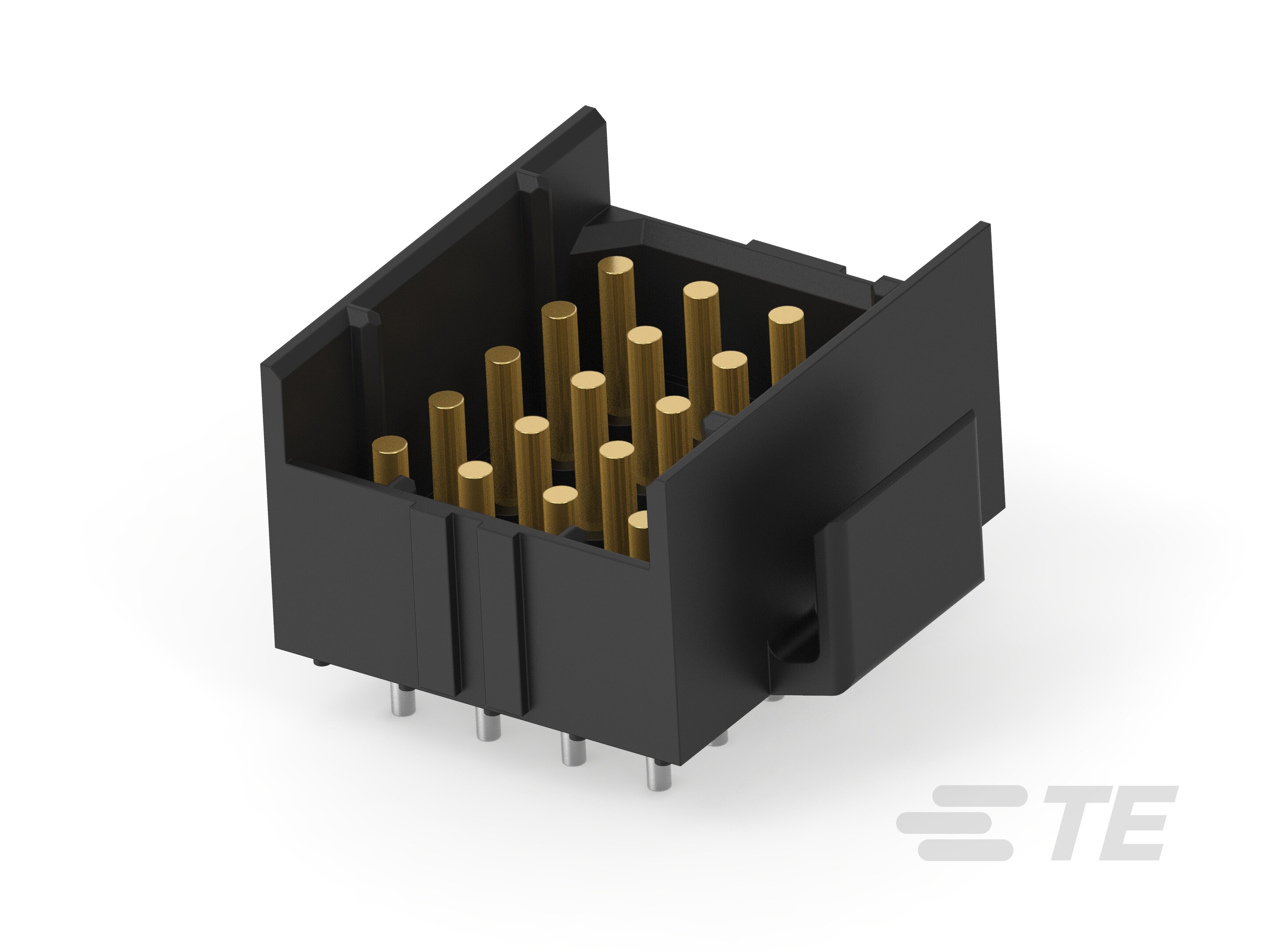

PCB Mount Header, Vertical, Wire-to-Board, 20 Position, 4.2 mm [.165 in] Centerline, Fully Shrouded, Gold (Au), AMP Miniature Rectangular MR

20P MR HDR ASSY VO LF-2-640504-4

2-640504-4

PCB Mount Header, Vertical, Wire-to-Board, 20 Position, 4.2 mm [.165 in] Centerline, Fully Shrouded, Gold (Au), AMP Miniature Rectangular MR

    • AMP
    • AMP 微型矩形连接器
  • TE 内部编号 2-640504-4
  • TE 内部产品描述 20P MR HDR ASSY VO LF

  • PCB 连接器类型 : PCB 安装接头

  • PCB 安装方向 : 垂直

  • 连接器系统 : 线到板

  • 位数 : 20

  • 行数 : 5

查看所有特性
更多 更少

文档

CAD 文件

数据表/目录页

产品规格

机构认证

产品变更通知

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

产品类型特性

  • 连接器形状 : 矩形

  • PCB 连接器类型 : PCB 安装接头

  • 连接器系统 : 线到板

  • 接头类型 : 全部带罩

  • 可密封 : 否

  • 连接器和端子端接到 : 印刷电路板

  • 连接器产品类型 : 连接器组件

结构特性

  • 信号位置数量 : 20

  • 装载位置数量 : 20

  • 列数 : 4

  • PCB 安装方向 : 垂直

  • 位数 : 20

  • 行数 : 5

电气特征

  • 工作电压 (VAC): 250

主体特性

  • 主要产品颜色 : 黑色

接触件特性

  • PCB 端子端接区域电镀材料 : 锡

  • 端子基材 : 磷青铜

  • 端子布局 : 矩阵

  • PCB 端子端接区域电镀材料厚度 : 3.81 µm [ 150 µin ]

  • 端子接合区域电镀材料厚度 : .76 µm [ 30 µin ]

  • 端子底板材料厚度 : 1.27 µm [ 50 µin ]

  • 端子底板材料 : 镍

  • 端子接触部电镀材料 : 金 (Au)

  • 端子类型 : 插针

  • 端子额定电流（最大值） (A): 6

端接特性

  • 端接柱体和尾部长度 : 5.33 mm [ .21 in ]

  • PCB 端接方法 : 通孔 - 焊接

机械附件

  • 接合对准类型 : 极化

  • 接合固定 : 带有

  • 接合固定类型 : 自锁

  • PCB 安装固定 : 不带

  • PCB 安装对准 : 不带

  • 连接器安装类型 : 板安装

  • 接合对准 : 带有

壳体特性

  • 外壳材料 : PA 66

  • 中心线（间距） : 4.2 mm [ .165 in ]

尺寸

  • 连接器长度 : 24.13 mm [ .95 in ]

  • 连接器高度 : 13.46 mm [ .53 in ]

  • PCB 厚度（建议） : 3.05 mm [ .12 in ]

  • 连接器宽度 : 19.94 mm [ .785 in ]

  • 行间距 : 4.19 mm [ .165 in ]

使用环境

  • 工作温度（最大值） : 105 °C [ 221 °F ]

  • 工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]

操作/应用

  • 电路应用 : 电源和信号

行业标准

  • 灼热丝额定值 : 标准件 - 非灼热丝

  • 与已批准的标准产品兼容 : UL E28476

  • UL 等级 : 获得认可

  • 与机构/标准产品兼容 : CSA, UL

  • UL 阻燃性等级 : UL 94V-0

包装特性

  • 封装数量 : 100

  • 封装方法 : Bag
