2-521406-2

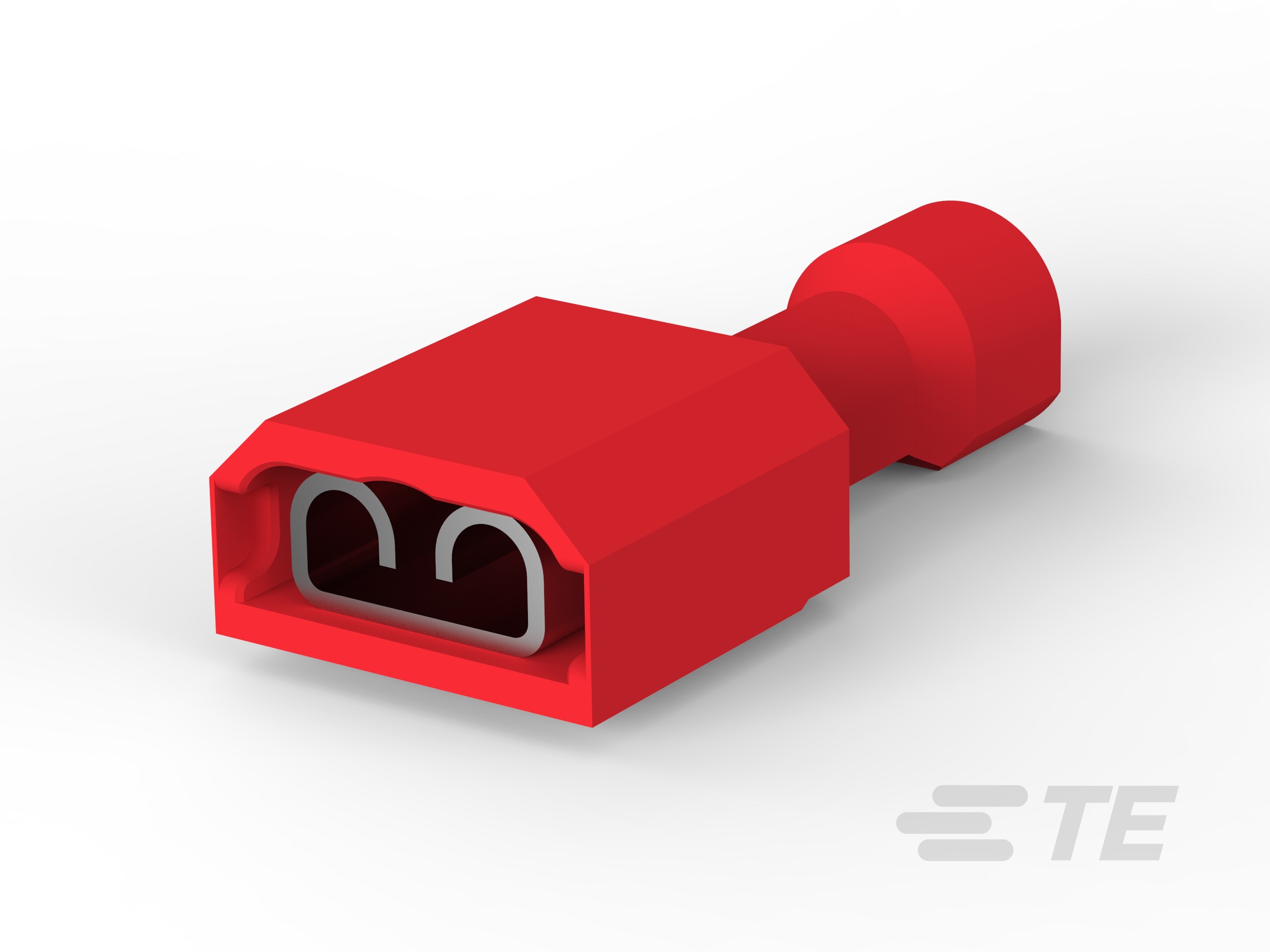

Quick Disconnect Receptacle, Fully Insulated, 22 – 18 AWG, .32 – .82 mm² Wire, 5.21 mm [.205 in] Tab Width, F-Crimp, Straight, Brass, ULTRA-FAST 205

205 ULTRA-FAST RCPT 22-18 TPBR-2-521406-2

2-521406-2

Quick Disconnect Receptacle, Fully Insulated, 22 – 18 AWG, .32 – .82 mm² Wire, 5.21 mm [.205 in] Tab Width, F-Crimp, Straight, Brass, ULTRA-FAST 205

    • Ultra-Fast
    • ULTRA-FAST 205
  • TE 内部编号 2-521406-2
  • TE 内部产品描述 205 ULTRA-FAST RCPT 22-18 TPBR

  • 快速断开端子类型 : 母端

  • 线径 (AWG): 22 – 18

  • 线径 (mm²): .32 – .82

  • 对接公端宽度 : 5.21 mm [ .205 in ]

  • 对接公端厚度 : .51 mm [ .02 in ]

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

机构认证

产品变更通知

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
查看类似产品
产品功能与特性
全选

产品类型特性

  • 端子特性 : 电线停止点

  • 插入力 : 正常

结构特性

  • 连接容量 : 单

  • 与线缆类型兼容 : 分离式导线

电气特征

  • 额定电压 (V): 600

主体特性

  • 绝缘材料 : 尼龙

接触件特性

  • 快速断开端子类型 : 母端

  • 对接公端宽度 : 5.21 mm [ .205 in ]

  • 对接公端厚度 : .51 mm [ .02 in ]

  • 端子方向 : 直式

  • 端子基材 : 黄铜

  • 端子电镀材料 : 锡

  • 压接类型 : F 型压接

  • 压线筒类型 : Closed

端接特性

  • 产品端接到 : 线缆

机械附件

  • 接合固定类型 : 凹点

  • 带导线绝缘 : 带有

尺寸

  • 端子材料厚度 : .41 mm [ .016 in ]

  • 兼容的绝缘直径范围 : 3.43 mm [ .135 in ]

  • 产品长度 : 21.75 mm [ .855 in ]

  • 线径 (AWG): 22 – 18

  • 线径 (mm²): .32 – .82

使用环境

  • 绝缘选项 : 完全绝缘

  • 工组温度范围 : -40 – 110 °C [ -40 – 230 °F ]

行业标准

  • UL 阻燃性等级 : UL 94V-2

  • 与机构/标准产品兼容 : UL

包装特性

  • 封装数量 : 2200

  • 封装方法 : 带/卷

其他

  • 压线筒颜色 : 红色
