产品  描述

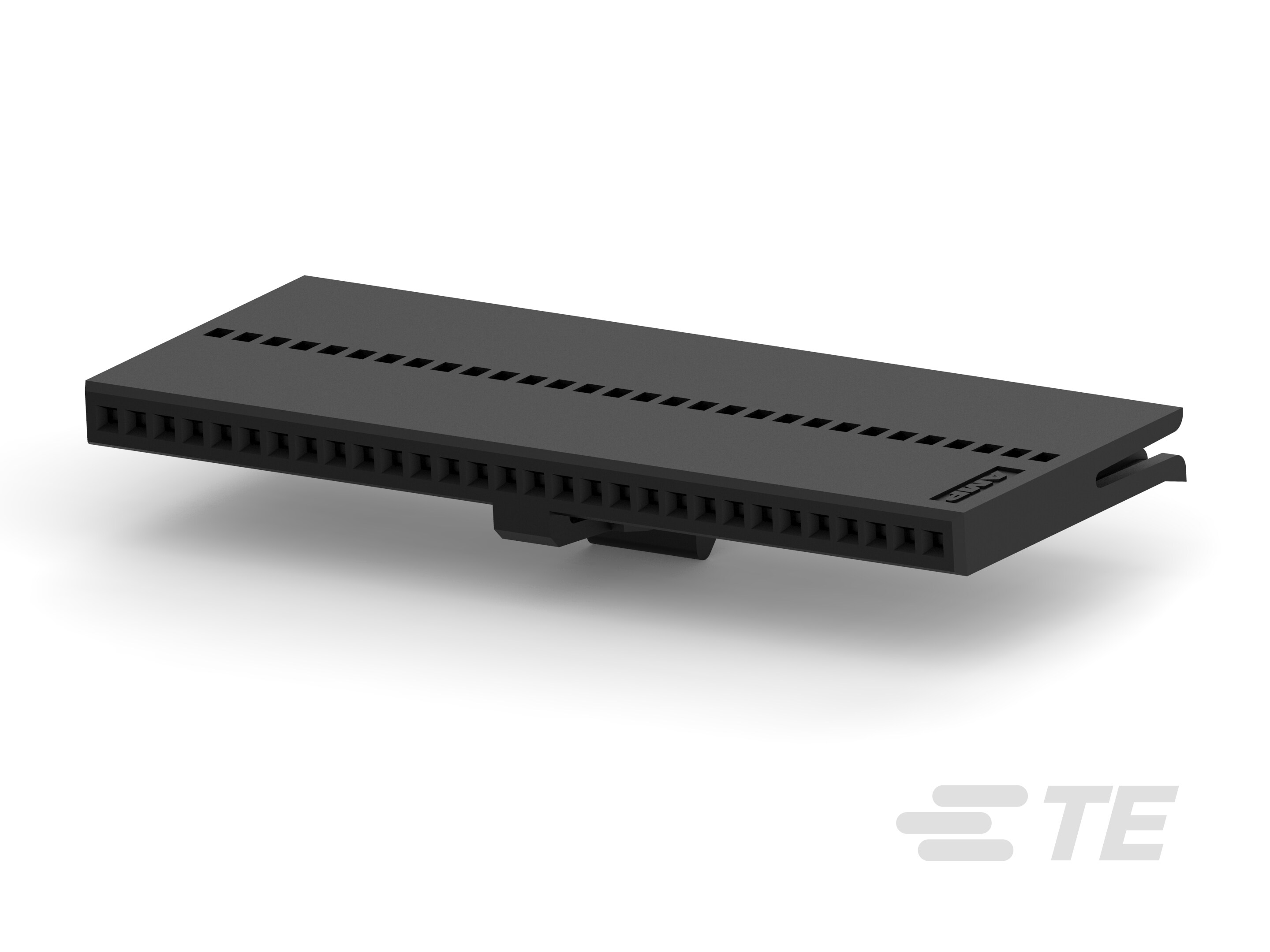

Our connectors for flat flexible cable (FFC) include a wide variety of high density board-to-board, wire-to-board, and wire-to-wire connectors designed for automated assembly. Pin and receptacle housings on .100 [2.54] centerline contact spacing and receptacle housings on .050 [1.27] centerline contact spacing use PCB area efficiently. Receptacle housings not only mate with the pin housings, but also with an array of PC board headers from other TE connector lines, including AMPMODU MTE, AMPMODU .0252 [0.642], AMPMODU System 50, and AMP-LATCH product families. 查看全部 1.27mm FFC 连接器母端外壳 (52)

产品图纸

数据表/目录页

产品规格

特性

产品  描述

Our connectors for flat flexible cable (FFC) include a wide variety of high density board-to-board, wire-to-board, and wire-to-wire connectors designed for automated assembly. Pin and receptacle housings on .100 [2.54] centerline contact spacing and receptacle housings on .050 [1.27] centerline contact spacing use PCB area efficiently. Receptacle housings not only mate with the pin housings, but also with an array of PC board headers from other TE connector lines, including AMPMODU MTE, AMPMODU .0252 [0.642], AMPMODU System 50, and AMP-LATCH product families. 查看全部 1.27mm FFC 连接器母端外壳 (52)

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • 连接器和壳体类型 : 母端, 母端

  • FFC 连接器产品类型 : 外壳

  • 连接器系统 : 线到板

  • Sealable :

  • 连接器和端子端接到 : 电线和电缆

  • 插入力类型 : 正常

结构特性

  • 与线缆类型兼容 : FFC

  • Number of Positions : 30

  • 行数 : 1

电气特征

  • Operating Voltage (VAC): 100

  • 绝缘电阻 (MΩ): 5000

  • 介质耐压(最大值) (VAC): 300

接触件特性

  • 端子类型 : 插座

机械附件

  • 接合固定类型 : 锁闩, 锁闩

  • 接合对准类型 : 极化, 极化

  • 接合固定 : 带有

  • 接合对准 : 带有

  • 面板安装特性 : 不带

  • 连接器安装类型 : 电缆安装(自由悬挂)

壳体特性

  • 外壳材料 : 聚酯

  • 中心线(间距) : 1.27 mm [ .05 in ]

  • FFC 电缆入口 : 直式

  • 壳体颜色 : 黑色

使用环境

  • 工作温度范围 : -55 – 105 °C [ -67 – 221 °F ]

操作/应用

  • 电路应用 : Signal

行业标准

  • UL 阻燃性等级 : UL 94V-0

包装特性

  • 封装数量 : 500

  • 封装方法 : Carton
