2-34071-1

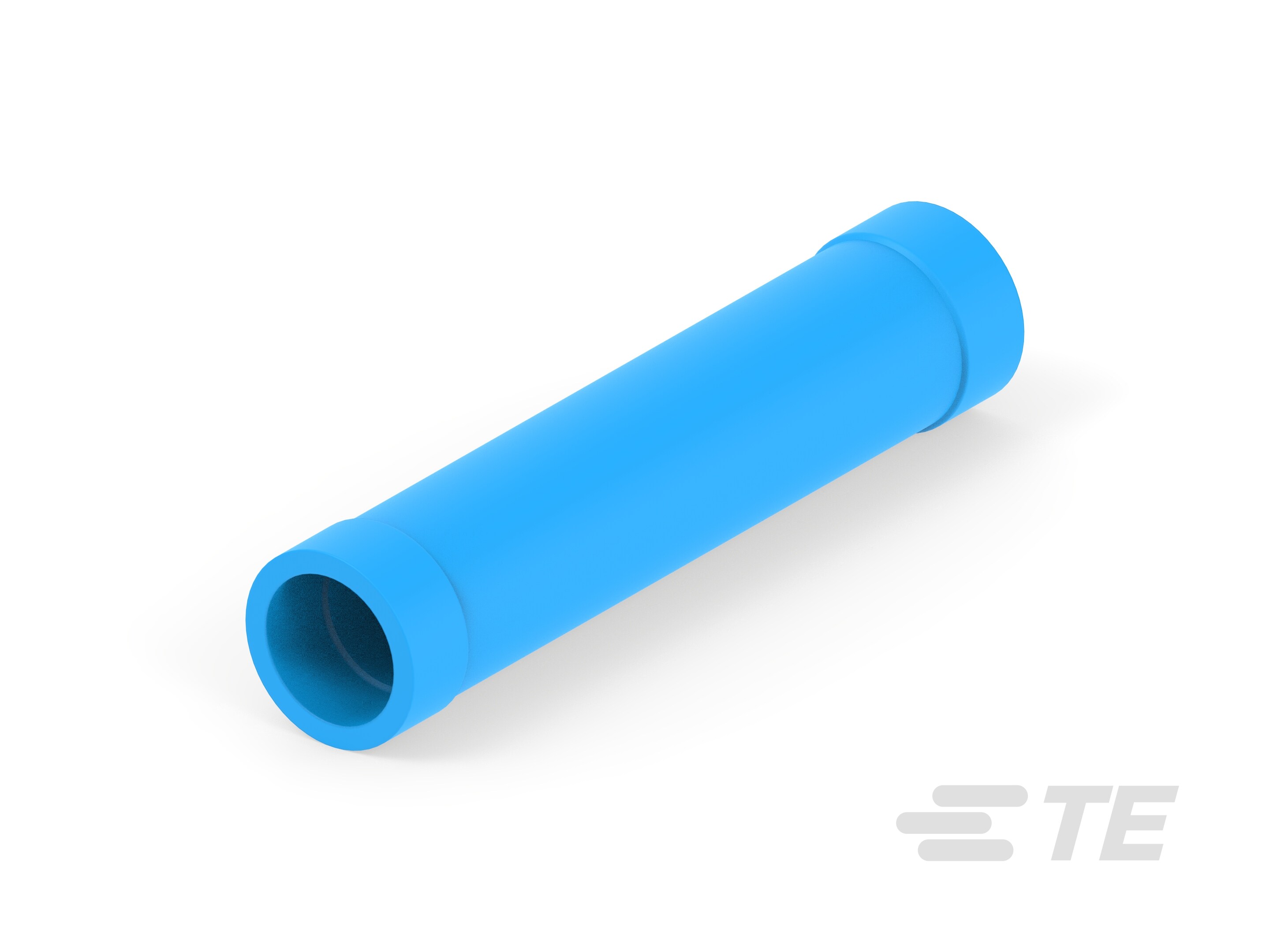

Butt Splice, 16 – 14 AWG, 1.25 – 2 mm² Wire, Serrated, 2050 – 5180 CMA, Copper, Blue, 12 Serration, 1.07 mm [1.065 in] Length, PLASTI-GRIP
2-34071-1
Butt Splice, 16 – 14 AWG, 1.25 – 2 mm² Wire, Serrated, 2050 – 5180 CMA, Copper, Blue, 12 Serration, 1.07 mm [1.065 in] Length, PLASTI-GRIP
-
- PLASTI-GRIP
- TE 内部编号 2-34071-1
- TE 内部产品描述 SPLICE,PG BUTT 16-14,STRAIGHT
-
接头类型 : 对接接头
-
线径 (AWG): 16 – 14
-
线径 (mm²): 1.25 – 2
-
可密封 : 否
-
接头特性 : 锯齿
文档
产品图纸
- SPLICE, BUTT, PLASTI-GRIP WIRE SIZE 16-14 AWG ENG_CD_34071_M4.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2-34071-1_T.pdf 3D
- 下载查看 ENG_CVM_CVM_2-34071-1_T.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2-34071-1_T.3d_igs.zip 英文版本
- ENG_CVM_CVM_2-34071-1_T.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-2161_G.pdf 英文版本
机构认证
- UL 报告 ENG_AAD_UL_E13288_19791001_C.pdf 英文版本
- CSA 认证 ENG_AAD_CSA_164196_6223_1693113_A.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
接头附件类型 : 接头
-
接头类型 : 对接接头
-
可密封 : 否
-
与分离式电线类型兼容 : 实芯, 绞线
-
电线绝缘支持固定类型 : 绝缘支撑
结构特性
-
锯齿数 : 12
-
与线缆类型兼容 : 分离式导线
电气特征
-
工作电压 (V): 600
主体特性
-
绝缘材料 : 乙烯, 铜
-
产品重量 (g): 1.784
-
接头特性 : 锯齿
-
主要产品颜色 : 蓝色
接触件特性
-
端子电镀材料 : 锡
-
端子基材 : 铜
-
压线筒类型 : Closed
机械附件
-
带导线绝缘 : 带有
尺寸
-
线径 (AWG): 16 – 14
-
线径 (mm²): 1.25 – 2
-
兼容的绝缘直径范围 : 4.32 mm [ .17 in ]
-
线径 (CMA): 2050 – 5180
-
产品长度 : 1.07 mm [ 1.065 in ]
使用环境
-
绝缘选项 : 完全绝缘
操作/应用
-
与电线基础材料兼容 : 铜
行业标准
-
符合政府资质的接头 : 否
包装特性
-
封装数量 : 2500
-
封装方法 : 带上安装
