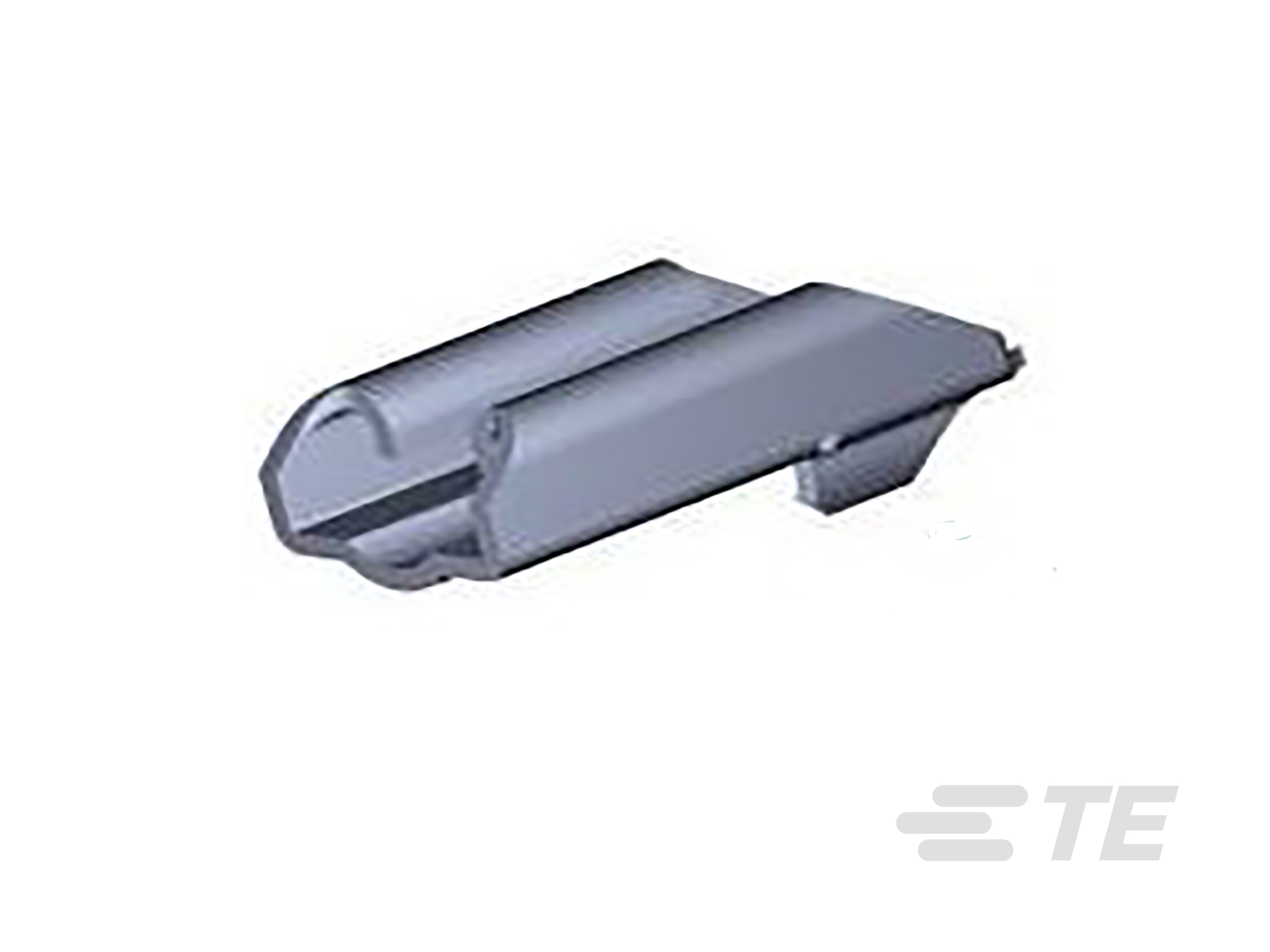

2-330854-5
Termination Point Clip, Terminates To Wire & Cable, 20 AWG, .5 – .6 mm² Wire, Tin, Tin-Lead Wire Termination Plating, Phosphor Bronze, Power Terminals
2-330854-5
Termination Point Clip, Terminates To Wire & Cable, 20 AWG, .5 – .6 mm² Wire, Tin, Tin-Lead Wire Termination Plating, Phosphor Bronze, Power Terminals
-
- TERMI-POINT
- TE 内部编号 2-330854-5
- TE 内部产品描述 MAXI T.P. CLIP
- 别名 ID E03838-000 AMP-2-0330854-5 820C-36335
-
电源终端类型 : 端接点卡箍
-
产品端接到 : 线缆
-
线径 (AWG): 20
-
线径 (mm²): .5 – .6
-
端子接触部电镀材料 : 锡
文档
产品图纸
- termi-point clip .031x.093 system ENG_CD_330854_P2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2-330854-5_AH.pdf 3D
- 下载查看 ENG_CVM_CVM_2-330854-5_AH.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2-330854-5_AH.3d_igs.zip 英文版本
- ENG_CVM_CVM_2-330854-5_AH.3d_stp.zip 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 线缆
接触件特性
-
对接公端宽度 : 2.36 mm [ .093 in ]
-
对接公端厚度 : .79 mm [ .031 in ]
-
端子底板材料 : 锡
-
端子接触部电镀材料 : 锡
-
端子接合区域电镀材料厚度 : .762 µm [ 30 µin ]
-
导线端子端接区域电镀材料 : 锡铅
-
端子基材 : 磷青铜
包装特性
-
封装数量 : 250
-
封装方法 : 卡箍/卷
产品类型特性
-
电源终端类型 : 端接点卡箍
尺寸
-
线径 (AWG): 20
-
线径 (mm²): .5 – .6
其他
-
欧盟 RoHS 符合性 : 合规
-
欧盟 ELV 符合性 : 合规
