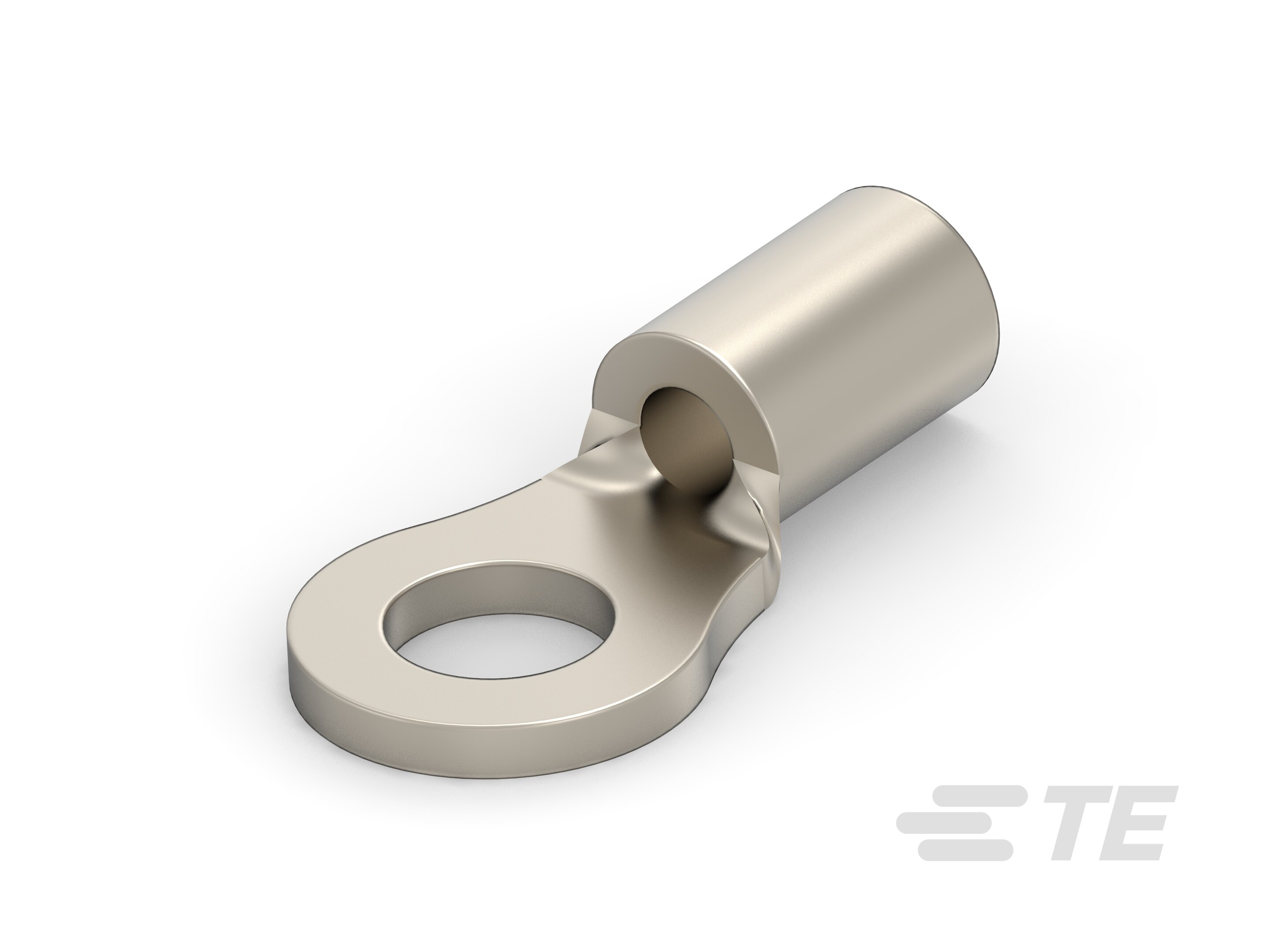

2-321884-2
Closed Ring Tongue Terminal, 22 – 16 AWG, M2.5 Stud, 3.02 mm [.119 in] Stud Diameter, Closed Barrel, Straight, Unplated Plating, Uninsulated
2-321884-2
Closed Ring Tongue Terminal, 22 – 16 AWG, M2.5 Stud, 3.02 mm [.119 in] Stud Diameter, Closed Barrel, Straight, Unplated Plating, Uninsulated
-
- SOLISTRAND
- TE 内部编号 2-321884-2
- TE 内部产品描述 TERM, RT, STRAT, SOLIS, HT, 22-16, #4
-
环形端子产品类型 : 闭环舌形端子
-
线径 (AWG): 22 – 16
-
线径 (mm²): .3 – 1.42
-
线径 (CMA): 509 – 3260
-
螺钉尺寸 : M2.5
文档
产品图纸
- TERMINAL, RING TONGUE, HIGH TEMPERATURE, STRATO-THERM ENG_CD_321884_D3.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2-321884-2_M.pdf 3D
- 下载查看 ENG_CVM_CVM_2-321884-2_M.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2-321884-2_M.3d_igs.zip 英文版本
- ENG_CVM_CVM_2-321884-2_M.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-2162_D.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
包装特性
-
封装数量 : 5000
-
封装方法 : 带上安装
行业标准
-
符合政府资质的端子 : 否
机械附件
-
带导线绝缘 : 不带
主体特性
-
产品重量 (g): 4.536
结构特性
-
孔数 : 1
产品类型特性
-
环形端子产品类型 : 闭环舌形端子
-
螺钉尺寸 : M2.5
-
可密封 : 否
-
电线绝缘支持固定类型 : 非绝缘支撑
接触件特性
-
压线筒类型 : Closed
-
端子方向 : 直式
-
端子电镀材料 : 无镀层
尺寸
-
线径 (AWG): 22 – 16
-
线径 (mm²): .3 – 1.42
-
线径 (CMA): 509 – 3260
-
螺钉直径 : 3.02 mm [ .119 in ]
-
舌厚 : .79 mm [ .031 in ]
-
产品长度 : 11.4 mm [ .449 in ]
-
压线筒内径 : 1.55 mm [ .061 in ]
使用环境
-
绝缘选项 : 非绝缘
其他
-
欧盟 RoHS 符合性 : 合规
-
欧盟 ELV 符合性 : 合规
