2-292236-2

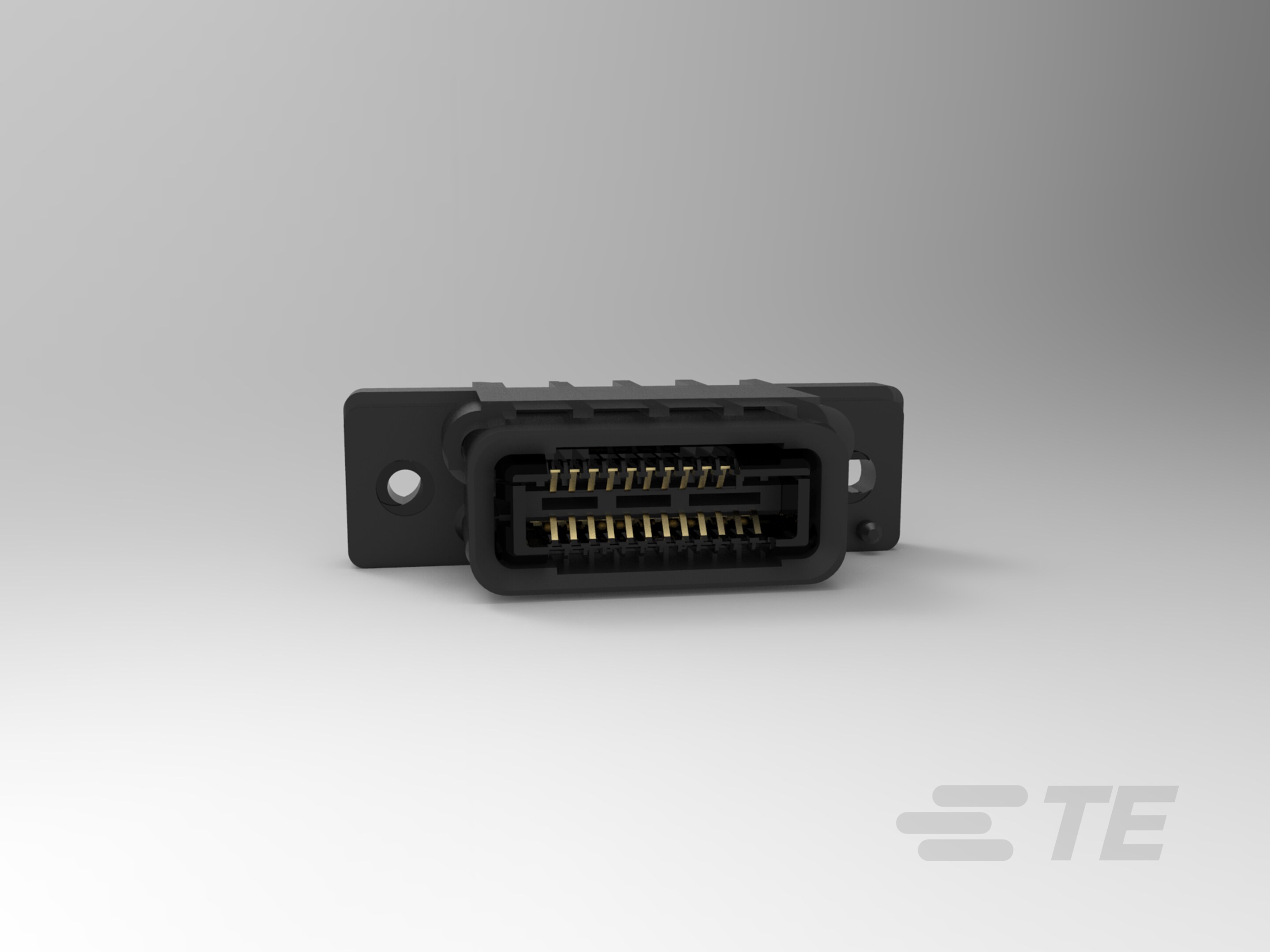

Connector Assembly, Receptacle, Crimp/IDC, Wire-to-Wire, 22 Position, 1.5 mm [.059 in] Centerline, Rectangular Wire & Cable Connectors & Housings
2-292236-2
Connector Assembly, Receptacle, Crimp/IDC, Wire-to-Wire, 22 Position, 1.5 mm [.059 in] Centerline, Rectangular Wire & Cable Connectors & Housings
- TE 内部编号 2-292236-2
- TE 内部产品描述 1.5 MINI CT DRAWER 22P REC
- 所有 小型 CT 抽屉式母端外壳 (16)
-
连接器产品类型 : 连接器组件
-
连接器和壳体类型 : 母端
-
接合固定 : 不带
-
线缆端接方法 : 压接/IDC
-
连接器系统 : 线到线
文档
产品图纸
- RECEPTACLE ASS?Y FOR DC TYPE 1.5mm PITCH MINI CT DRAWER CONNECTOR 英文版本
- RECEPTACLE ASS?Y FOR DC TYPE 1.5mm PITCH MINI CT DRAWER CONNECTOR ENG_CD_292236_A1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2-292236-2_B.pdf 3D
- 下载查看 ENG_CVM_CVM_2-292236-2_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2-292236-2_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_2-292236-2_B.3d_stp.zip 英文版本
数据表/目录页
- Low Power Drawer Connectors QRG ENG_DS_1-1773888-2_LowPowerDrawer_QRG_1116.pdf 英文版本
产品规格
- 产品规格 ENG_SS_108-60026_A.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器产品类型 : 连接器组件
-
连接器和壳体类型 : 母端
-
连接器系统 : 线到线
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 22
-
行数 : 2
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
端子额定电流（最大值） (A): 1
端接特性
-
线缆端接方法 : 压接/IDC
机械附件
-
接合固定 : 不带
-
连接器安装类型 : 面板安装
壳体特性
-
中心线（间距） : 1.5 mm [ .059 in ]
尺寸
-
行间距 : 4 mm [ .157 in ]
使用环境
-
工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]
操作/应用
-
电路应用 : Signal
包装特性
-
封装方法 : 零散零件
