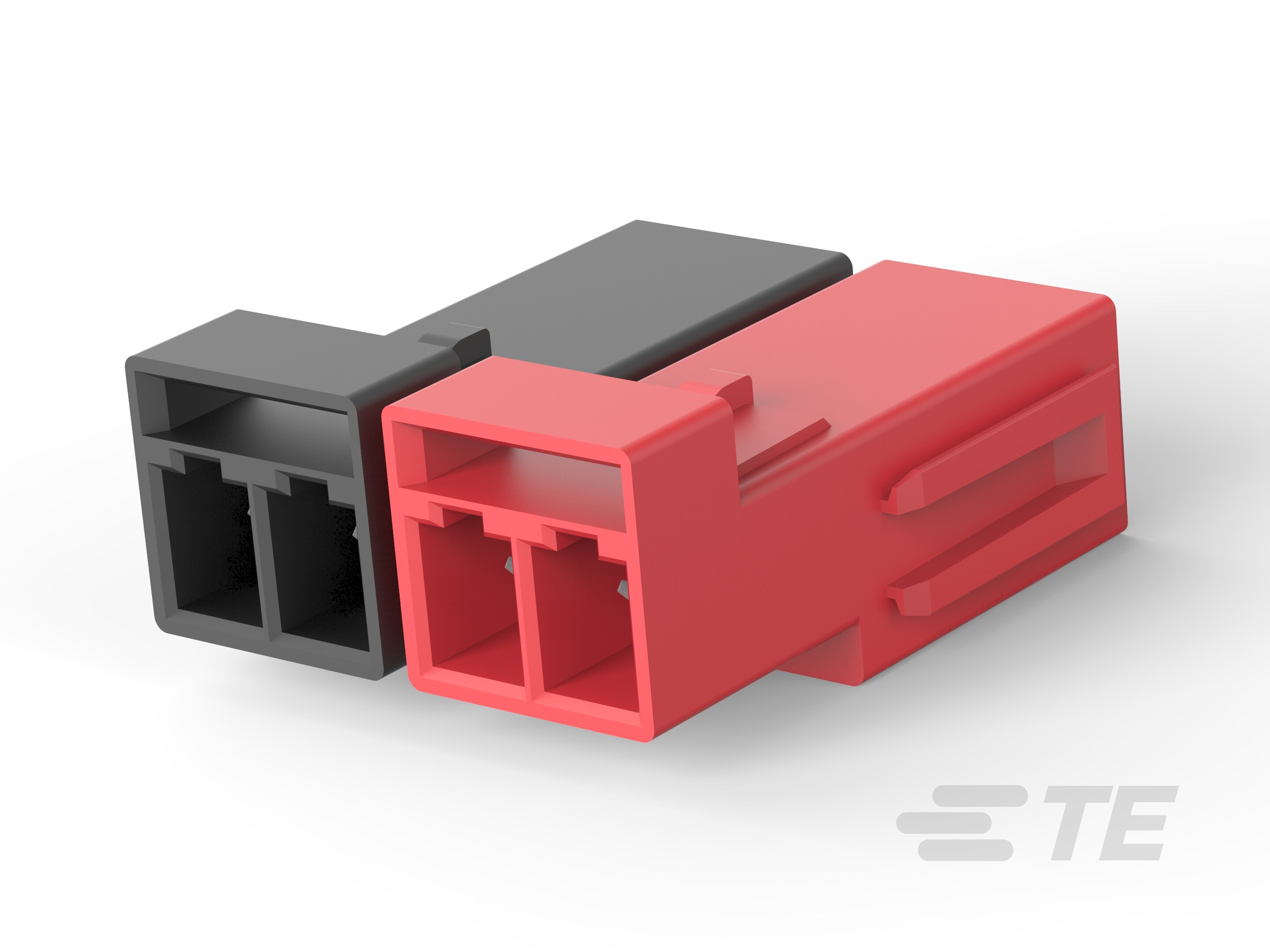

2-2834049-2
4 Position Ballast Connector, Connector, Poke-In, Wire-to-Wire, 4.5 mm Centerline, Wire & Cable, 16 – 22 AWG, LIGHT-N-LOK Ballast Connector
2-2834049-2
4 Position Ballast Connector, Connector, Poke-In, Wire-to-Wire, 4.5 mm Centerline, Wire & Cable, 16 – 22 AWG, LIGHT-N-LOK Ballast Connector
-
- LIGHT-N-LOK
- LIGHT-N-LOK 镇流器连接器
- TE 内部编号 2-2834049-2
- TE 内部产品描述 REC MOD, 2P LATCHED POKE-IN WTW CONN.B+R
-
照明产品类型 : 连接器
-
线缆端接方法 : 插入式
-
连接器系统 : 线到线
-
位数 : 4
-
中心线（间距） (mm): 4.5
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2-2834049-2_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2-2834049-2_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2-2834049-2_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2-2834049-2_A.3d_stp.zip 英文版本
数据表/目录页
- Instruction sheet for 2P latched wire to wire poke in connector ENG_DS_408-137159_B.pdf 英文版本
- 2 Position Wire-to-Wire Disconnect flyer (Chinese) ENG_DS_1-1773886-4_2P_W2W_Disconnect_CN_0517.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-137159_C.pdf 英文版本
- 产品规格 ENG_SS_108-137159_A.pdf 英文版本
机构认证
- UL 报告 ENG_AAD_UL_E28476_20160414_A.pdf 英文版本
- ENG_AAD_UL_E308110-20160822_A.pdf 英文版本
- TUV 认证 ENG_AAD_TUV-137159_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品功能与特性
全选
产品类型特性
-
照明产品类型 : 连接器
-
连接器系统 : 线到线
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
行数 : 1
-
位数 : 4
电气特征
-
工作电压（最大值） (VAC): 600
接触件特性
-
端子额定电流（最大值） (A): 9
端接特性
-
线缆端接方法 : 插入式
机械附件
-
接合对准 : 带有
壳体特性
-
中心线（间距） (mm): 4.5
尺寸
-
线径 (AWG): 16 – 22
使用环境
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
行业标准
-
与已批准的标准产品兼容 : UL 1977
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装数量 : 300
-
封装方法 : 零散零件
