HCP10DTD5L04

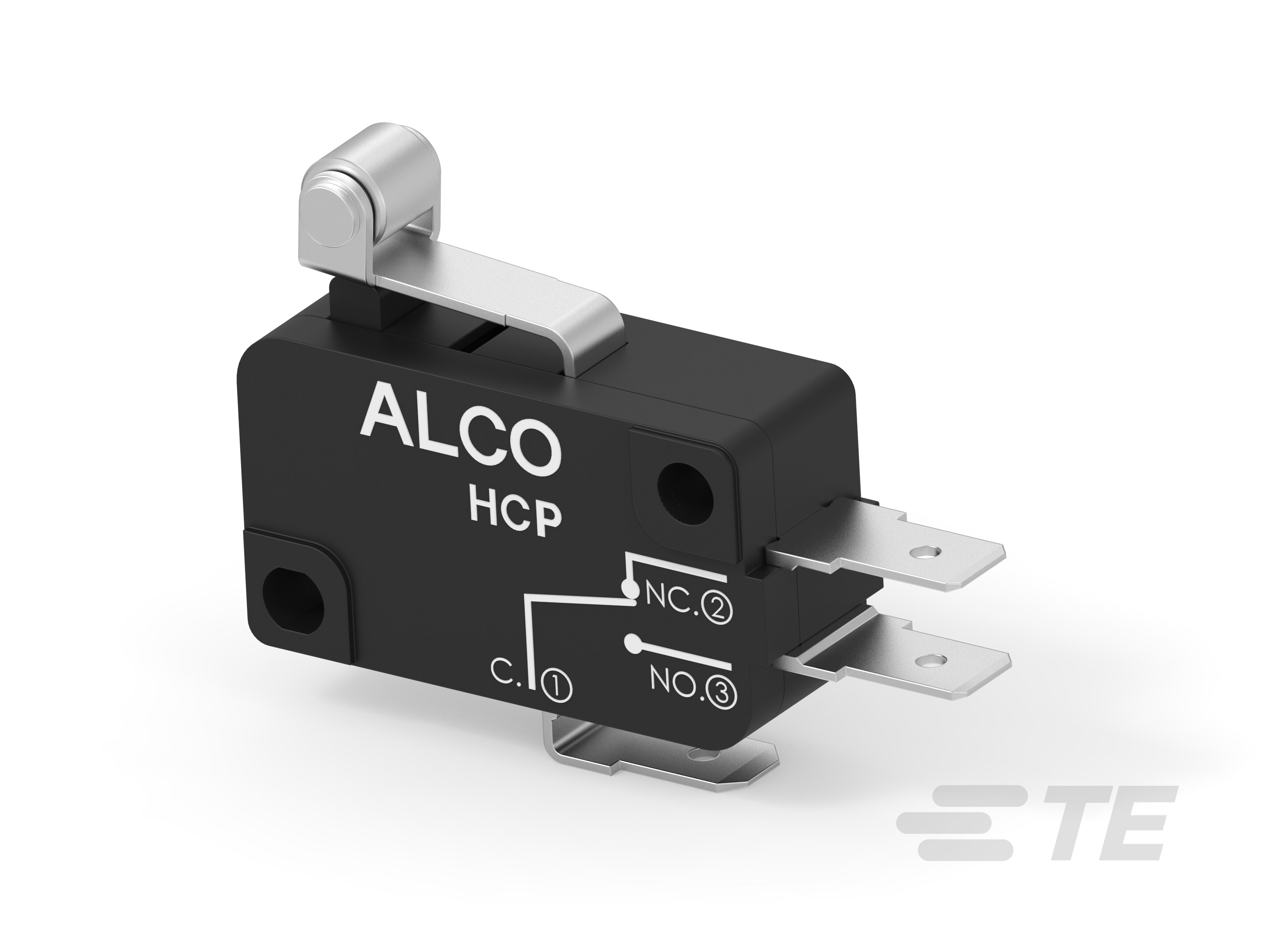

10 A Snap Action Switch, Single Pole - Double Throw Configuration (Pole-Throw), Short Roller, 125 VAC / 250 VAC, 170 g [5.996 oz] Operating Force
HCP10DTD5L04
10 A Snap Action Switch, Single Pole - Double Throw Configuration (Pole-Throw), Short Roller, 125 VAC / 250 VAC, 170 g [5.996 oz] Operating Force
- TE 内部编号 2-2439028-3
- TE 内部产品描述 HCP10A, Lgt Force,0.187 Term. Sht Roller
-
触点额定电流 (A): 10
-
配置（极掷） : 单极 - 双掷
-
致动器种类 : 短滚转机
-
工作电压 (VAC): 125, 250
-
操作力 : 170 g [ 5.996 oz ]
文档
产品图纸
- 10 A HIGH CURRENT SNAP ACTION SWITCH ENG_CD_2439028_1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2-2439028-3_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2-2439028-3_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2-2439028-3_A.3d_stp.zip 英文版本
- ENG_CVM_CVM_2-2439028-3_A.2d_dxf.zip 英文版本
数据表/目录页
- ALCOSWITCH_HCP_SERIES ENG_DS_ALCOSWITCH_HCP_SERIES_5.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
致动器种类 : 短滚转机
-
开关种类 : 小型
-
开关连接类型 : 快速连接端子
结构特性
-
操作位置 : 20.7 mm [ .814 in ]
-
配置（极掷） : 单极 - 双掷
电气特征
-
触点额定电流 (A): 10
-
工作电压 (VAC): 125, 250
主体特性
-
运动微分 : .45 mm [ .017 in ]
-
释放力 : 25 g [ .881 oz ]
-
产品方向 : 垂直
尺寸
-
预行程 : 2.7 mm [ .106 in ]
操作/应用
-
操作力 : 170 g [ 5.996 oz ]
其他
-
超程 : 1.1 mm [ .043 in ]
