2-2382946-2

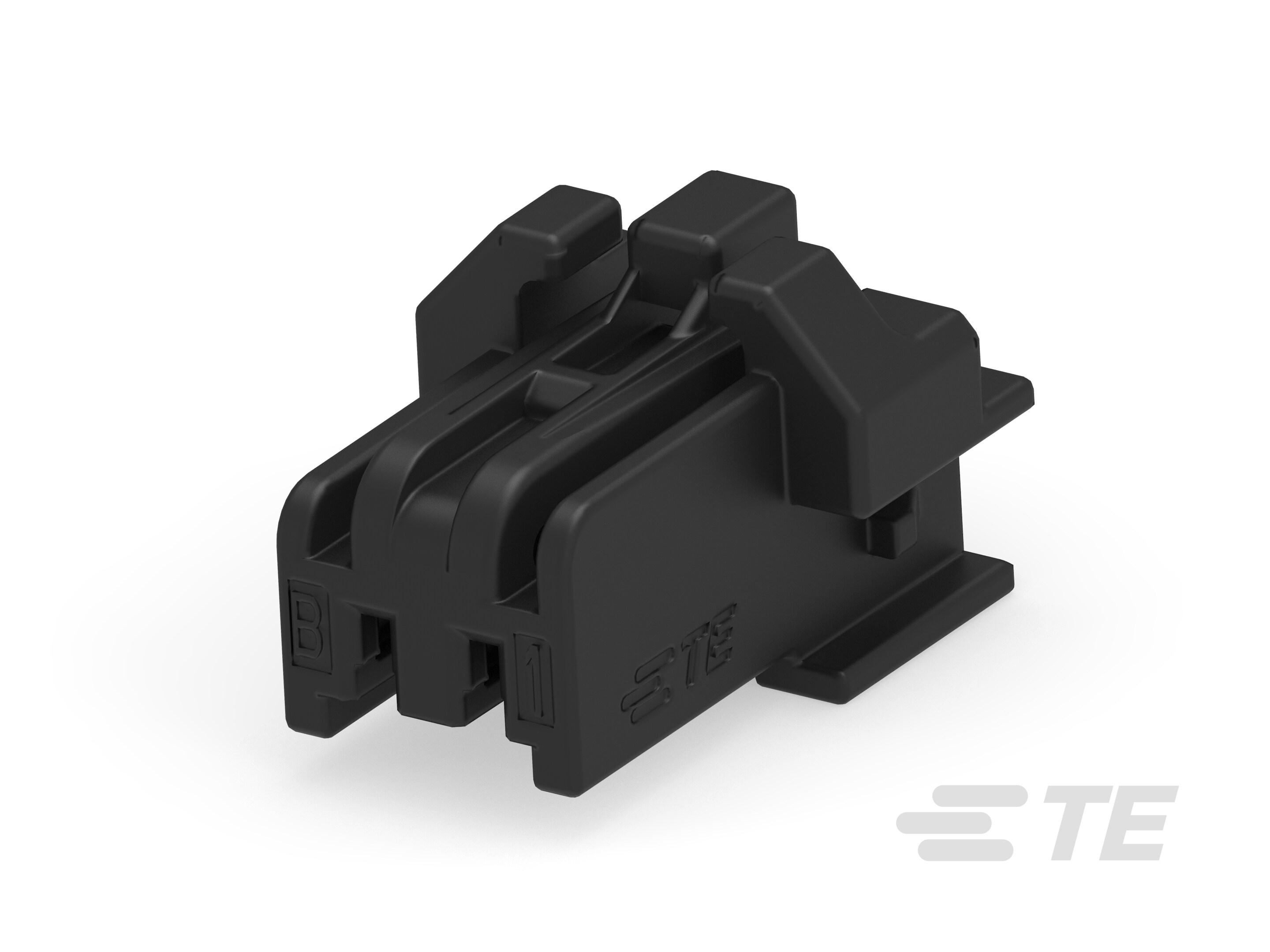

Housing, Plug, Wire-to-Board, 2 Position, 1.5 mm [.059 in] Centerline, Crimp, 1 Row, Black, Wire & Cable, Signal, GRACE INERTIA 1.5
2-2382946-2
Housing, Plug, Wire-to-Board, 2 Position, 1.5 mm [.059 in] Centerline, Crimp, 1 Row, Black, Wire & Cable, Signal, GRACE INERTIA 1.5
-
- GRACE INERTIA
- GRACE INERTIA 1.5
- TE 内部编号 2-2382946-2
- TE 内部产品描述 SGI 1.5 Plug HSG, 2P, Key B, Black
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 插头
-
连接器系统 : 线到板
-
位数 : 2
-
中心线（间距） : 1.5 mm [ .059 in ]
文档
产品图纸
- PLUG HOUSING, CRIMP VERSION SGI 1.50 ENG_CD_2382946_A1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2-2382946-2_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2-2382946-2_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2-2382946-2_A.3d_stp.zip 英文版本
- ENG_CVM_CVM_2-2382946-2_A.3d_igs.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-106497_A1.pdf 英文版本
- 产品规格 ENG_SS_108-106451_A2.pdf 英文版本
- 合格检测报告 ENG_SS_501-106451_B.pdf 英文版本
机构认证
- VDE 证书 ENG_AAD_VDE_CERT_40048197_C1_A-3.pdf 英文版本
- UL 报告 ENG_AAD_UL_CERT_E28476_20180105_C1_D-3.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 插头
-
连接器系统 : 线到板
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 2
-
行数 : 1
电气特征
-
介质耐压（最大值） (VAC): 500
-
绝缘电阻 (MΩ): 500
-
端接电阻 (mΩ): 20
-
工作电压 (VAC): 50
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
端子额定电流（最大值） (A): 2
端接特性
-
线缆端接方法 : 压接
机械附件
-
接合固定 : 带有
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : 尼龙
-
中心线（间距） : 1.5 mm [ .059 in ]
使用环境
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
操作/应用
-
电路应用 : Signal
行业标准
-
灼热丝额定值 : GWEPT 750°C（无火焰）
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装方法 : 零散零件
