2-2377481-1

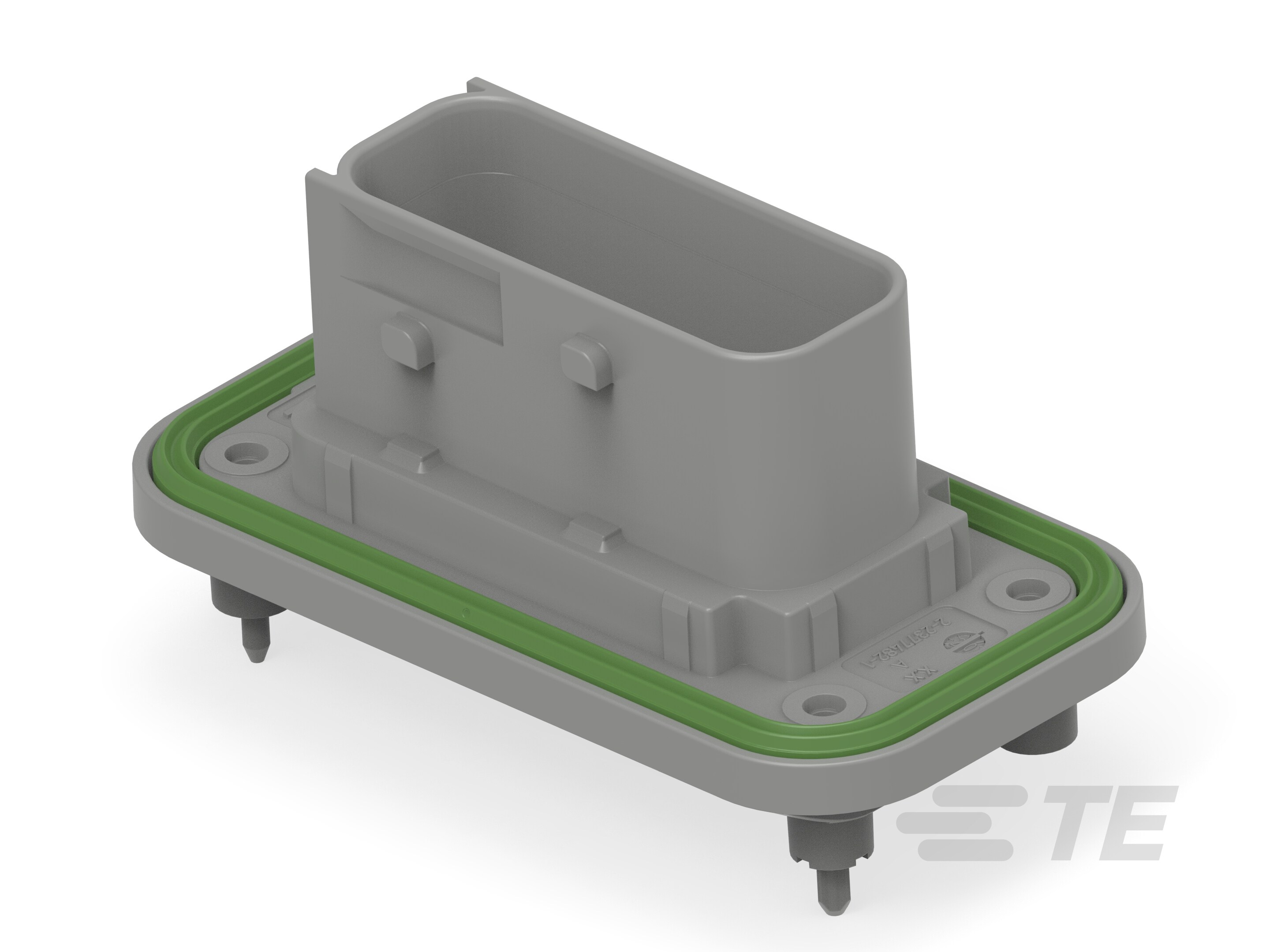

Vertical, Wire-to-Board, 18 Position, 2 Rows, Silver (Ag), Sealable, Printed Circuit Board, Signal, Gray, Panel Mount
2-2377481-1
Vertical, Wire-to-Board, 18 Position, 2 Rows, Silver (Ag), Sealable, Printed Circuit Board, Signal, Gray, Panel Mount
- TE 内部编号 2-2377481-1
- TE 内部产品描述 18POS,TAB1.5X0.64,HDR ASSY,180DEG,COD B
- 所有 Heavy Duty Sealed Connector Headers (18)
-
PCB 安装方向 : 垂直
-
PCB 端接方法 : 通孔 - 焊接
-
可密封 : 是
-
连接器和端子端接到 : 印刷电路板
-
电路应用 : Signal
文档
产品图纸
- 18POS, TAB 1.5X0.64, HDR ASSY, 180DEG 18pol, Tab 1.5x0.64, Stiftwanne, 180 Grad ENG_CD_2377481_A3.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2-2377481-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2-2377481-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2-2377481-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2-2377481-1_A.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-94684_A1.pdf 英文版本
- 产品规格 ENG_SS_108-94808_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器产品类型 : 连接器组件
-
可密封 : 是
-
连接器和端子端接到 : 印刷电路板
结构特性
-
PCB 安装方向 : 垂直
主体特性
-
连接器和键控代码 : B
-
主要产品颜色 : 灰色
端接特性
-
PCB 端接方法 : 通孔 - 焊接
机械附件
-
连接器安装类型 : 面板安装
使用环境
-
工作温度（最大值） : 140 °C [ 284 °F ]
-
工组温度范围 : -40 – 140 °C [ -40 – 284 °F ]
操作/应用
-
电路应用 : Signal
包装特性
-
封装数量 : 1
