AVH25LSSFE1B122604

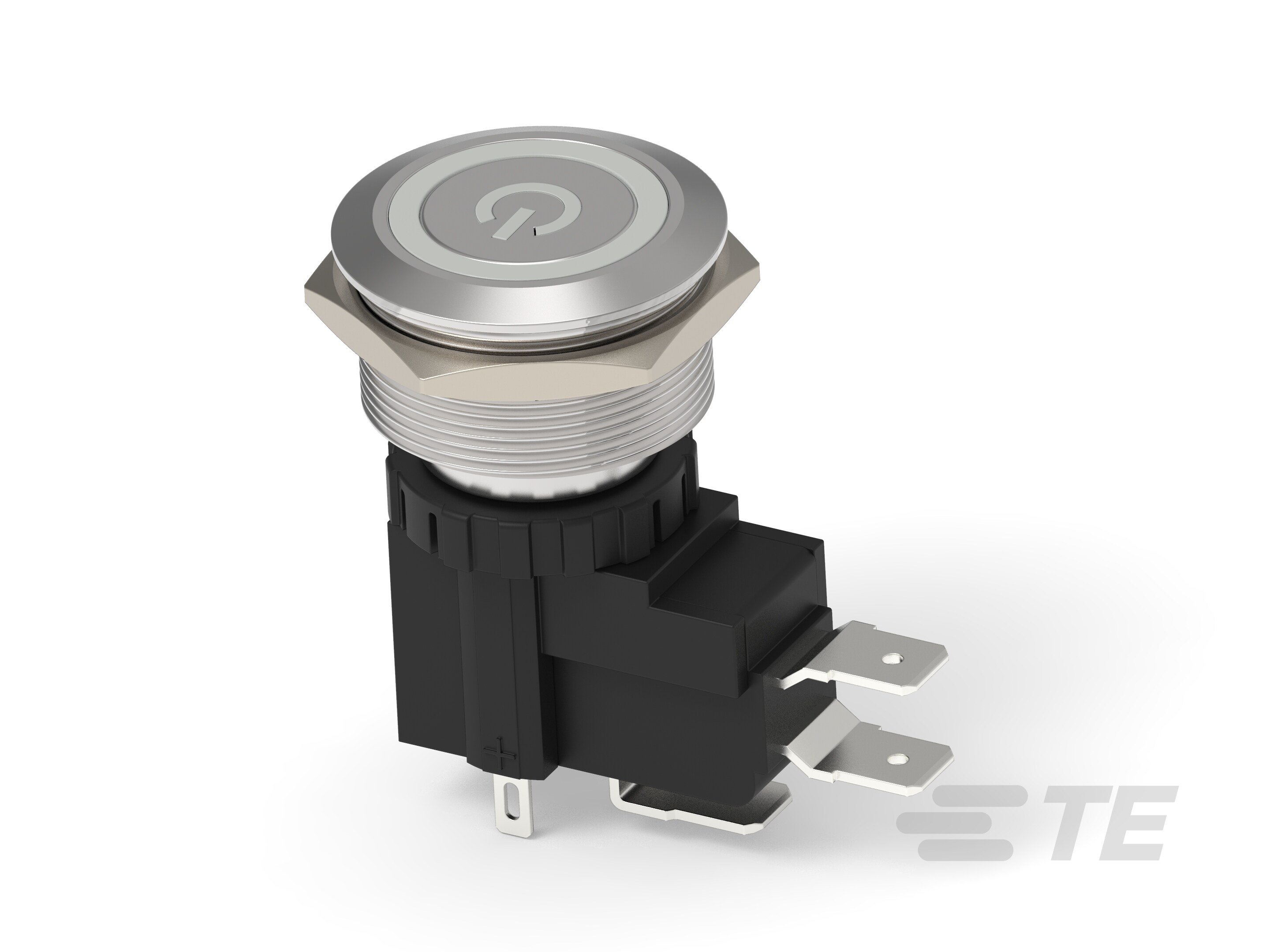

Anti-Vandal Switch, Single Pole - Double Throw Configuration (Pole-Throw), Single Actuator, Flush Actuator, Illuminated, Alcoswitch AVH25
AVH25LSSFE1B122604
Anti-Vandal Switch, Single Pole - Double Throw Configuration (Pole-Throw), Single Actuator, Flush Actuator, Illuminated, Alcoswitch AVH25
-
- Alcoswitch
- Alcoswitch AVH25
- TE 内部编号 2-2364703-6
- TE 内部产品描述 AVH25 FLT SS LK R+P R&B 12V26A
-
按钮开关产品类型 : 防破坏开关
-
配置（极掷） : 单极 - 双掷
-
致动器数量 : 单
-
致动器外形 : 齐平
-
套管种类 : 螺纹
文档
产品图纸
- AVH25 FLT SS ENG_CD_2364703_2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2-2364703-6_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2-2364703-6_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2-2364703-6_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2-2364703-6_A.3d_stp.zip 英文版本
数据表/目录页
- AVH Series -Anti-Vandal High Current Pushbutton Switches ENG_DS_2364568-0_C.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
开关连接类型 : 接线片
-
按钮开关产品类型 : 防破坏开关
-
照明 : 带有
-
致动器种类 : 齐平驱动器
结构特性
-
面板切口尺寸 : 25.2 mm [ .99 in ]
-
配置（极掷） : 单极 - 双掷
-
致动器数量 : 单
-
微动 : 不带
-
支撑架 : 不带
-
开关反馈类型 : 触觉和听觉
-
操作功能 : 1 NO 和 1 NC, 开开
电气特征
-
触点额定电流 (A): 26
-
工作电压范围 (VAC): 250
主体特性
-
驱动力 : 205 – 510 g [ 7.2 – 18 oz ]
-
产品方向 : 垂直直角
-
致动器材料 : 钢
-
密封方法 : 橡胶 O 形环
-
外壳材料 : 不锈钢
-
致动器外形 : 齐平
-
套管种类 : 螺纹
-
套管螺纹尺寸 : M25 x 1
-
致动器颜色 : 银
接触件特性
-
端子基材 : 铜合金
-
开关端子电镀材料 : 银
机械附件
-
固定方法 : Screw-On
壳体特性
-
小尺寸 : 是
-
工艺密封 : 否
尺寸
-
套管直径 : 25 mm [ .98 in ]
-
套管长度 : 17.3 mm [ .68 in ]
-
帽直径 : 19.8 mm [ .78 in ]
使用环境
-
工组温度范围 (°C): -25 – 85
行业标准
-
IP 等级 : IP67
包装特性
-
封装方法 : 零散零件
