文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2-2363696-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2-2363696-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2-2363696-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2-2363696-1_A.3d_stp.zip 英文版本
数据表/目录页

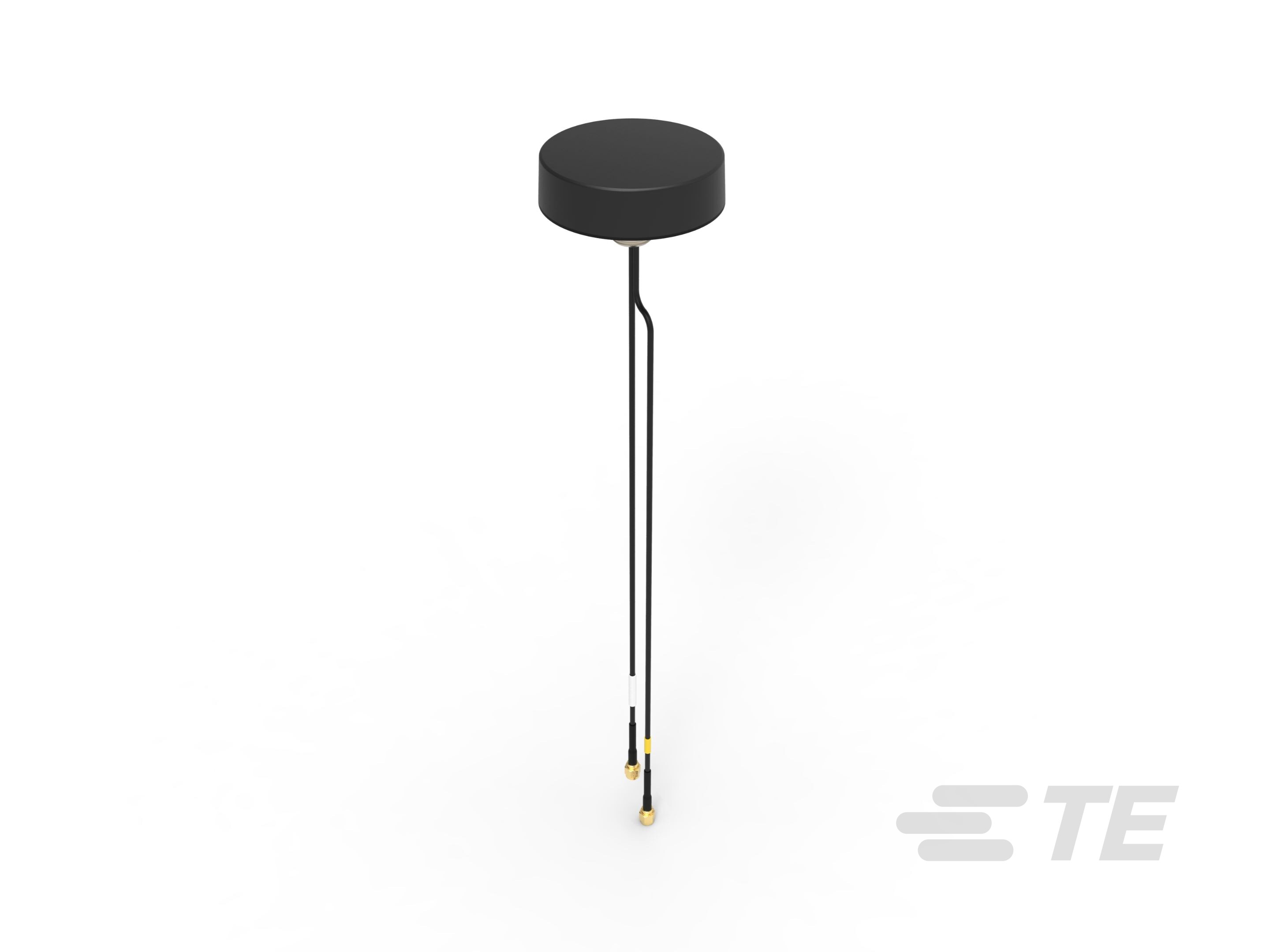

- MULTI FUNCTION PUCK ANTENNA ENG_DS_2363696_A2.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品功能与特性
全选
产品类型特性
-
天线产品类型 : 天线
结构特性
-
天线种类 : 外壳
电气特征
-
VSWR（最大值） : <2.5:1
-
天线操作 : 无源
-
阻抗 (Ω): 50
信号特征
-
增益（最大值） (dB): 2
-
频段 (MHz): 698 – 960 | 1710 – 3800
机械附件
-
极化 : 垂直线性
尺寸
-
电缆绝缘直径（最大值） : 2.8 mm [ .11 in ]
-
电缆长度 : 3 m [ 9.84 ft ]
-
产品高度 : 22.5 mm [ 1.905 in ]
-
产品直径 : 80 mm [ 3.14 in ]
操作/应用
-
无线标准 : LTE、UMTS、美国双频段、欧盟三频段和 WCDMA | 欧盟双频段 | 欧盟蜂窝 | 美国双频段和欧盟双频段和 WCDMA
-
天线环境 : 室外
产品供货情况
-
适用区域 : 全球
包装特性
-
封装方法 : 袋和盒
其他
-
精度级别 : 标准
