2-2356631-1

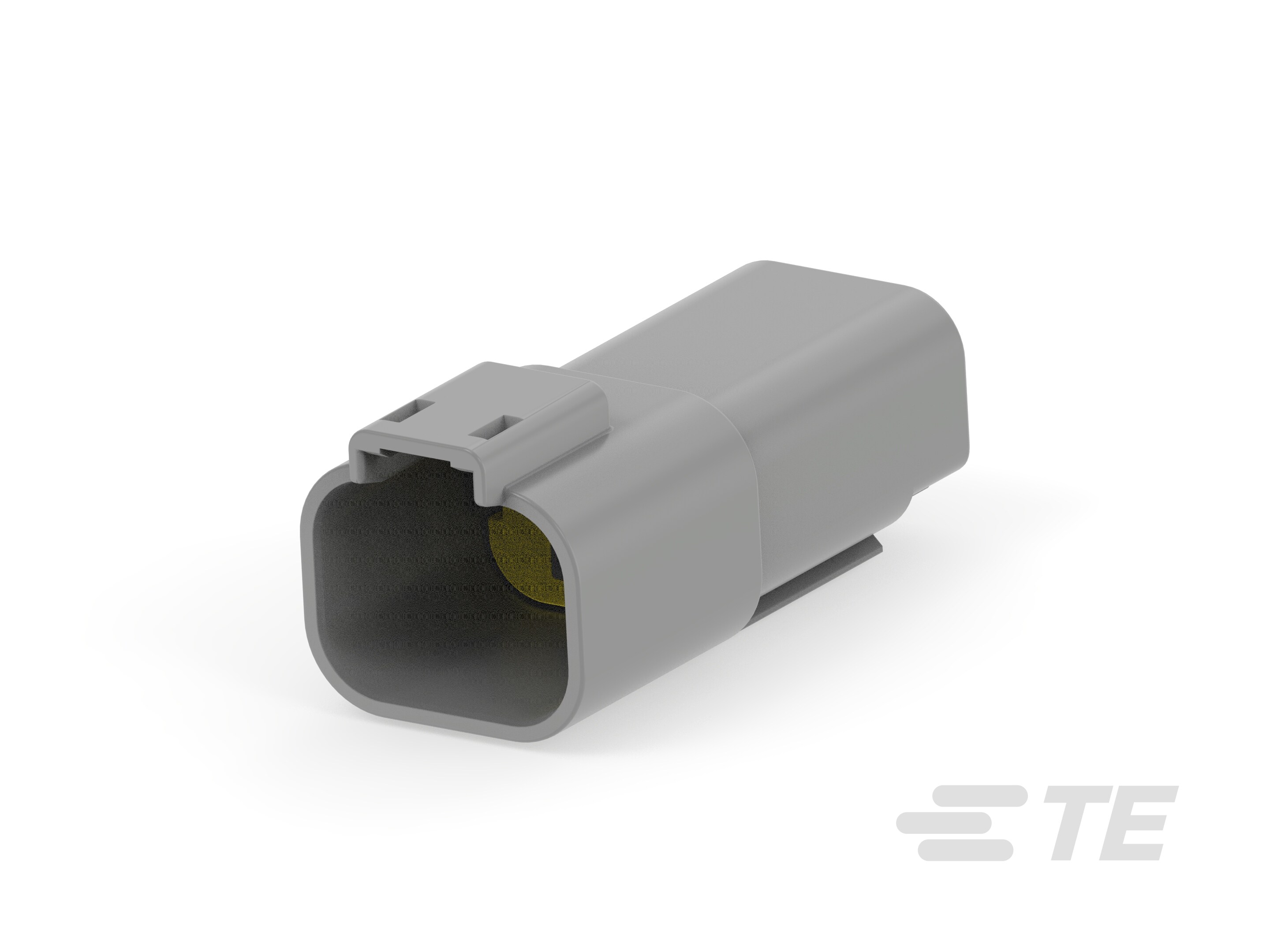

4 Position Housing, Housing for Male Terminals, Wire-to-Wire, 5 mm [.197 in] Centerline, Sealable, Gray, Wire & Cable, Power, Superseal Pro
2-2356631-1
4 Position Housing, Housing for Male Terminals, Wire-to-Wire, 5 mm [.197 in] Centerline, Sealable, Gray, Wire & Cable, Power, Superseal Pro
-
- AMP
- Superseal Pro
- TE 内部编号 2-2356631-1
- TE 内部产品描述 4POS,MCON 1.2,TAB HSG ASSY,SLD,COD A
-
位数 : 4
-
连接器和壳体类型 : 公端子护套
-
对接公端宽度 : 1.2 mm [ .047 in ]
-
连接器系统 : 线到线
-
中心线（间距） : 5 mm [ .197 in ]
文档
产品图纸
- SUPERSEAL PRO 4POS,RECP. ASSEMBLY MCON1.2,CB TEMINAL ENG_CD_2356631_C.pdf 英文版本
- SUPERSEAL PRO INTERFACE,3-4POS ENG_CD_114-32343_B.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2-2356631-1_C.pdf 3D
- 下载查看 ENG_CVM_CVM_2-2356631-1_C.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2-2356631-1_C.3d_igs.zip 英文版本
- ENG_CVM_CVM_2-2356631-1_C.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-32258_B1.pdf 英文版本
- 产品规格 ENG_SS_108-32189_A.pdf 英文版本
- ENG_SS_108-32189_A_B.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
混合型连接器 : 否
-
连接器形状 : 矩形
-
连接器和壳体类型 : 公端子护套
-
连接器系统 : 线到线
-
可密封 : 是
-
主要锁定特性 : 外壳集成
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 4
-
行数 : 2
电气特征
-
工作电压 (VDC): 12
-
标称电压架构 (V): 12
主体特性
-
出线角度 : 180°
-
主要产品颜色 : 灰色
-
连接器和键控代码 : A
接触件特性
-
端子类型 : 公端
-
端子大小 : 1.2mm
-
对接公端宽度 : 1.2 mm [ .047 in ]
-
端子额定电流（最大值） (A): 7.5
机械附件
-
接合对准 : 带有
-
接合对准类型 : 键控
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : PBT GF
-
中心线（间距） : 5 mm [ .197 in ]
使用环境
-
工作温度（最大值） : 125 °C [ 257 °F ]
-
工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]
操作/应用
-
电路应用 : 电源
其他
-
能够保证连接器位置 : 否
