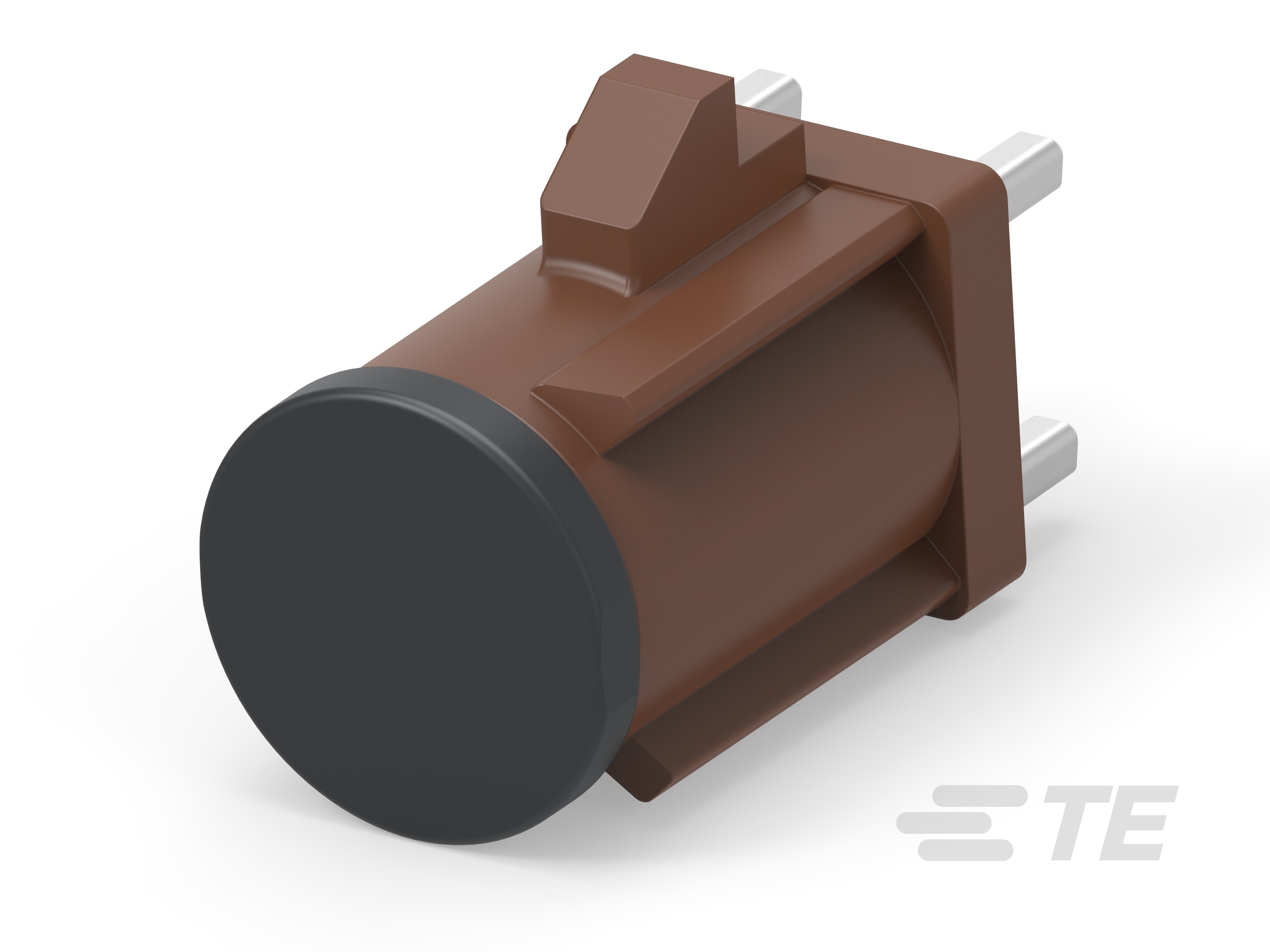

2-2333210-6
Wire-to-Board, Vertical, 1 Position, Board Mount, F Code, Signal, -40 – 105 °C [-40 – 221 °F], FAKRA RF Connector System, Data Connectivity Headers
2-2333210-6
Wire-to-Board, Vertical, 1 Position, Board Mount, F Code, Signal, -40 – 105 °C [-40 – 221 °F], FAKRA RF Connector System, Data Connectivity Headers
-
- AMP
- FAKRA 射频连接器系统
- TE 内部编号 2-2333210-6
- TE 内部产品描述 1POS,FAKRA AUT,HDR ASSY,180DEG,COD F
-
连接器系统 : 线到板
-
可密封 : 否
-
屏蔽 : 否
-
PCB 安装方向 : 垂直
-
位数 : 1
文档
产品图纸
- MALE ASSEMBLY, 1 POSITION, VERTICAL, PCB, FAKRA ENG_CD_2333210_A1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2-2333210-6_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2-2333210-6_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2-2333210-6_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2-2333210-6_A.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-32108_B.pdf 英文版本
- 产品规格 ENG_SS_108-32058_A1.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器和端子端接到 : 印刷电路板
-
连接器系统 : 线到板
-
可密封 : 否
结构特性
-
行数 : 1
-
PCB 安装方向 : 垂直
-
位数 : 1
主体特性
-
连接器和键控代码 : F
接触件特性
-
端子接触部电镀材料 : 金 (Au)
-
接合插针直径 : .5 mm [ .02 in ]
-
端子额定电流（最大值） (A): 1
端接特性
-
PCB 端接方法 : 通孔 - 焊接
机械附件
-
连接器安装类型 : 板安装
壳体特性
-
壳体颜色 : 坚果褐色
使用环境
-
工作温度（最大值） : 105 °C [ 221 °F ]
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
操作/应用
-
屏蔽 : 否
-
电路应用 : Signal
行业标准
-
UL 阻燃性等级 : UL 94HB
