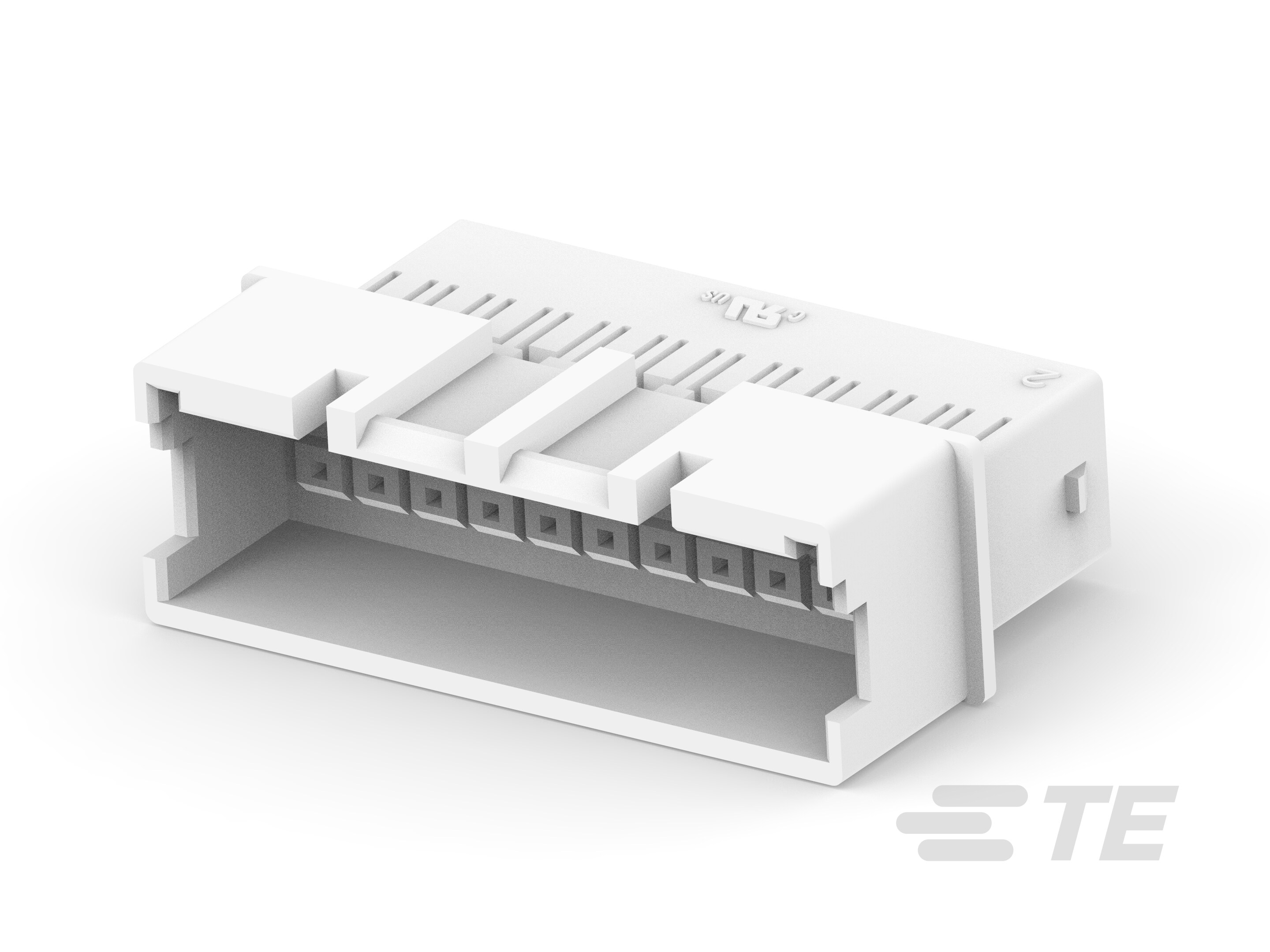

Housing, Receptacle, Wire-to-Panel / Wire-to-Wire, 22 Position, 2.5 mm [.098 in] Centerline, Crimp, 2 Row, Natural, Economy Power 2.5
2-2324201-2
Housing, Receptacle, Wire-to-Panel / Wire-to-Wire, 22 Position, 2.5 mm [.098 in] Centerline, Crimp, 2 Row, Natural, Economy Power 2.5
-
- 经济型电源 2.5
- TE 内部编号 2-2324201-2
- TE 内部产品描述 HSG,REC,FREE-HANGING,GWT,DUALROW,EP2.5
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 母端, 母端
-
连接器系统 : 线到线, 线到面板, 线到面板
-
位数 : 22
-
中心线（间距） : 2.5 mm [ .098 in ]
文档
产品图纸
- CAP HOUSING, EP2.5 DUAL ROW WIRE TO WIRE, FREE HANGING, GWT ENG_CD_2324201_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2-2324201-2_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2-2324201-2_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2-2324201-2_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2-2324201-2_A.3d_stp.zip 英文版本
数据表/目录页
- 7-1773461-6_EP2.5_Connector_Series ENG_DS_7-1773461-6EP2.5_0719.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-13315_L.pdf 英文版本
- 产品规格 ENG_SS_108-106357_1.pdf 英文版本
机构认证
- VDE 证书 ENG_AAD_VDE_CERT_40046288_C1_B.pdf 英文版本
- UL 报告 ENG_AAD_UL_E28476_20111215_N.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 母端, 母端
-
连接器系统 : 线到线, 线到面板, 线到面板
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 22
-
行数 : 2
电气特征
-
工作电压 (VAC): 250
主体特性
-
主要产品颜色 : 土黄色
接触件特性
-
端子类型 : 插针
-
端子额定电流（最大值） (A): 3
端接特性
-
线缆端接方法 : 压接
机械附件
-
接合固定类型 : 锁闩, 锁闩
-
PCB 安装固定 : 不带
-
面板安装特性 : 不带
-
应力消除 : 不带
-
接合固定 : 带有
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : 尼龙 - GF
-
中心线（间距） : 2.5 mm [ .098 in ]
-
壳体入口配置 : 两端闭合
尺寸
-
线径 (mm²): .13 – .33
-
线径 (AWG): 26 – 22
-
连接器宽度 : 10.32 mm [ .406 in ]
-
连接器高度 : 19.97 mm [ .786 in ]
-
行间距 : 2.5 mm [ .05 in ]
-
连接器长度 : 30.39 mm [ 1.196 in ]
使用环境
-
工作温度范围 : -55 – 105 °C [ -67 – 221 °F ]
操作/应用
-
电路应用 : 电源和信号
行业标准
-
UL 阻燃性等级 : UL 94V-0
-
灼热丝额定值 : 灼热丝
包装特性
-
封装方法 : Bag
-
封装数量 : 350
