该产品目前暂无库存。如需了解库存或其它产品信息,请与我们联系。

文档

产品图纸

CAD 文件

产品规格

产品变更通知

规格特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

其他

  • 欧盟 RoHS 符合性 : 合规

  • 欧盟 ELV 符合性 : 合规

产品类型特性

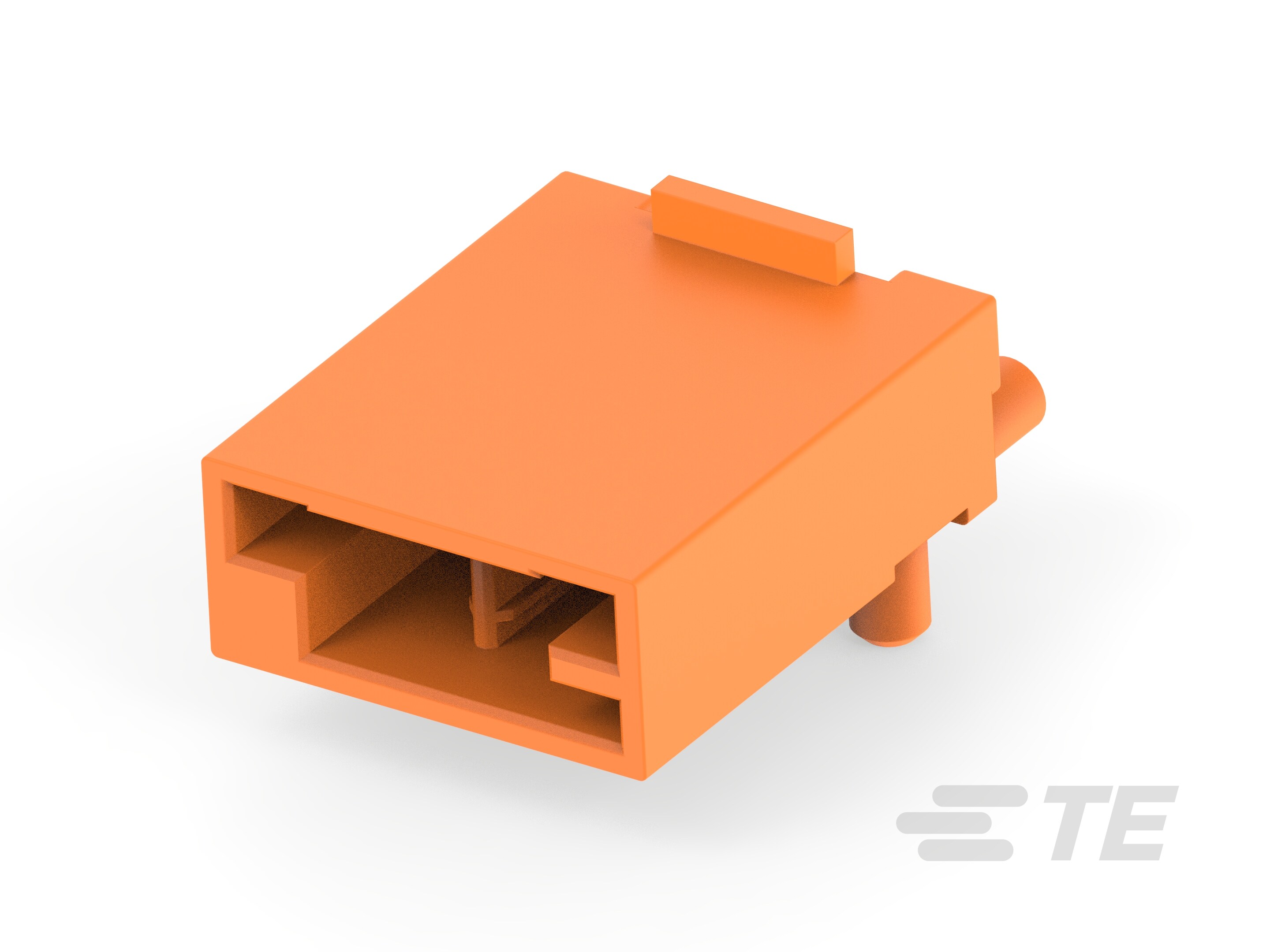

  • 混合板端连接器 :

  • PCB 连接器组件类型 : PCB 安装接头

  • 连接器系统 : 线到板, 板对板

  • 接头类型 : 全部带罩

  • 可密封 :

  • 连接器和端子端接到 : 印刷电路板

结构特性

  • PCB 安装方向 : 水平

  • 位数 : 2

  • 行数 : 1

主体特性

  • 主要产品颜色 : 橙色

接触件特性

  • 端子大小 : .63mm

  • 端子接触部电镀材料 : 锡 (Sn)

  • 端子类型 : 插针

  • 端子额定电流(最大值) (A): 1

端接特性

  • PCB 端接方法 : 通孔 - 焊接

机械附件

  • PCB 安装固定 : 带有

  • PCB 安装对准 : 带有

  • 连接器安装类型 : 板安装

  • 接合对准 : 带有

壳体特性

  • 中心线(间距) : 6.35 mm [ .25 in ]

使用环境

  • 工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]

操作/应用

  • 焊接工艺 : 回流焊接

包装特性

  • 封装方法 : Tray

产品合规性
