2-2310224-1

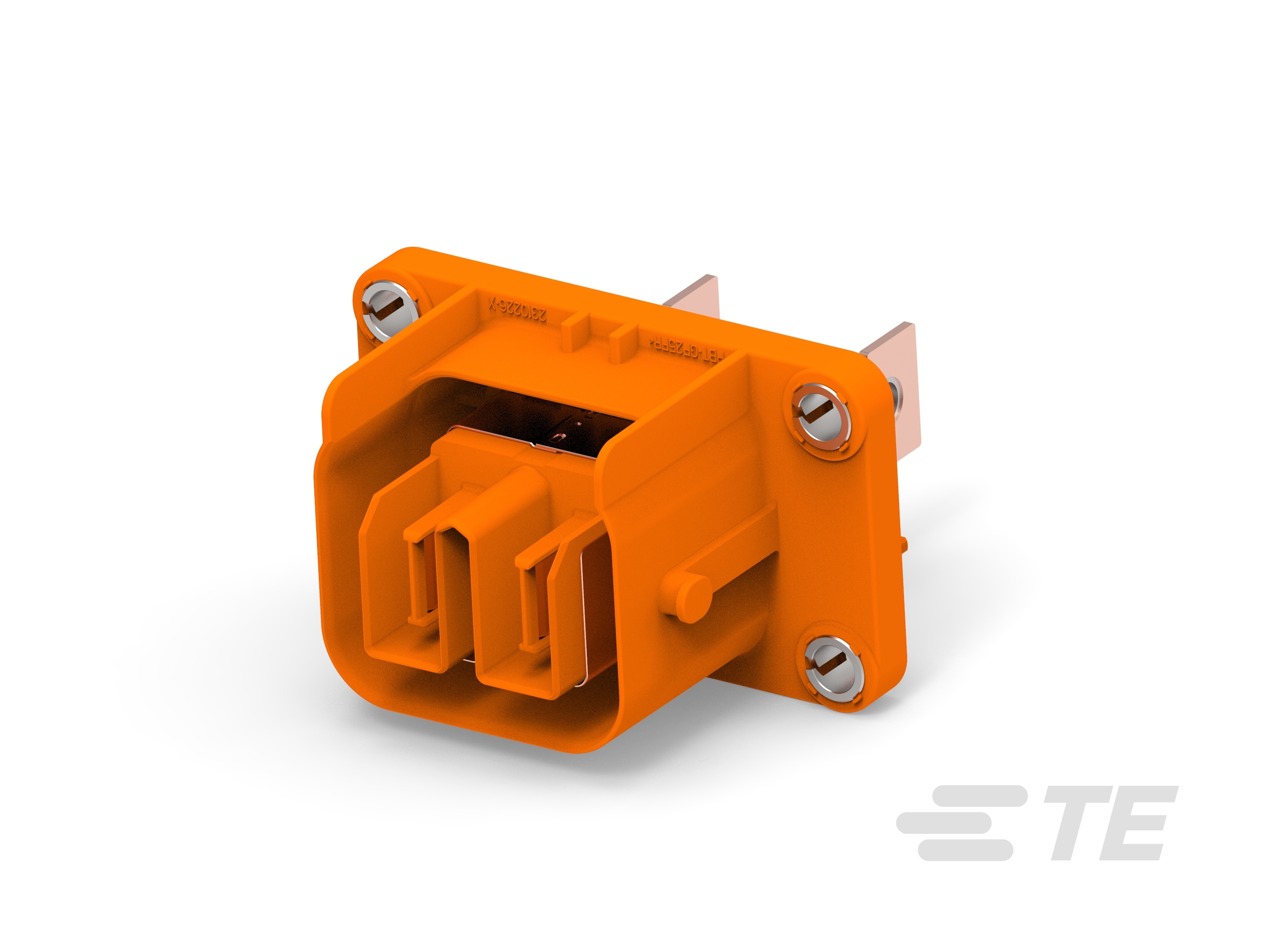

Vertical, Cable-to-Panel / Wire-to-Bus Bar, 4 Position, 1 Row, 15.6mm [.614in] Centerline, Silver (Ag), Sealable, Bus Bar, HVA 1200

2POS,PCON12,HDR ASSY,COD A,S.V.-2-2310224-1

2-2310224-1

Vertical, Cable-to-Panel / Wire-to-Bus Bar, 4 Position, 1 Row, 15.6mm [.614in] Centerline, Silver (Ag), Sealable, Bus Bar, HVA 1200

    • AMP+
    • HVA 1200
  • TE 内部编号 2-2310224-1
  • TE 内部产品描述 2POS,PCON12,HDR ASSY,COD A,S.V.

  • PCB 安装方向 : 垂直

  • 端子额定电流（最大值） (A): 120

  • PCB 端接方法 : 通孔 - 螺钉

  • 可密封 : 是

  • 中心线（间距） : 15.6 mm [ .614 in ]

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 连接器产品类型 : 连接器组件

  • 连接器形状 : 矩形

  • 接头类型 : 全部带罩

  • 混合板端连接器 : 是

  • 可密封 : 是

  • 连接器系统 : 导线对母排 | 线到面板

  • 连接器和端子端接到 : 母排

结构特性

  • PCB 安装方向 : 垂直

  • 位数 : 4

  • 行数 : 1

主体特性

  • 连接器和键控代码 : A

  • 主要产品颜色 : 橙色

接触件特性

  • 对接公端宽度 (mm): .63 | 10

  • 对接公端宽度 (in): .024 | .393

  • 端子类型 : 公端

  • 对接公端厚度 (mm): .64 | 1.2

  • 对接公端厚度 (in): .025 | .047

  • 端子额定电流（最大值） (A): 120

  • 端子接触部电镀材料 : 银 (Ag)

端接特性

  • PCB 端接方法 : 通孔 - 螺钉

机械附件

  • 接合对准 : 带有

  • 连接器安装类型 : 面板安装

壳体特性

  • 中心线（间距） : 15.6 mm [ .614 in ]

使用环境

  • 工作温度（最大值） : 140 °C [ 284 °F ]

  • 工组温度范围 : -40 – 140 °C [ -40 – 284 °F ]

操作/应用

  • 屏蔽 : 是

  • 电路应用 : 电源和信号

包装特性

  • 封装数量 : 36

  • 封装方法 : Box
