2-2310137-2

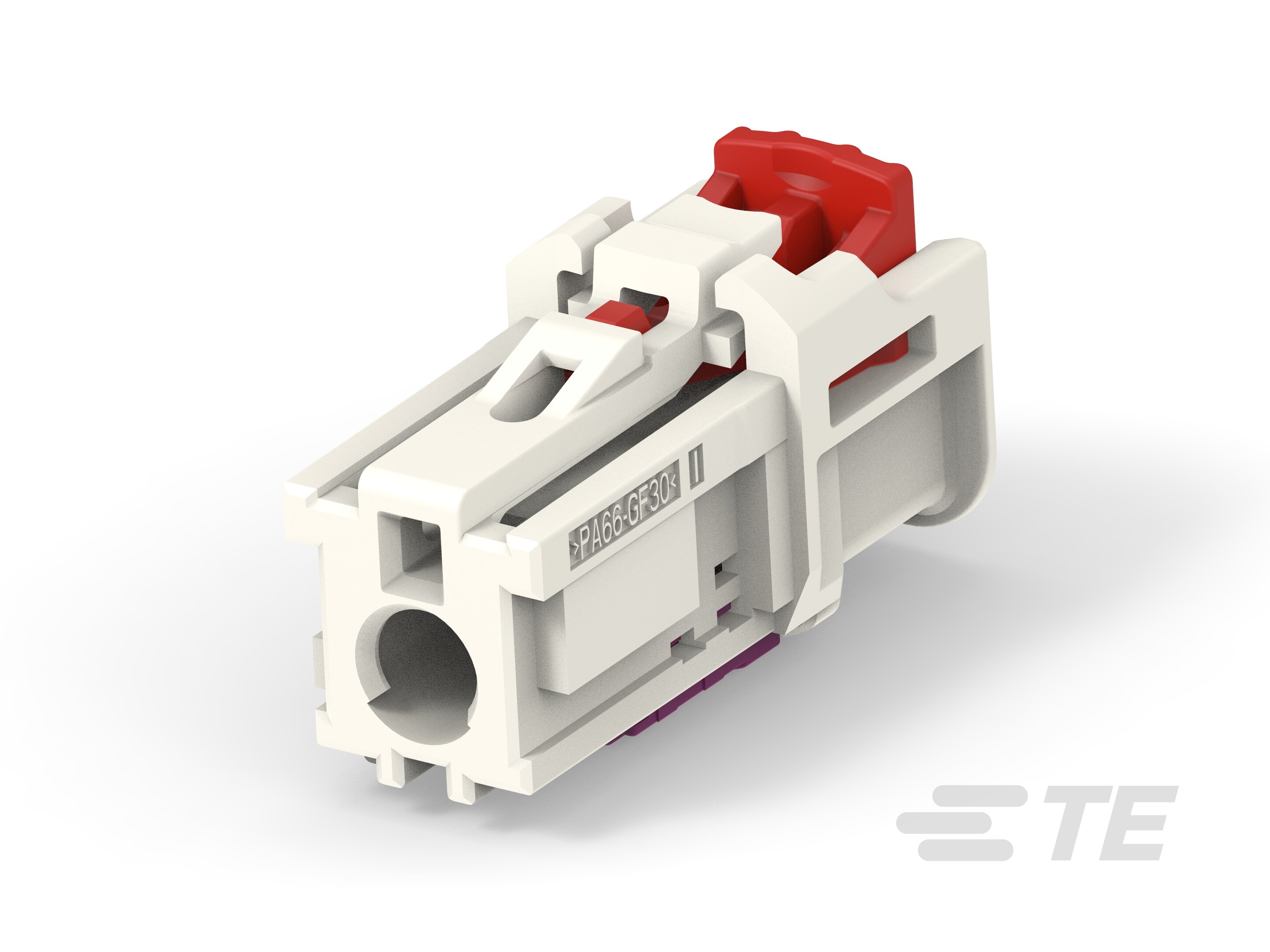

Cable-to-Cable / Wire-to-Wire, 180° Cable Exit, 1 Position, B Code, Housing for Female Terminals, Crimp, MATE-AX, Data Connectivity Housings

1 P MATE-AX, SOC HSG W CPA, COD B-2-2310137-2

2-2310137-2

Cable-to-Cable / Wire-to-Wire, 180° Cable Exit, 1 Position, B Code, Housing for Female Terminals, Crimp, MATE-AX, Data Connectivity Housings

    • MATE-AX
  • TE 内部编号 2-2310137-2
  • TE 内部产品描述 1 P MATE-AX, SOC HSG W CPA, COD B

  • 连接器系统 : 线到线, 缆到缆

  • 可密封 : 否

  • 出线角度 : 180°

  • 位数 : 1

  • 连接器和键控代码 : B

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

产品变更通知

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 混合型连接器 : 否

  • 连接器和端子端接到 : 电线和电缆

  • 连接器系统 : 线到线, 缆到缆

  • 可密封 : 否

  • 连接器和壳体类型 : 母端子护套

结构特性

  • 弹簧锁 : 不带

  • 位数 : 1

电气特征

  • 阻抗 (Ω): 50

  • 工作电压 (VDC): 60

主体特性

  • 电缆出口类型 : 直式

  • 主体材料 : PA66 GF30

  • 插针 : 带有

  • 出线角度 : 180°

  • 连接器和键控代码 : B

接触件特性

  • 端子类型 : 插座

  • 中心接触件 : 带有

  • 端子接触部电镀材料 : 银 (Ag)

  • 外部端子电镀材料 : 锡 (Sn)

  • 接合插针直径 : .4 mm [ .016 in ]

端接特性

  • 线缆端接方法 : 压接

机械附件

  • 接合固定 : 带有

  • 连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

  • 壳体颜色 : 白色

尺寸

  • 连接器高度 : 10.75 mm [ .42 in ]

  • 产品长度 : 8.3 mm [ .32 in ]

  • 产品宽度 : 18.8 mm [ .74 in ]

使用环境

  • 工作温度（最大值） : 105 °C [ 221 °F ]

  • 电缆类型 : RG 174, RTK 031

  • 工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]

操作/应用

  • 屏蔽 : 否

  • 电路应用 : 高速数据

行业标准

  • IP 等级 : IP40

包装特性

  • 封装方法 : Box

  • 封装数量 : 3000

其他

  • 电介质材料 : PBT
