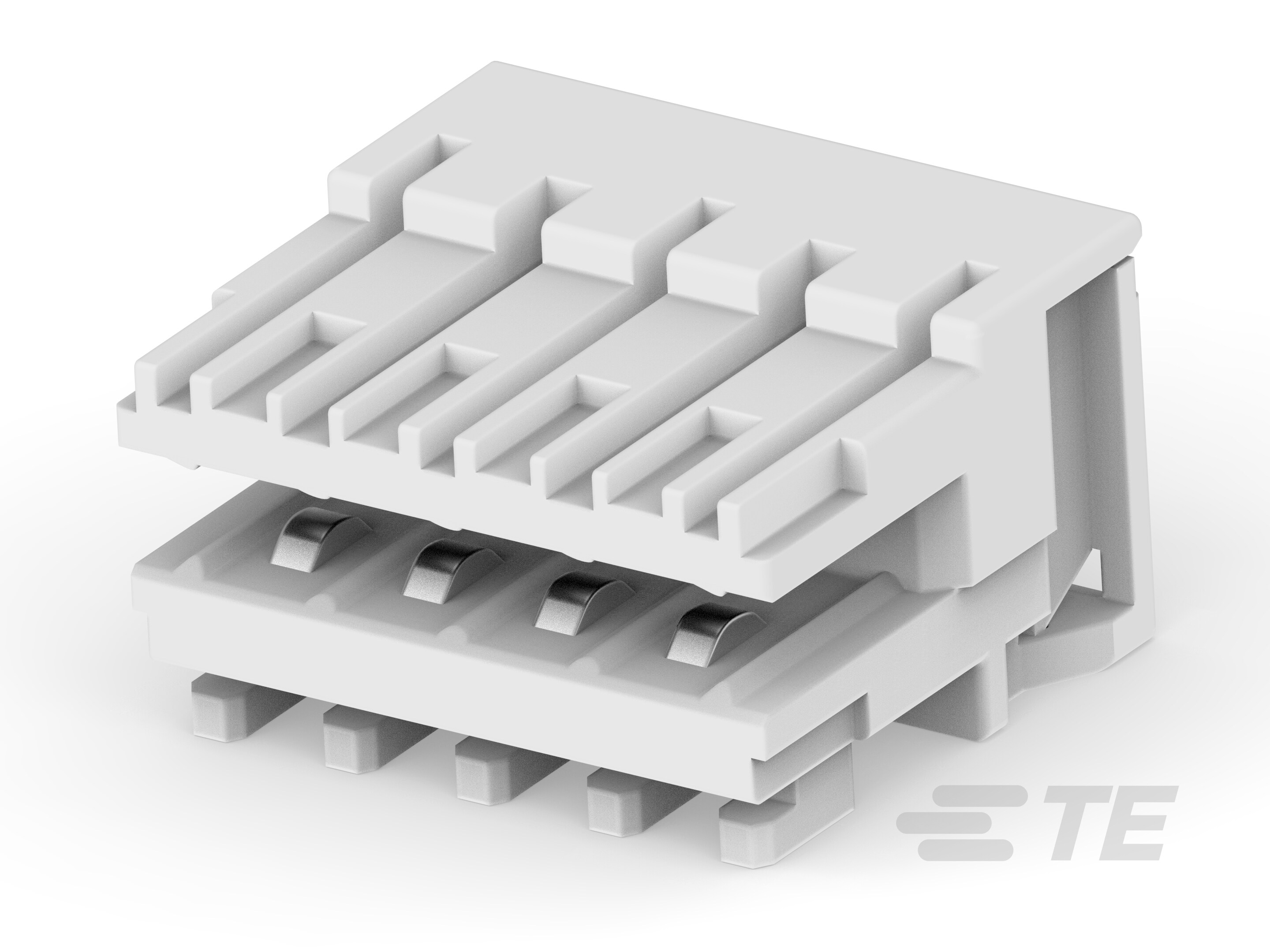

Wire-to-Board, 4 Position, 2.5 mm [.098 in] Centerline, Insulation Displacement (IDC), 1 Row, Natural, GF Nylon, Standard Edge Connectors
2-2304525-4
Wire-to-Board, 4 Position, 2.5 mm [.098 in] Centerline, Insulation Displacement (IDC), 1 Row, Natural, GF Nylon, Standard Edge Connectors
-
- AMP DUOPLUG
- TE 内部编号 2-2304525-4
- TE 内部产品描述 AMP DUOPLUG MK2 CONNECTOR 4P
-
连接器系统 : 线到板
-
位数 : 4
-
中心线（间距） : 2.5 mm [ .098 in ]
-
线缆端接方法 : 绝缘刺破 (IDC)
-
行数 : 1
文档
产品图纸
- AMP DUOPLUG 2.5 MARK II FEMALE CONNECTOR 2-20 POSITION ENG_CD_1534796_D93.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2-2304525-4_D.pdf 3D
- 下载查看 ENG_CVM_CVM_2-2304525-4_D.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2-2304525-4_D.3d_igs.zip 英文版本
- ENG_CVM_CVM_2-2304525-4_D.3d_stp.zip 英文版本
数据表/目录页
- RAST Connector System Catalog ENG_CS_1-1773727-3_RAST_Connector_System_0216.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-18467-1_C11.pdf 英文版本
- 产品规格 ENG_SS_108-18785_B5.pdf 英文版本
机构认证
- VDE 证书 ENG_AAD_VDE_40003624_D-2.pdf 英文版本
- ENG_AAD_VDE_CERT_40003624_C1_C.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器系统 : 线到板
-
连接器和壳体类型 : 母端, 母端
-
连接器和端子端接到 : 印刷电路板
结构特性
-
位数 : 4
-
行数 : 1
-
连接器端子负载状态 : 满载
-
PCB 安装方向 : 边缘
电气特征
-
工作电压 (VAC): 50, 250
主体特性
-
主要产品颜色 : 土黄色
接触件特性
-
端子额定电流（最大值） (A): 2
端接特性
-
线缆端接方法 : 绝缘刺破 (IDC)
机械附件
-
连接器安装类型 : 板安装
壳体特性
-
中心线（间距） : 2.5 mm [ .098 in ]
-
外壳材料 : GF 尼龙
使用环境
-
工作温度范围 : -40 – 110 °C [ -40 – 230 °F ]
操作/应用
-
电路应用 : Signal
行业标准
-
灼热丝额定值 : GWEPT 750°C（无火焰）
