2-2298724-6

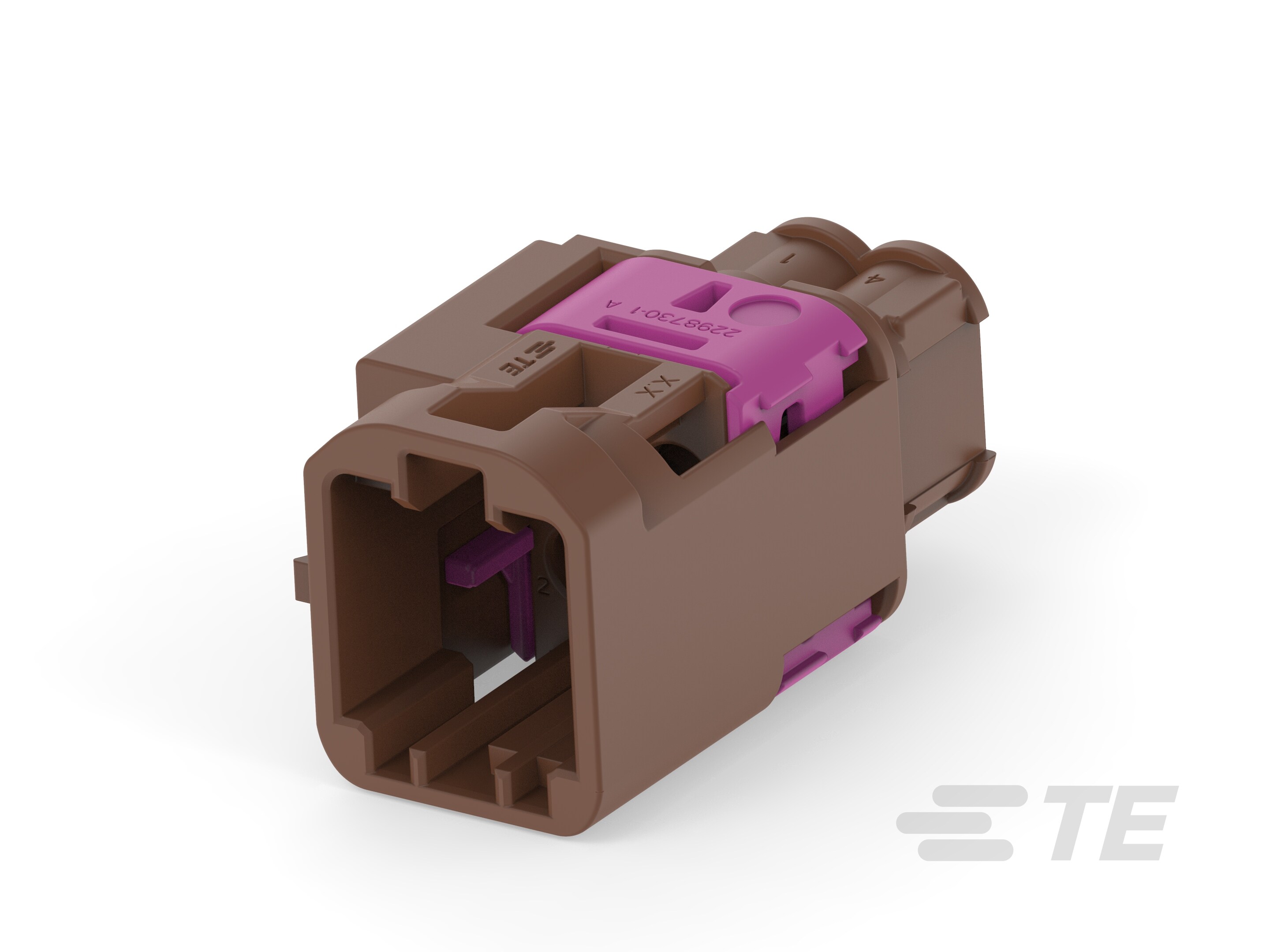

Cable-to-Cable, 180° Cable Exit, 4 Position, F Code, Housing for Male Terminals, 4 mm [.157 in] Centerline, Crimp, MATE-AX, Data Connectivity Housings
2-2298724-6
Cable-to-Cable, 180° Cable Exit, 4 Position, F Code, Housing for Male Terminals, 4 mm [.157 in] Centerline, Crimp, MATE-AX, Data Connectivity Housings
-
- MATE-AX
- TE 内部编号 2-2298724-6
- TE 内部产品描述 4P,MATE-AX,PIN HSG ASSY,180DEG,COD F
-
连接器系统 : 缆到缆
-
可密封 : 否
-
出线角度 : 180°
-
位数 : 4
-
连接器和键控代码 : F
文档
产品图纸
- 4POS. MATEAX PIN HSG., UNSEALED, ASSY 4pol. MATEAX Stiftgeh., ungedichtet, Assy ENG_CD_2298724_B4.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2-2298724-6_B.pdf 3D
- 下载查看 ENG_CVM_CVM_2-2298724-6_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2-2298724-6_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_2-2298724-6_B.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-94468_A9.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器和端子端接到 : 电线和电缆
-
连接器系统 : 缆到缆
-
可密封 : 否
-
连接器和壳体类型 : 公端子护套
结构特性
-
位数 : 4
主体特性
-
主体材料 : PA GF
-
出线角度 : 180°
-
连接器和键控代码 : F
接触件特性
-
接合插针直径 : .4 mm [ .016 in ]
端接特性
-
线缆端接方法 : 压接
机械附件
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
壳体颜色 : 坚果褐色
-
中心线（间距） : 4 mm [ .157 in ]
尺寸
-
连接器高度 : 14.55 mm [ .573 in ]
-
产品长度 : 14.5 mm [ .571 in ]
-
产品宽度 : 26.8 mm [ 1.055 in ]
使用环境
-
工作温度（最大值） (°C): 65, 70, 75, 80, 85, 90, 100, 105
-
工作温度（最大值） (°F): 221
-
电缆类型 : RTK 031
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
操作/应用
-
屏蔽 : 否
-
电路应用 : 高速数据
包装特性
-
封装数量 : 1400
-
封装方法 : Box
