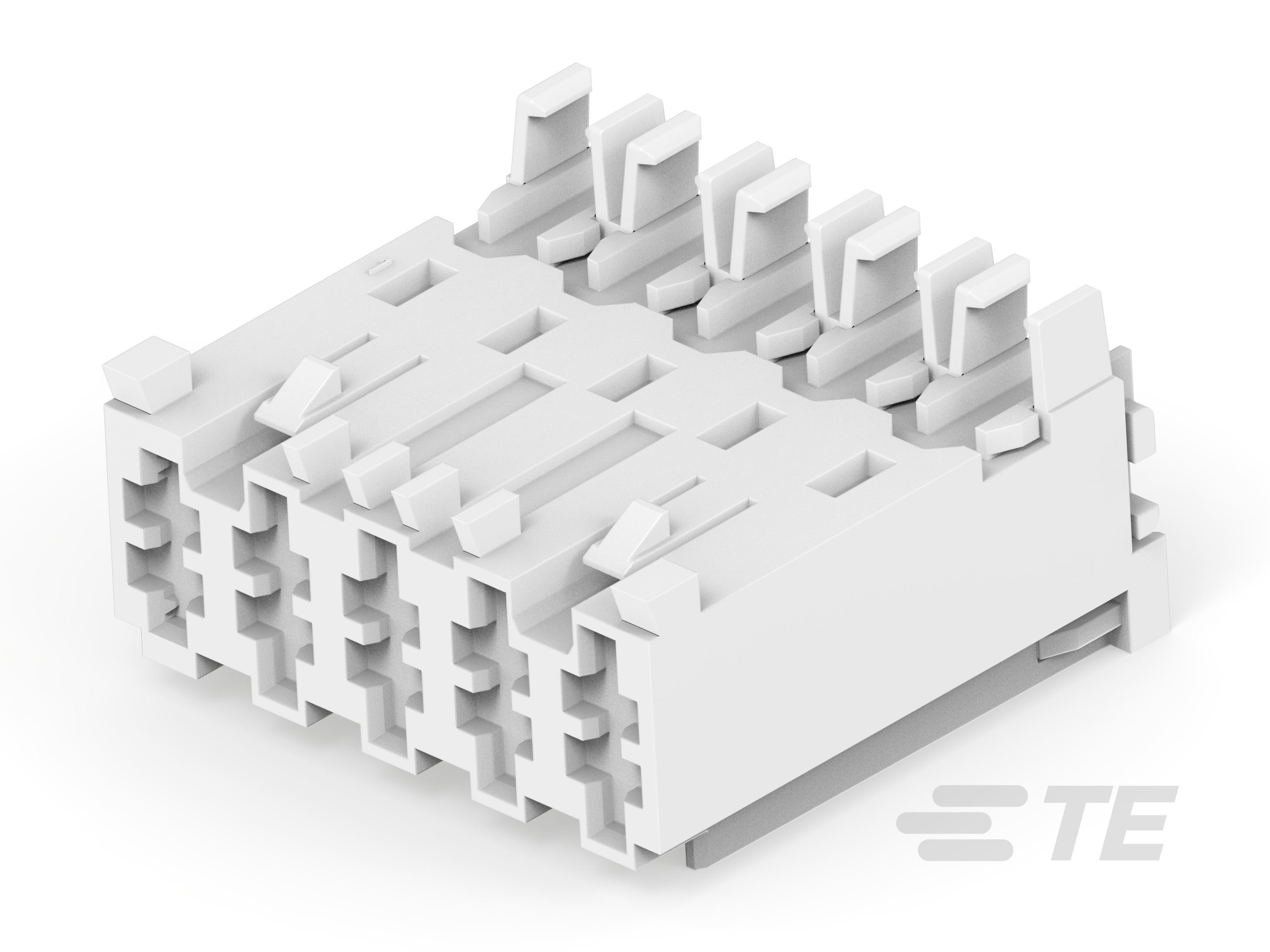

2-2293382-5
5 Position, Plug, Connector Assembly, Insulation Displacement (IDC), Wire-to-Board, UL 94V-0, 5 mm [.197 in] Centerline, 1 Row, Wire & Cable, Power
2-2293382-5
5 Position, Plug, Connector Assembly, Insulation Displacement (IDC), Wire-to-Board, UL 94V-0, 5 mm [.197 in] Centerline, 1 Row, Wire & Cable, Power
- TE 内部编号 2-2293382-5
- TE 内部产品描述 AMP MONO-SHAPE TAB CONN 5P. GW-V0
-
连接器产品类型 : 连接器组件
-
连接器和壳体类型 : 插头
-
连接器系统 : 线到板
-
UL 阻燃性等级 : UL 94V-0
-
位数 : 5
文档
产品图纸
- MONO-SHAPE MK1 TAB CONNECTORS 2-10 POS. ENG_CD_282002_AC9.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2-2293382-5_AA.pdf 3D
- 下载查看 ENG_CVM_CVM_2-2293382-5_AA.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2-2293382-5_AA.3d_igs.zip 英文版本
- ENG_CVM_CVM_2-2293382-5_AA.3d_stp.zip 英文版本
数据表/目录页
- RAST Connector System Catalog ENG_CS_1-1773727-3_RAST_Connector_System_0216.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-20016_D14.pdf 英文版本
- 产品规格 ENG_SS_108-20065-1_C3.pdf 英文版本
机构认证
- UL 报告 ENG_AAD_UL_CERT_E28476_19971027_C1_F5.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器产品类型 : 连接器组件
-
连接器和壳体类型 : 插头
-
连接器系统 : 线到板
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 5
-
行数 : 1
主体特性
-
主要产品颜色 : 土黄色
接触件特性
-
端子额定电流（最大值） (A): 16
端接特性
-
线缆端接方法 : 绝缘刺破 (IDC)
机械附件
-
接合固定 : 带有
壳体特性
-
中心线（间距） : 5 mm [ .197 in ]
使用环境
-
工组温度范围 : -25 – 105 °C [ -13 – 221 °F ]
操作/应用
-
电路应用 : 电源
行业标准
-
UL 阻燃性等级 : UL 94V-0
-
灼热丝额定值 : GWT 750°C（无火焰）
