2-2174298-3

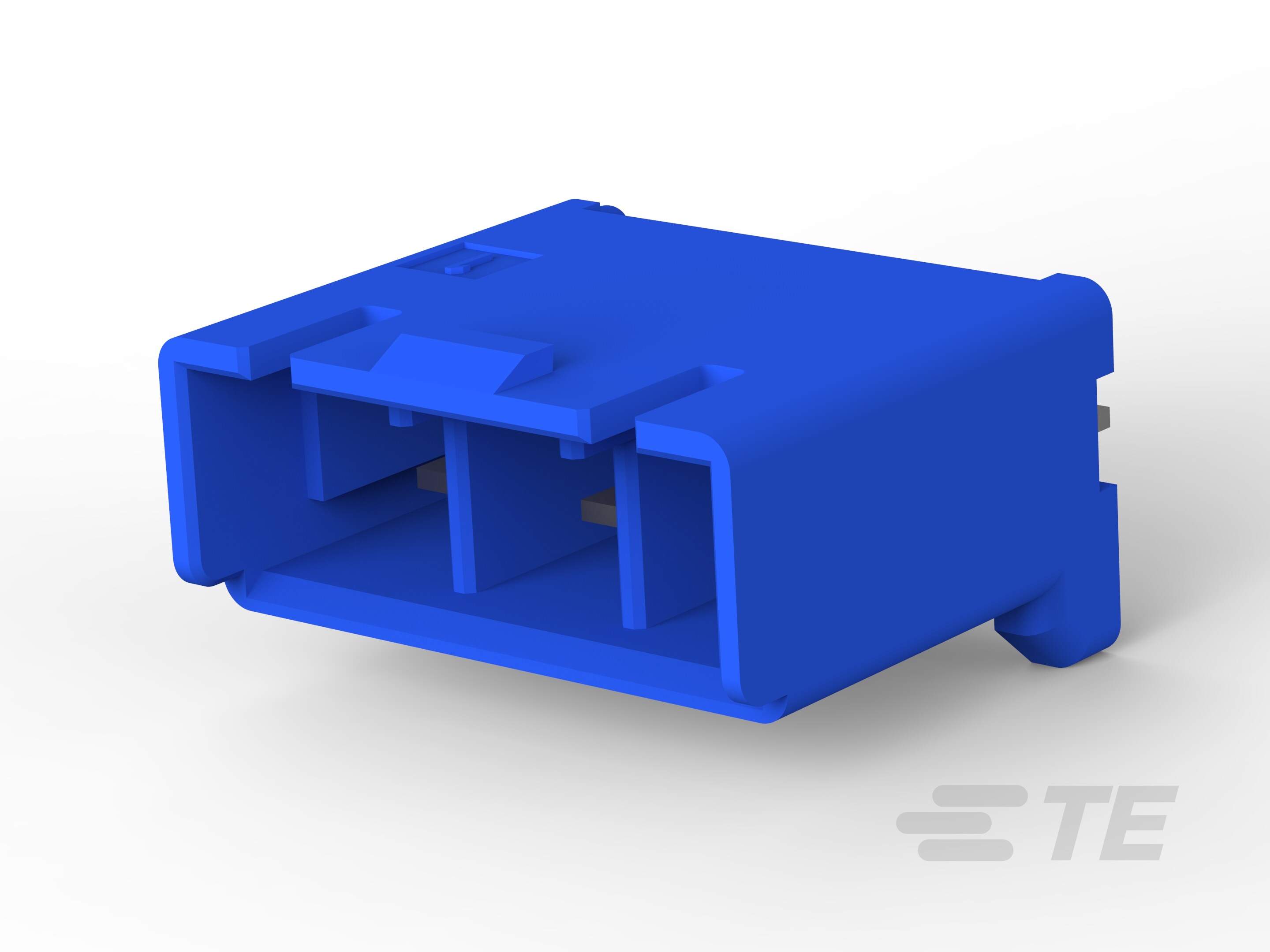

PCB Mount Header, Vertical, Wire-to-Board, 3 Position, 5 mm [.197 in] Centerline, Fully Shrouded, Tin (Sn), Through Hole - Solder, Power Key 5.0

5mm POWER KEY 3P HDR ASSEMBLY-2-2174298-3

2-2174298-3

PCB Mount Header, Vertical, Wire-to-Board, 3 Position, 5 mm [.197 in] Centerline, Fully Shrouded, Tin (Sn), Through Hole - Solder, Power Key 5.0

    • Power Key 5.0
  • TE 内部编号 2-2174298-3
  • TE 内部产品描述 5mm POWER KEY 3P HDR ASSEMBLY

  • PCB 连接器组件类型 : PCB 安装接头

  • PCB 安装方向 : 垂直

  • 连接器系统 : 线到板

  • 位数 : 3

  • 行数 : 1

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

机构认证

产品变更通知

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 连接器形状 : 矩形

  • PCB 连接器组件类型 : PCB 安装接头

  • 连接器系统 : 线到板

  • 接头类型 : 全部带罩

  • 可密封 : 否

  • 连接器和端子端接到 : 印刷电路板

  • 连接器产品类型 : 连接器组件

结构特性

  • 电源位置数量 : 3

  • 装载位置数量 : 3

  • 列数 : 3

  • PCB 安装方向 : 垂直

  • 位数 : 3

  • 行数 : 1

电气特征

  • 工作电压 (VAC): 300

主体特性

  • 连接器和键控代码 : C

  • 主要产品颜色 : 蓝色

接触件特性

  • PCB 端子端接区域电镀材料 : 锡

  • 对接公端厚度 : .5 mm [ .02 in ]

  • 端子基材 : 铜合金

  • 端子布局 : 直插式

  • 端子形状和构造 : 矩形

  • PCB 端子端接区域电镀材料厚度 : 1 µm [ 39.37 µin ]

  • 对接公端宽度 : 1.5 mm [ .059 in ]

  • 端子接合区域电镀材料厚度 : 1 µm [ 39.37 µin ]

  • 端子大小 : .5mm, 1.5mm

  • 端子底板材料厚度 : .8 – 3 µm [ 31.49 – 118.11 µin ]

  • 端子底板材料 : 镍

  • 端子接触部电镀材料 : 锡 (Sn)

  • 端子类型 : 公端

  • 端子额定电流（最大值） (A): 9

端接特性

  • 端接柱体和尾部长度 : 3.5 mm [ .138 in ]

  • 矩形端接柱体和尾部厚度 : .5 mm [ .02 in ]

  • 矩形端接柱体和尾部宽度 : 1.1 mm [ .044 in ]

  • PCB 端接方法 : 通孔 - 焊接

机械附件

  • PCB 安装对准类型 : 凸耳

  • 接合对准类型 : 键控

  • 接合固定 : 带有

  • 接合固定类型 : 锁定公端

  • PCB 安装固定 : 不带

  • PCB 安装对准 : 带有

  • 连接器安装类型 : 板安装

  • 接合对准 : 带有

壳体特性

  • 外壳材料 : 聚酰胺

  • 中心线（间距） : 5 mm [ .197 in ]

尺寸

  • 连接器长度 : 16.6 mm [ .653 in ]

  • 连接器高度 : 14.1 mm [ .55 in ]

  • PCB 厚度（建议） : 1.6 mm [ .063 in ]

使用环境

  • 工作温度（最大值） : 105 °C [ 221 °F ]

  • 工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]

操作/应用

  • 电路应用 : 电源

行业标准

  • 灼热丝额定值 : 标准件 - 非灼热丝

包装特性

  • 封装数量 : 200

  • 封装方法 : Bag
