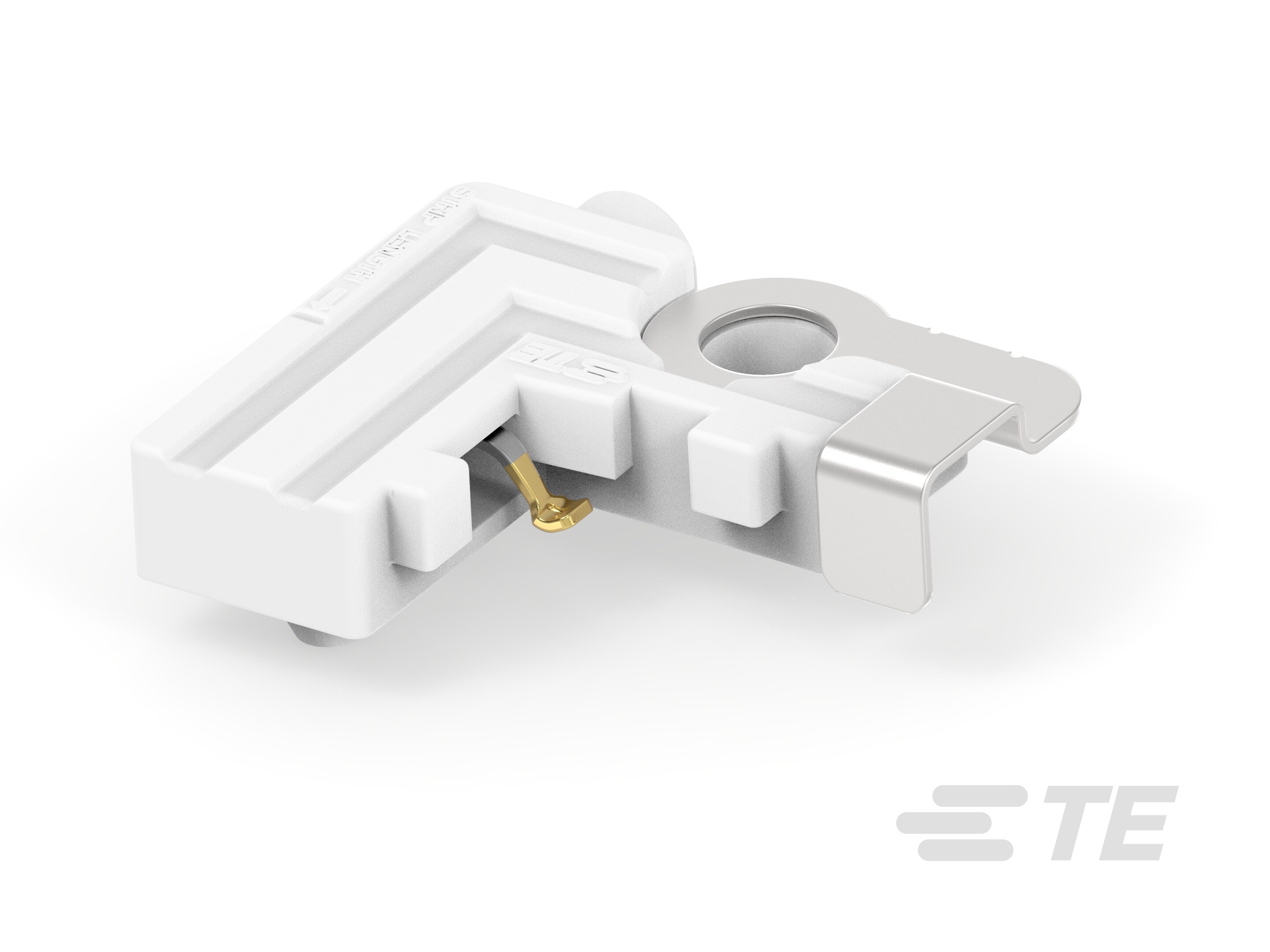

2-2154857-1

LED Holders, Panasonic DMC 128 / Nichia J-Series / Nichia L-Series, Not Optic Compatible / Does Not Enable Zhaga Compatibility, LUMAWISE LED Holders

Socket, SCALABLE LED, 2PC, Gold, w/TS-2-2154857-1

2-2154857-1

LED Holders, Panasonic DMC 128 / Nichia J-Series / Nichia L-Series, Not Optic Compatible / Does Not Enable Zhaga Compatibility, LUMAWISE LED Holders

    • LUMAWISE
    • LUMAWISE LED Holders
  • TE 内部编号 2-2154857-1
  • TE 内部产品描述 Socket, SCALABLE LED, 2PC, Gold, w/TS

  • 兼容的 LED : BridgeLux H9, Citizen CLL020, Citizen CLL022, Citizen CLL030, Citizen CLL032, Citizen CLL036, Citizen CLU034, Citizen CLU036, Citizen CLU700, Citizen CLU720, Cree CXB 1820, Cree CXB 1830, Edison Opto 2PHM09x, Edison Opto 2PHM30x, Everlight EAHP1919Wxx, Everlight Xuan1313, LG Innotek LEMWM18580LG10A1, LG Innotek LEMWM18680LG10A1, Luminus CGM-14 GEN4, Luminus CHM-11-XH20, Luminus CHM-9-XH20/XH30, Luminus CLM-14 GEN 3, Luminus CLM-14 GEN4, Luminus CXM-11 GEN3, Luminus CXM-11 GEN4, Luminus CXM-14 Gen 3, Luminus CXM-14 GEN4, Luminus CXM-4 GEN4, Luminus CXM-6 GEN 3/GEN 4, Nichia COB J360, Nichia J 系列, Nichia L 系列, Nichia L144/L165/L204, Nichia L88 / L110, Nichia NFDWJ130B-V2, Nichia S 系列, Panasonic C14, Panasonic C15, Panasonic DMC 124, Panasonic DMC 125, Panasonic DMC 128, Panasonic DMC 12CC, Panasonic DMC 17CC, Seoul SAWS0661A, Seoul SAWS1564A, Seoul SAWS1566A, Seoul SBWW1F1A, Seoul SDW 13.5*13.5 系列, Seoul SDW 19*19 系列, Seoul SDW81F1DY_ZC4, Seoul SDWx3F1C, Seoul SDW02F1C (ZC12), Tridonic SLE-G6-LES 10, Tridonic SLE-G6-LES 15, Tridonic SLE-G6-LES 17, 尖锐 SDW, 尖锐小型 Zenigata, 尖锐微小 Zenigata

  • 包括照明连接器特性 : 不兼容光学仪器, 无法实现 Zhaga 兼容性

  • 工作电压 (VDC): 250

  • 线缆端接方法 : 插入式

  • 位数 : 2

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

机构认证

Product And Material Test Reports

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 连接器和端子端接到 : 印刷电路板

  • COB 基材厚度 (mm): 1

  • LED 底座产品类型 : LED 底座

结构特性

  • 包括照明连接器特性 : 不兼容光学仪器, 无法实现 Zhaga 兼容性

  • 位数 : 2

电气特征

  • 工作电压 (VDC): 250

  • 额定电流（最大值） (A): 3

主体特性

  • 兼容的 LED : BridgeLux H9, Citizen CLL020, Citizen CLL022, Citizen CLL030, Citizen CLL032, Citizen CLL036, Citizen CLU034, Citizen CLU036, Citizen CLU700, Citizen CLU720, Cree CXB 1820, Cree CXB 1830, Edison Opto 2PHM09x, Edison Opto 2PHM30x, Everlight EAHP1919Wxx, Everlight Xuan1313, LG Innotek LEMWM18580LG10A1, LG Innotek LEMWM18680LG10A1, Luminus CGM-14 GEN4, Luminus CHM-11-XH20, Luminus CHM-9-XH20/XH30, Luminus CLM-14 GEN 3, Luminus CLM-14 GEN4, Luminus CXM-11 GEN3, Luminus CXM-11 GEN4, Luminus CXM-14 Gen 3, Luminus CXM-14 GEN4, Luminus CXM-4 GEN4, Luminus CXM-6 GEN 3/GEN 4, Nichia COB J360, Nichia J 系列, Nichia L 系列, Nichia L144/L165/L204, Nichia L88 / L110, Nichia NFDWJ130B-V2, Nichia S 系列, Panasonic C14, Panasonic C15, Panasonic DMC 124, Panasonic DMC 125, Panasonic DMC 128, Panasonic DMC 12CC, Panasonic DMC 17CC, Seoul SAWS0661A, Seoul SAWS1564A, Seoul SAWS1566A, Seoul SBWW1F1A, Seoul SDW 13.5*13.5 系列, Seoul SDW 19*19 系列, Seoul SDW81F1DY_ZC4, Seoul SDWx3F1C, Seoul SDW02F1C (ZC12), Tridonic SLE-G6-LES 10, Tridonic SLE-G6-LES 15, Tridonic SLE-G6-LES 17, 尖锐 SDW, 尖锐小型 Zenigata, 尖锐微小 Zenigata

接触件特性

  • 端子基材 : 铜合金

  • 端子接触部电镀材料 : 金

  • 端子额定电流（最大值） (A): 4

端接特性

  • 线缆端接方法 : 插入式

壳体特性

  • 外壳材料 : PBT GF

使用环境

  • 工作温度范围 : -40 – 105 °C [ -40 – 221 °F ]

操作/应用

  • 电路应用 : 电源

产品合规性
