2-2083039-2

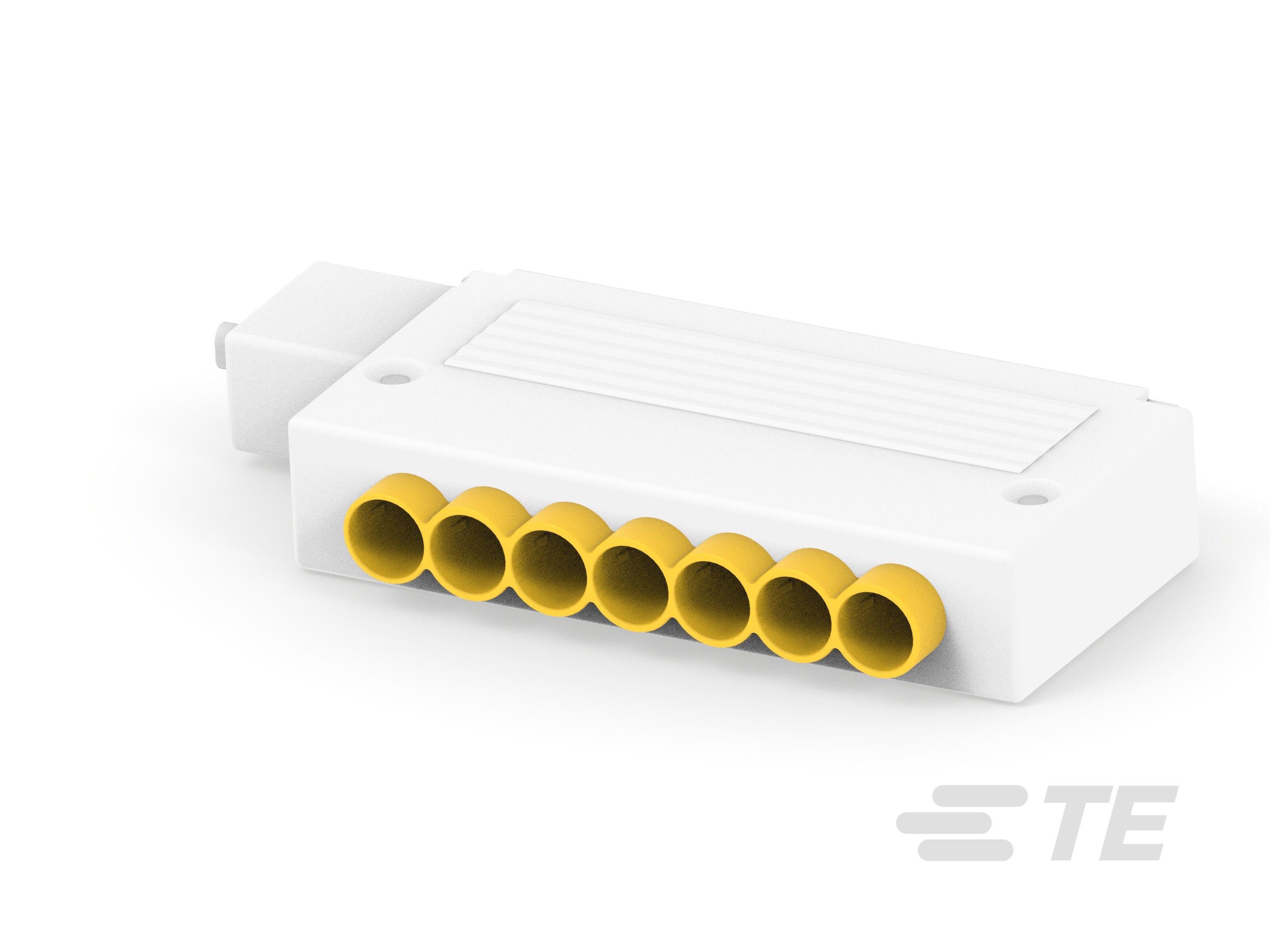

Mini HVL Pigtail Cable Assembly, 6 Position, 1 m [3.281 ft], LV-2, 42 VDC, Mini HVL Plug End A, Yellow End A
2-2083039-2
Mini HVL Pigtail Cable Assembly, 6 Position, 1 m [3.281 ft], LV-2, 42 VDC, Mini HVL Plug End A, Yellow End A
-
- NECTOR
- TE 内部编号 2-2083039-2
- TE 内部产品描述 C/A Nector S Distr to Pigtail LV-2 White
-
线束类型 : 迷你 HVL 尾纤
-
位数 : 6
-
电缆组件长度 : 1 m [ 3.281 ft ]
-
键控排列 : LV-2
-
工作电压 (VDC): 42
文档
产品图纸
- Cable Assembly Mini HVL 6 Way Distri to pigtail ENG_CD_2083039_B1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2-2083039-2_B.pdf 3D
- 下载查看 ENG_CVM_CVM_2-2083039-2_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2-2083039-2_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_2-2083039-2_B.3d_stp.zip 英文版本
数据表/目录页
- NECTOR_S_LINE_CONNECTOR_BROCHURE ENG_DS_1773457-7_NECTOR_S_LINE_CONNECTORS_2002.pdf 英文版本
Product And Material Test Reports
- FSR2 2083039 ENG_PMTR_2083039_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器系统 : 线到线
-
可密封 : 否
-
线束类型 : 迷你 HVL 尾纤
-
电缆组件（A 端） : 小型 HVL 插头
结构特性
-
行数 : 1
-
位数 : 6
-
键控排列 : LV-2
电气特征
-
工作电压 (VDC): 42
主体特性
-
电线颜色（基准） : 白色
-
连接器颜色（A 端） : 黄色
接触件特性
-
端子基材 : 铜镍硅
端接特性
-
线缆端接方法 : 绝缘刺破 (IDC)
机械附件
-
接合对准 : 带有
-
接合对准类型 : 极化
-
接合固定 : 不带
壳体特性
-
外壳材料 : PA 6
尺寸
-
连接器长度 (mm): 69.1
-
连接器高度 (mm): 39.8
-
连接器宽度 (mm): 13.3
使用环境
-
工组温度范围 : -40 – 120 °C [ -40 – 248 °F ]
包装特性
-
封装方法 : Box
其他
-
电缆组件长度 : 1 m [ 3.281 ft ]
