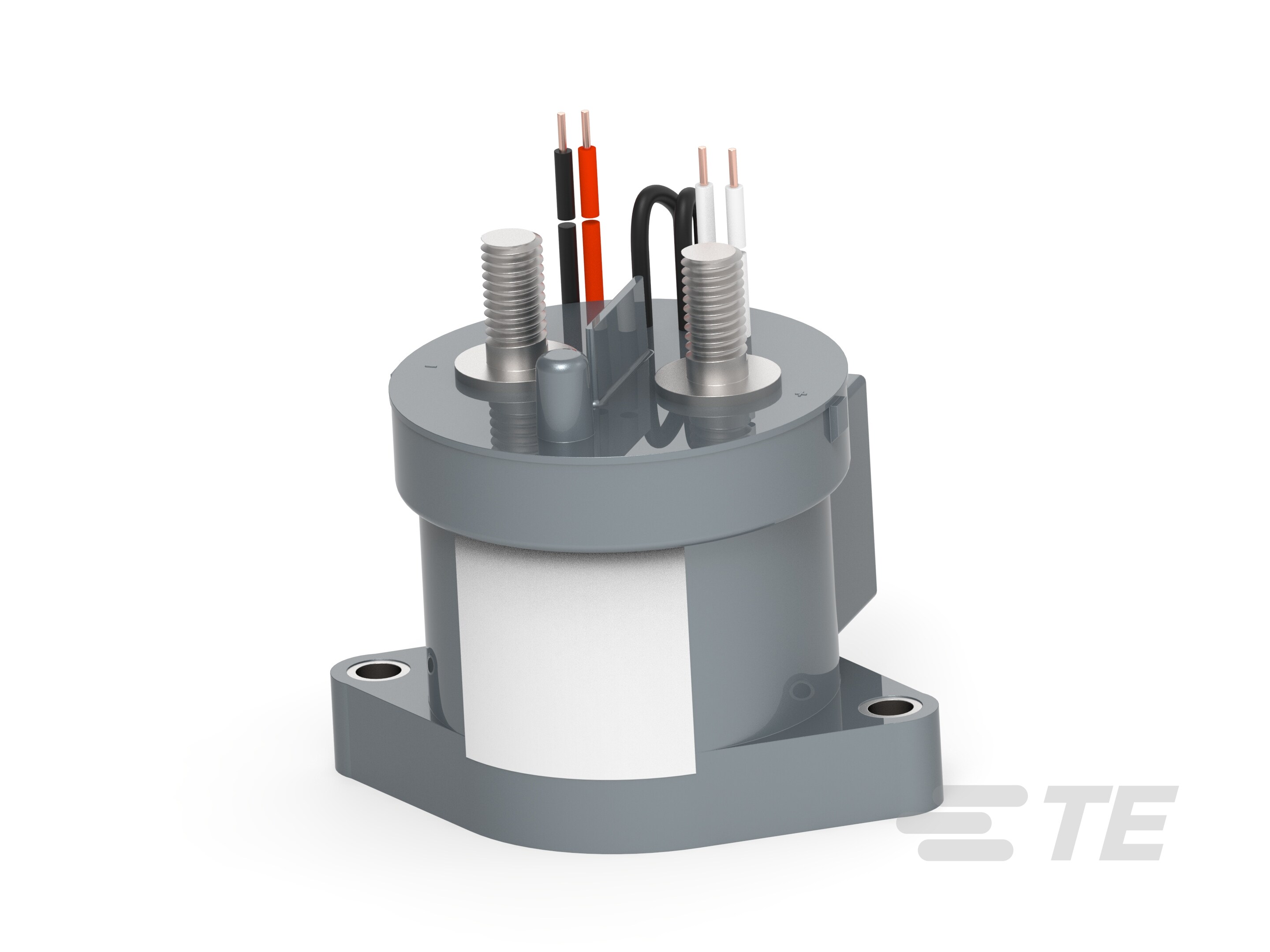

IHV200HDANA

General Purpose Contactor, DC, 1 Form X SPST-NO-DM, 200 A Contact Rating, 48 VDC Coil Voltage, 1.7 W Coil Power, Panel Mount, Hermetically Sealed, IHV

IHV200HDANA-2-2071410-2

IHV200HDANA

General Purpose Contactor, DC, 1 Form X SPST-NO-DM, 200 A Contact Rating, 48 VDC Coil Voltage, 1.7 W Coil Power, Panel Mount, Hermetically Sealed, IHV

    • IHV
  • TE 内部编号 2-2071410-2
  • TE 内部产品描述 IHV200HDANA

  • 继电器和接触器类型 : 通用接触器

  • 触点额定电流 (A): 200

  • 端子排列方式 : 1 Form X SPST-NO-DM

  • 电流类型 : DC

  • 线圈电压额定值 (VDC): 48

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

机构认证

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 继电器和接触器类型 : 通用接触器

结构特性

  • 辅助开关端子排列方式 : 1 Form A，SPST-NO

  • 端子排列方式 : 1 Form X SPST-NO-DM

  • 端子极数 : 3

电气特征

  • 端子开关电压（最大值） (VDC): 900

  • 触点额定电流 (A): 200

  • 线圈电压额定值 (VDC): 48

  • 线圈功率额定值（直流） (W): 1.7

  • 端子和线圈间绝缘初始电介质 (Vrms): 2200

主体特性

  • 外壳类型 : 密封式

接触件特性

  • 端子材料 : 铜

端接特性

  • 辅助端接和连接类型 : 悬空引线

  • 干线端接和连接类型 : M8 公端

  • 线圈端接和连接类型 : 悬空引线

机械附件

  • 产品安装特性类型 : 安装板 | 螺丝

  • 扭矩（主线） (in-lbs): 78 – 98

  • 产品安装类型 : 面板安装

尺寸

  • 产品长度 : 80.5 mm [ 3.169 in ]

  • 产品高度 (mm): 72.3

  • 产品宽度 : 62 mm [ 2.44 in ]

使用环境

  • 工组温度范围 : -40 – 85 °C [ -40 – 185 °F ]

  • 环境温度（最大值） : 85 °C [ 185 °F ]

操作/应用

  • 电流类型 : DC

其他

  • 线圈功率额定值类 (W): >1.5 – ≤3

  • 端子电流类 (A): >50 – ≤200

  • Height Class (Mechanical) : >70 mm [ >2.756 in ]

  • Length Class (Mechanical) : >70 mm [ >2.756 in ]

  • Width Class (Mechanical) : >33 mm [ >1.299 in ]
