2-2013519-0

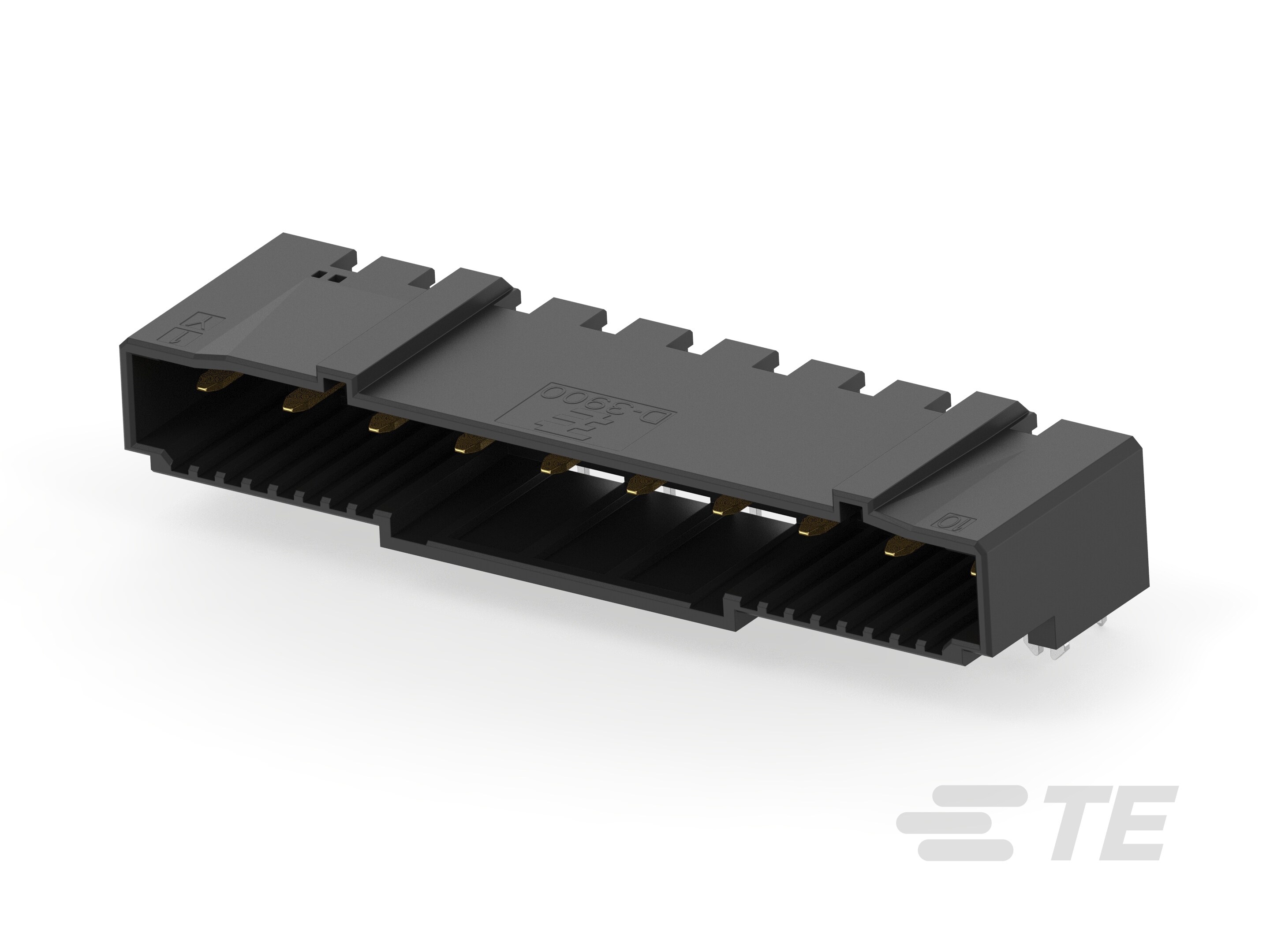

10 Position PCB Terminal Block, Header, Wire-to-Board, 7.5 mm [.295 in] Centerline, 1 Row, 14 – 20 AWG, .5 – 2 mm² Wire, 600 VAC, Dynamic 3000 Series
2-2013519-0
10 Position PCB Terminal Block, Header, Wire-to-Board, 7.5 mm [.295 in] Centerline, 1 Row, 14 – 20 AWG, .5 – 2 mm² Wire, 600 VAC, Dynamic 3000 Series
-
- Dynamic Series
- Dynamic 3000 系列
- TE 内部编号 2-2013519-0
- TE 内部产品描述 DYNAMIC D3900 H-HDR ASSY 10P Y TYPE-A
-
位数 : 10
-
接线端子连接器类型 : 公端
-
连接器系统 : 线到板
-
中心线（间距） : 7.5 mm [ .295 in ]
-
行数 : 1
文档
产品图纸
- DYNAMIC D3900S 7.5mmPITCH HDR ASSY (H-TYPE) 3-10POS TYPE-A ENG_CD_2013519_C_pdf_2013519c_drw.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2-2013519-0_F.pdf 3D
- 下载查看 ENG_CVM_CVM_2-2013519-0_F.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2-2013519-0_F.3d_igs.zip 英文版本
- ENG_CVM_CVM_2-2013519-0_F.3d_stp.zip 英文版本
产品规格
- 产品规格 JPN_SS_108-78400_B.pdf 日语
- 合格检测报告 ENG_SS_501-5832_B.pdf 英文版本
机构认证
- UL 报告 ENG_AAD_UL_E60677_20071106_G.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
接线端子连接器类型 : 公端
-
连接器系统 : 线到板
-
连接器和端子端接到 : 印刷电路板
结构特性
-
位数 : 10
-
行数 : 1
电气特征
-
工作电压 (VAC): 600
主体特性
-
产品方向 : 直角
接触件特性
-
端子额定电流（最大值） (A): 14.5
机械附件
-
连接器安装类型 : 板安装
壳体特性
-
中心线（间距） : 7.5 mm [ .295 in ]
尺寸
-
线径 (AWG): 14 – 20
-
线径 (mm²): .5 – 2
使用环境
-
工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]
操作/应用
-
电路应用 : 电源和信号
