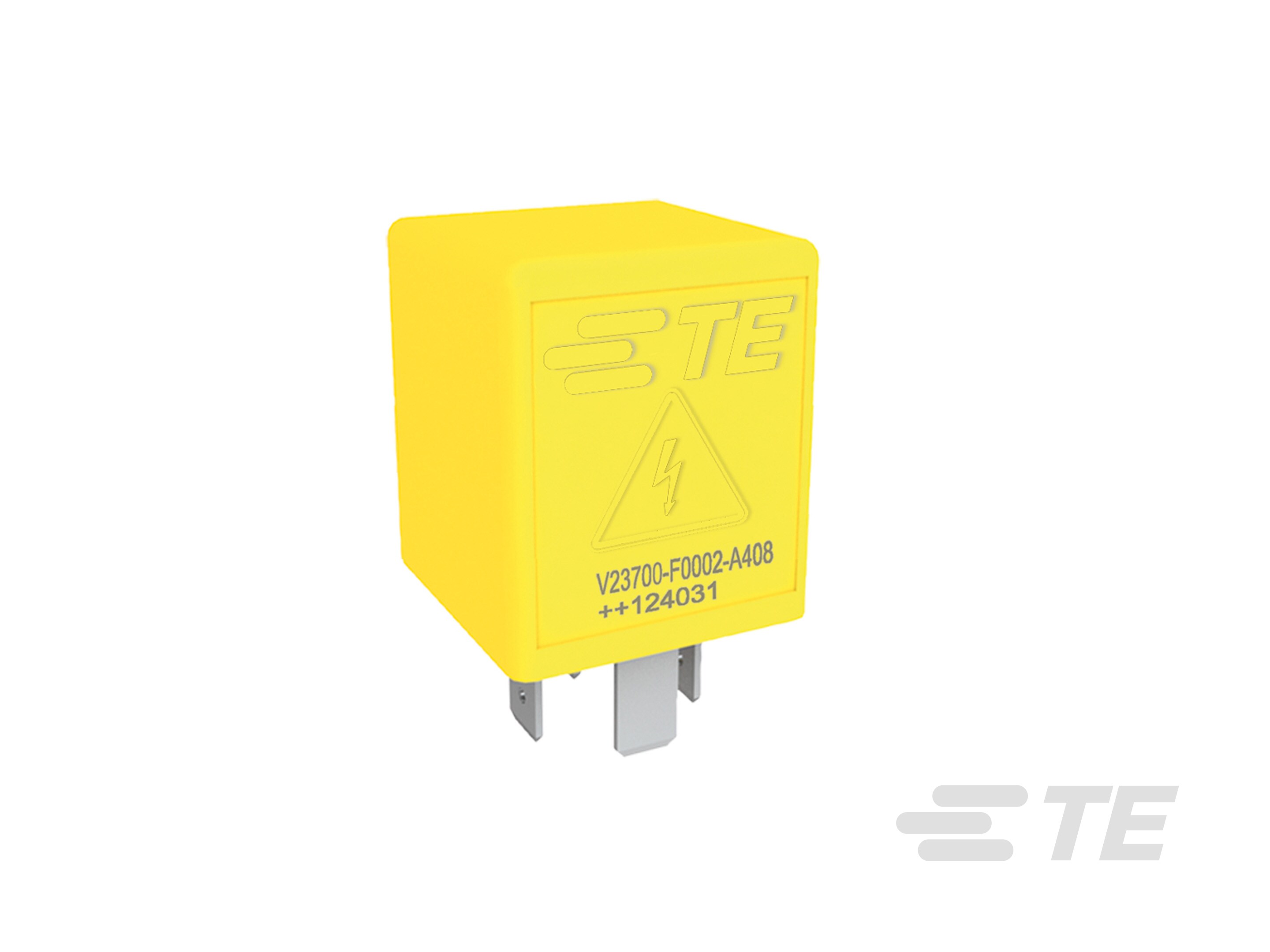

2-1904058-7
High Voltage Relay, DC, Monostable, 1 Form X SPST-NO-DM, 20 A Contact Rating, 12 VDC Coil Voltage, 400 VDC Contact Voltage, Mini K HV Precharge Relay
2-1904058-7
High Voltage Relay, DC, Monostable, 1 Form X SPST-NO-DM, 20 A Contact Rating, 12 VDC Coil Voltage, 400 VDC Contact Voltage, Mini K HV Precharge Relay
-
- EVC
- Mini K HV 预充电继电器
- TE 内部编号 2-1904058-7
- TE 内部产品描述 V23700F0002A408-EV-CBOX
- 别名 ID V23700-F0002-A408
-
继电器和接触器类型 : 高压继电器
-
电流类型 : DC
-
线圈励磁系统 : 单稳态
-
端子排列方式 : 1 Form X SPST-NO-DM
-
触点额定电流 (A): 20
文档
产品图纸
- MINI-K HV PLUG IN ENG_CD_V23700-F0002-A408_B9.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2-1904058-7_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2-1904058-7_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2-1904058-7_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2-1904058-7_A.3d_stp.zip 英文版本
数据表/目录页
- Automotive Relay Application Notes ENG_CS_Automotive_Relay_Applications_2410.pdf 英文版本
- High Voltage Relays & Contactors, High Voltage Relay, Mini K HV Precharge Relay ENG_DS_V23700-X0000-A001_1117.pdf 英文版本
产品规格
- Definitions General Purpose Relays ENG_SS_Definitions_Relays_2.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
继电器和接触器类型 : 高压继电器
结构特性
-
线圈特性 : 平行电阻器
-
端子排列方式 : 1 Form X SPST-NO-DM
电气特征
-
端子开关电压（最大值） (VDC): 450
-
打开端子间绝缘初始电介质 (Vrms): 2000
-
端子极限断开电流 (A): 20
-
线圈电阻 (Ω): 41.6
-
端子极限关合电流 (A): 20
-
触点额定电流 (A): 20
-
线圈电压额定值 (VDC): 12
-
端子电压额定值 (VDC): 400
-
线圈功率额定值（直流） (W): 3.5
-
端子和线圈间绝缘初始电介质 (Vrms): 2000
主体特性
-
产品重量 : 39 g [ 1.376 oz ]
-
外壳类型 : 支持抗焊剂自动焊接且可清洗
接触件特性
-
端子材料 : 银合金
端接特性
-
干线端接和连接类型 : 快速连接端子
-
线圈端接和连接类型 : 快速连接端子
机械附件
-
产品安装类型 : 插座安装
尺寸
-
产品高度 : 29.9 mm [ 1.177 in ]
-
产品长度 : 29.9 mm [ 1.177 in ]
-
产品宽度 : 36.6 mm [ 1.441 in ]
使用环境
-
环境保护类别 : RTIII
-
环境温度（最大值） : 85 °C [ 185 °F ]
操作/应用
-
电流类型 : DC
-
线圈励磁系统 : 单稳态
其他
-
线圈功率额定值类 (W): >3 – ≤10
-
端子电流类 (A): >16 – ≤25
-
高度类（机械） (mm): 25 – 30
-
长度类（机械） (mm): 25 – 30
-
宽度类（机械） (mm): 30 – 40
