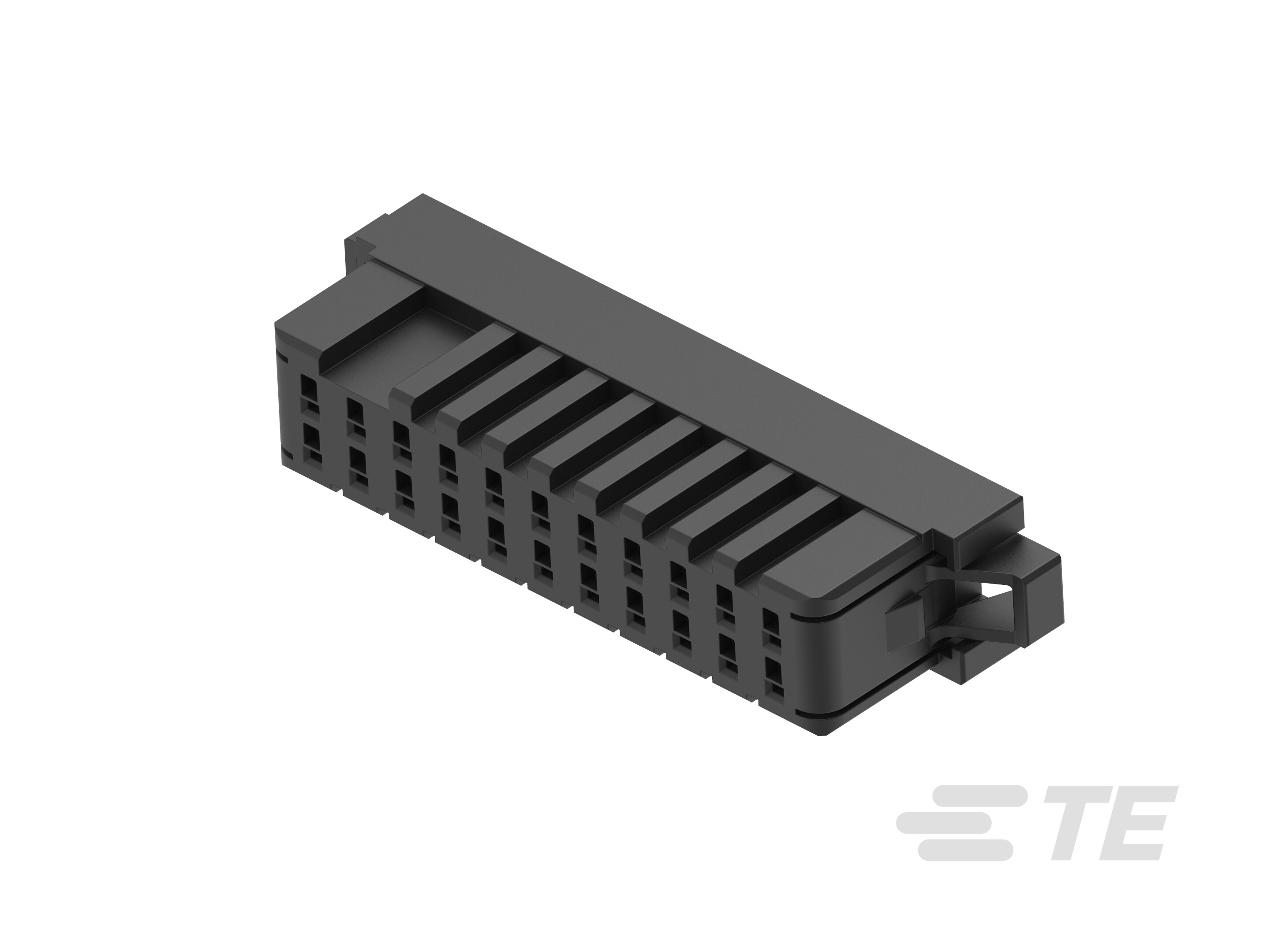

2-1871946-1
Housing, Receptacle, Crimp, Wire-to-Board, 22 Position, Dynamic 1000 Series, Rectangular Wire & Cable Connectors & Housings
2-1871946-1
Housing, Receptacle, Crimp, Wire-to-Board, 22 Position, Dynamic 1000 Series, Rectangular Wire & Cable Connectors & Housings
-
- Dynamic Series
- Dynamic 1000 系列
- TE 内部编号 2-1871946-1
- TE 内部产品描述 DYNAMIC 1900D REC HSG CRIMP TYPE 22p
- 所有 Receptacle Housing: 3.5 mm pitch, 150V (6)
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 母端
-
接合固定 : 带有
-
线缆端接方法 : 压接
-
连接器系统 : 线到板
文档
产品图纸
- DYNAMIC D1900D 3.5mm PITCH REC HSG JPN_CD_1871946_F.pdf 日语
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2-1871946-1_F.pdf 3D
- 下载查看 ENG_CVM_CVM_2-1871946-1_F.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2-1871946-1_F.3d_igs.zip 英文版本
- ENG_CVM_CVM_2-1871946-1_F.3d_stp.zip 英文版本
产品规格
- 产品规格 JPN_SS_108-78336_C.pdf 日语
使用说明书
- 使用说明书（非美国） ENG_SS_411-78241_D2.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 母端
-
连接器系统 : 线到板
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 22
-
行数 : 2
主体特性
-
主要产品颜色 : 黑色
端接特性
-
线缆端接方法 : 压接
机械附件
-
接合固定 : 带有
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
中心线（间距） : 3.5 mm [ .138 in ]
尺寸
-
行间距 : 3.3 mm [ .129 in ]
使用环境
-
工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]
操作/应用
-
电路应用 : Signal
