2-1825010-5

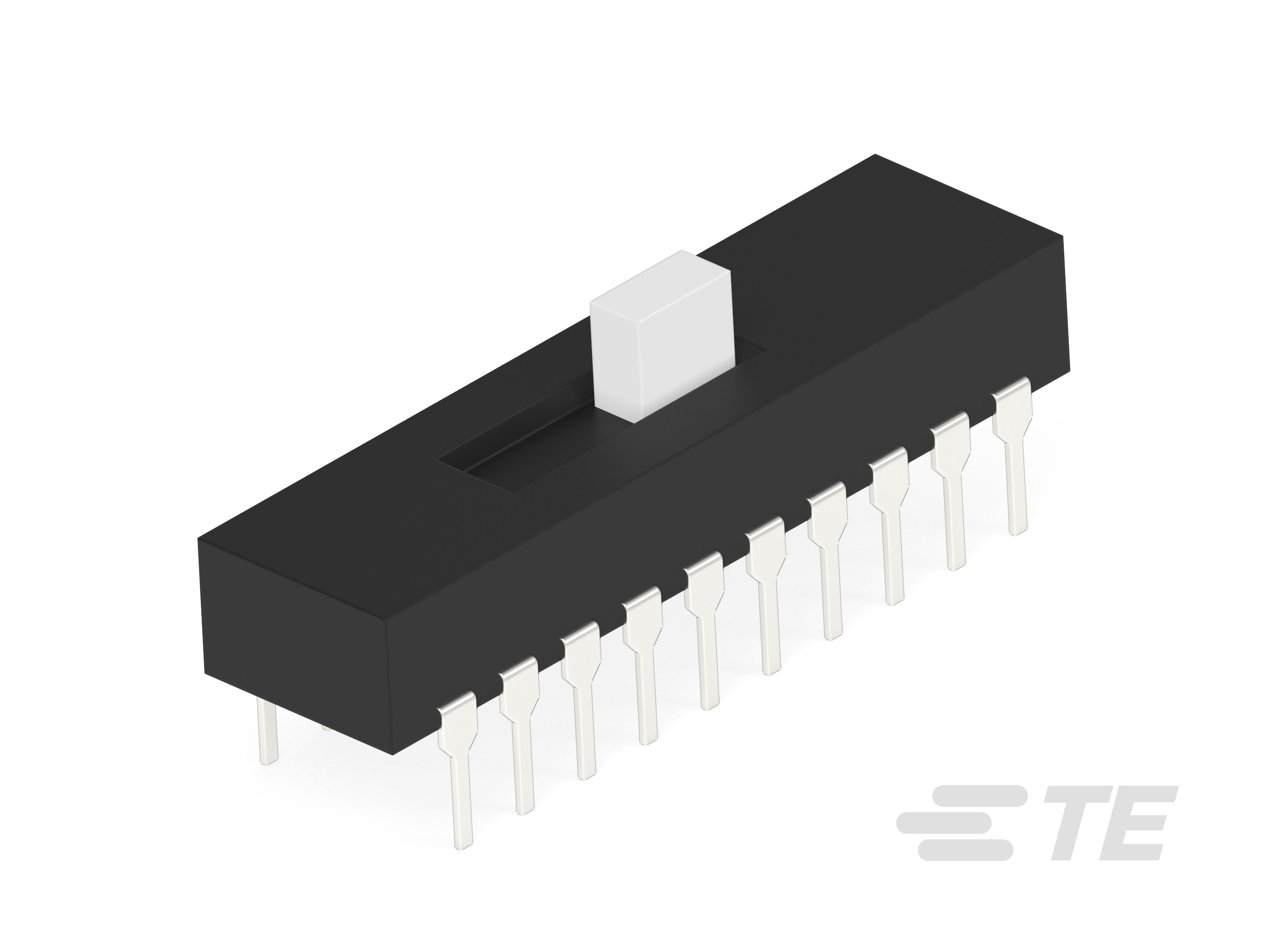

.3 A Slide Switch, Four Pole - Three Throw, Vertical, Copper Alloy, Single Actuator, 3 Position, On On On, 115 VAC, 28 VDC, ALCOSWITCH ASE/F

ASE4304=4P3T AUTOSLIDE-2-1825010-5

2-1825010-5

.3 A Slide Switch, Four Pole - Three Throw, Vertical, Copper Alloy, Single Actuator, 3 Position, On On On, 115 VAC, 28 VDC, ALCOSWITCH ASE/F

    • ALCOSWITCH
    • Alcoswitch ASE/F
  • TE 内部编号 2-1825010-5
  • TE 内部产品描述 ASE4304=4P3T AUTOSLIDE
  • 别名 ID ASE4304

  • 触点额定电流 (A): .3

  • 配置（极掷） : 四极 - 三掷

  • 产品方向 : 垂直

  • 端子基材 : 铜合金

  • 致动器数量 : 单

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

结构特性

  • 配置（极掷） : 四极 - 三掷

  • 致动器数量 : 单

  • 位数 : 3

  • 操作功能 : 开开开

电气特征

  • 触点额定电流 (A): .3

  • 工作电压 (VAC): 115

  • 工作电压 (VDC): 28

主体特性

  • 致动器行程 : 2.79 mm [ .11 in ]

  • 致动器方向 : 顶部

  • 产品方向 : 垂直

  • 致动器外形 : 扩展型

  • 致动器材料 : 尼龙

  • 致动器颜色 : 土黄色

接触件特性

  • 端子基材 : 铜合金

  • 开关端子电镀材料 : 银

端接特性

  • 端接柱体和尾部长度 : 4.06 mm [ .16 in ]

  • PCB 端接方法 : 通孔 - 焊接

尺寸

  • 致动器长度 : 2.79 mm [ .11 in ]

  • 产品长度 : 27.94 mm [ 1.1 in ]

  • 产品宽度 : 7.37 mm [ .29 in ]

操作/应用

  • 装配工艺特点 : 自动插入封装

行业标准

  • UL 阻燃性等级 : UL 94V-0

包装特性

  • 封装方法 : Tube

其他

  • 等级 : 电信
